333.9429.1

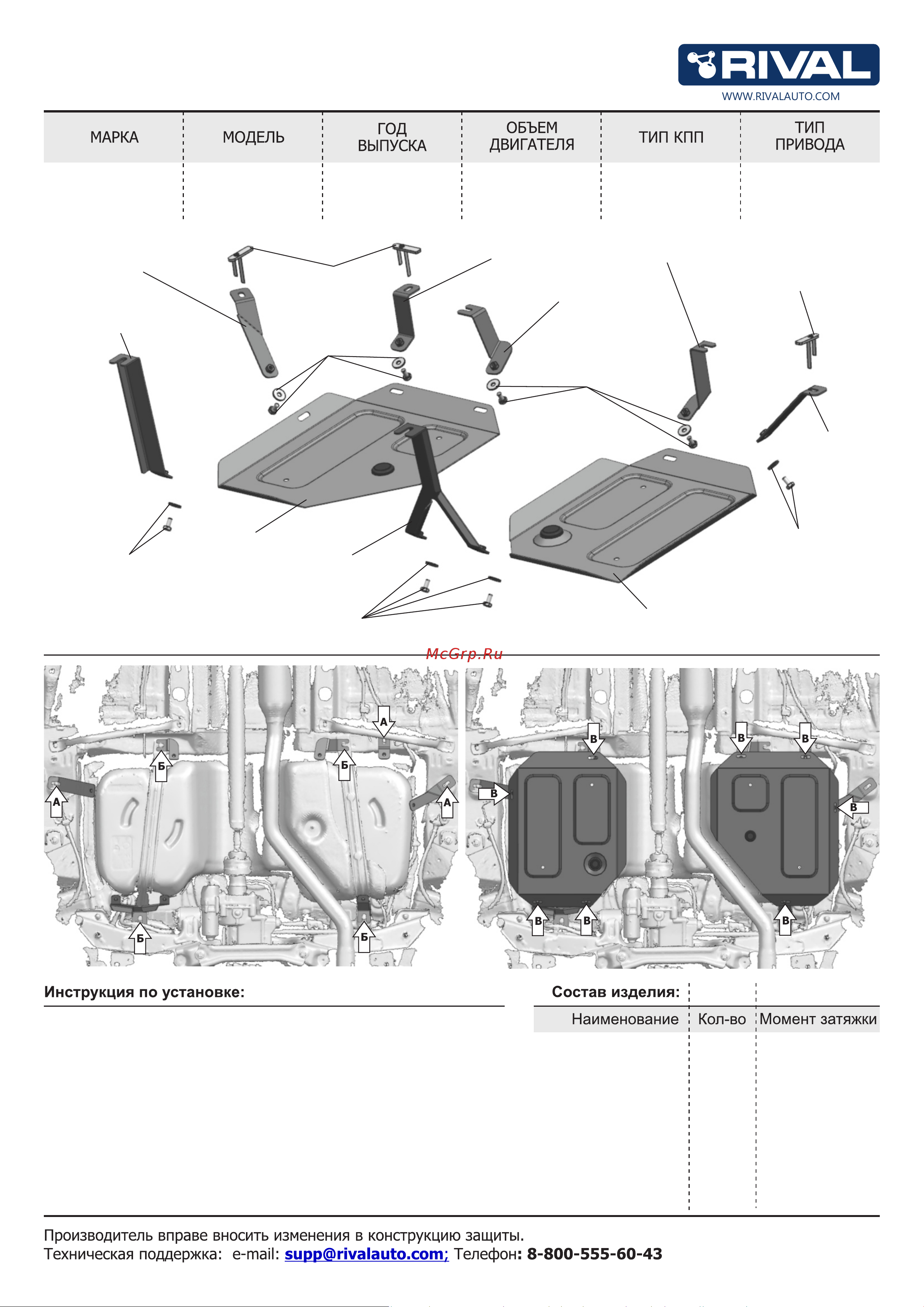

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
ВСЕ
24 Нм
1. Извлечь заглушки и установить гайки закладные М8
в отверстия в позициях (А).
2. Выкрутить штатные болты в позициях (Б) на несколько оборотов.
4. Установить кронштейны: В позициях (А) закрепить к гайкам
закладным М8, при помощи болтов М8х16 с шайбами 8.
В позициях (Б) завести кронштейны под штатные болты.
5. Установить защиту: закрепить к кронштейнам в позициях (В)
болтами М8х16 с шайбами 8.
6. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
HAVAL Jolion
2022- 1.5
ПОЛНЫЙ
Д
Гайка
закладная М8
Болт М8х16
Шайба 8
Экран правый
Кронштейн 4
Гайка
закладная М8
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Болт М8х16
Шайба 8
Экран левый
Кронштейн 5
Кронштейн 6
Кронштейн 3
Кронштейн 7
Кронштейн 2
Кронштейн 1
