Автоброня 111.09211.1 Руководство по эксплуатации онлайн
111.09211.1

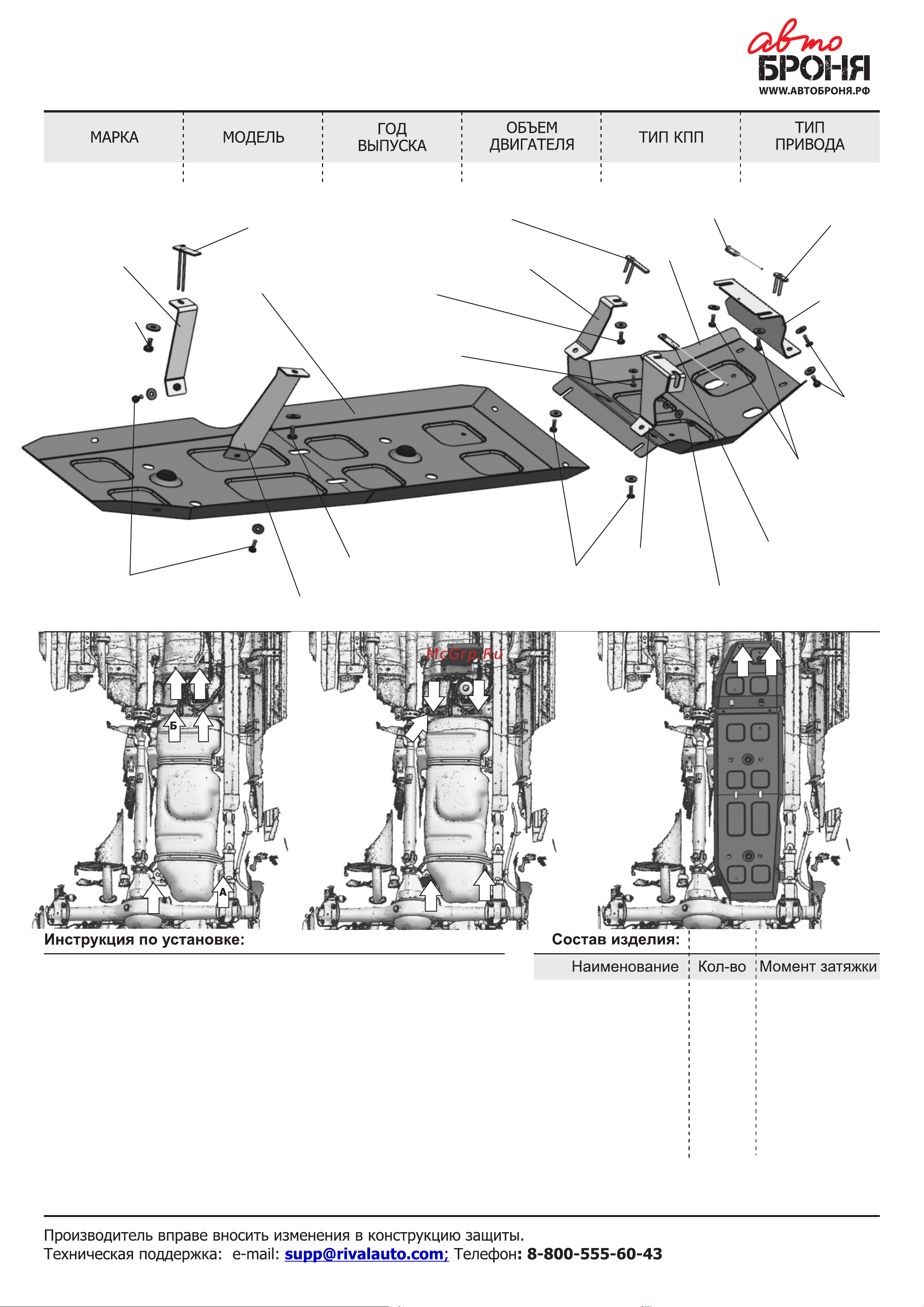

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ТОПЛИВНОГО БАКА
Болт М8х20
Шайба 8
Болт М6х20
Болт М8х20
Болт М10х1,25х20
Болт М10х20
Гайка 6
Гайка закладная М6
Гайка закладная М8
Гайка закладная М8х37
Гайка закладная М8х65
Гайка закладная М10х65
Защита
Кронштейн
Шайба 6
Шайба 8
Шайба 10
2 шт.
9 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
5 шт.
3 шт.
9 шт.
2 шт.
9,8 Нм
24 Нм
47 Нм
47 Нм
1. Закрепить кронштейн 1 с помощью болта М10х1,25х20 и шайбы 10 через отверстие (Е) (рис.1).
2. Установить гайку закладную М10х65 в отверстие (А), разогнуть усики (рис.2). Закрепить
кронштейн 2 с помощью болта М10х20 и шайбы 10 к закладной (рис.3).
3. Установить гайку закладную М6 с проволокой в отверстие (Б), вкрутить в гайку
на несколько оборотов болт М6х20 с шайбой (рис.4). Закрепить кронштейн 3 на болт М6х20 и шайбу 6
к закладной и через боковое отверстие (Ж) с помощью болта М6х20, шайбы 6 и гайки 6 (рис.5).
4. Установить гайку закладную М8Х65 в отверстие (В), разогнуть усики,
вкрутить в гайку на несколько оборотов болт М8х20 с шайбой (рис.4). Закрепить кронштейн 4
на болт М8х20 и шайбу 8 к закладной (рис.5).
5. Установить гайку закладную М8х37 в отверстие (Г), разогнуть усики, вкрутить в гайку
на несколько оборотов болт М8х20 с шайбой (рис.6).
6. Установить гайку закладную М8 с проволокой в отверстие (Д), вкрутить в гайку
на несколько оборотов болт М8х20 с шайбой (рис.6).
7. Закрепить кронштейн 5 с помощью болтов М8х20 и шайб 8 через отверстия (Г) и (Д) (рис.7).
8. Защиту 1 закрепить в задней части с помощью болтов М8х20 и шайб 8 к кронштейнам 1 и 2 (З).
В передней части вкрутить на несколько оборотов болты М8х20 с шайбами 8 через защиту в
кронштейны 3 и 4 (И).
9. Защиту 2 завести открытыми пазами на установленные болты (И) и закрепить к
кронштейну 5 болтами М8х20 через отверстия (К).
10.Затянуть все резьбовые соединения с необходимым усилием. Использование
пневмоинструмента запрещено.
в
г
д
Е
Ж
З
З
И
И
К
К
Лист 1 из 2
МКПП
JAC T6 2018- 2.0
ПОЛНЫЙ
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
Защита 1
Гайка закладная М10х65
Кронштейн 2
Болт М10х1,25х20
Шайба 10
Болт М8х20
Шайба 8
Защита
Кронштейн 4
Болт М10х20
Шайба 10
Кронштейн 3
Кронштейн 1
Кронштейн 5
Болт М6х20
Гайка 6
Шайба 6
Болт М6х20
Шайба 6
Гайка закладная М6
Гайка закладная М8х65
Болт М8х20
Шайба 8
Гайка закладная М8х37
Гайка закладная М8
