Болт М8х20

Болт М8x50

Втулка 20 мм

Гайка закладная М8

Гайка закладная М8х65

Защита

Кронштейн

Шайба 8 ув

4 шт.

2 шт.

1 шт.

2 шт.

6 шт.

333.8011.1

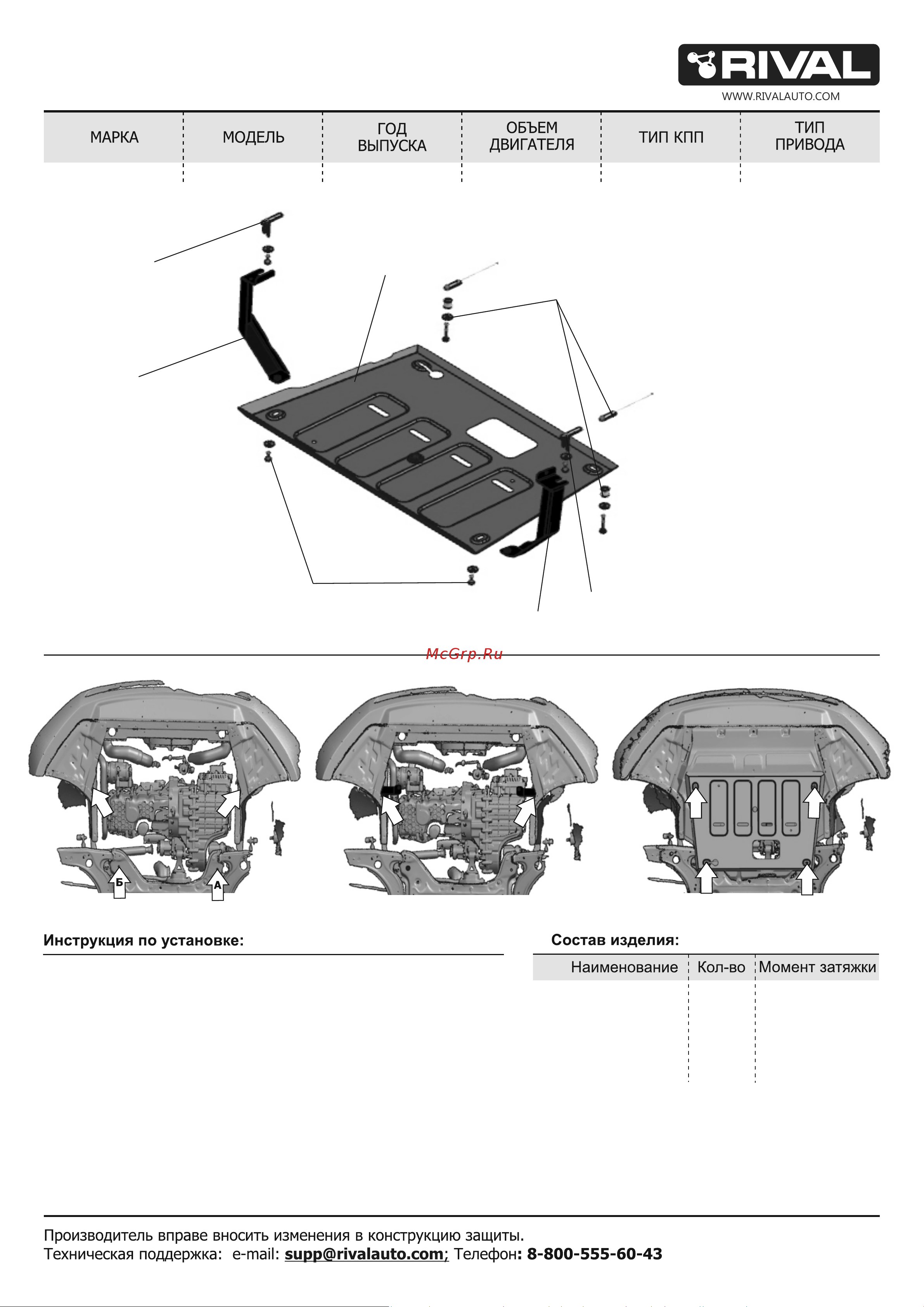

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА КАРТЕРА

Робот

24 Нм

1. Снять штатный пыльник.

2. Установить гайки закладные М8 над отверстиями (А и Б) в подрамнике через ближайшие

отверстия.

3. Закрутить болт М8х50 с шайбой 8 ув и втулкой 20 мм в установленную гайку

закладную М8 (Б) с правой стороны на несколько оборотов (рис. 1).

4. Установить гайки закладные М8х65 в отверстия лонжеронов (В). Закрутить болты

М8х20 с шайбами 8 ув в установленные гайки закладные М8х65 на несколько

оборотов (рис. 2,3).

5. Завести кронштейны открытыми пазами на закрученные болты М8х20 (Г).

6. Установить кронштейны, чтобы межосевое расстояние равнялось 740-745мм (рис.4).

Затянуть крепеж кронштейнов с необходимым усилием.

7. Вырезать отверстия в штатном пыльнике с помощью УШМ. Монтировать пыльник (рис.5).

8. Завести экран открытым пазом на установленный болт М8х50 (Д). *Крепеж не затягивать.

9. Переднюю часть защиты закрепить болтами М8х20 с шайбами 8 ув к установленным

кронштейнам 1 и 2 (Е). Крепеж не затягивать

10. Закрепить заднюю часть защиты болтом М8х50 с шайбой 8 ув и

втулкой в установленную гайку закладную М8 с левой стороны на несколько оборотов (Ж).

11.Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

FAW

Bestune T77

2021- 1.5

ПЕРЕДНИЙ

Защита

Кронштейн 1

Гайка закладная М8

Втулка 20 мм

Шайба 8 ув

Болт М8х50

Гайка закладная М8х65

Шайба 8 ув

Болт М8х20

Гайка закладная М8х65

Шайба 8 ув

Болт М8х20

Кронштейн 2

Болт М8х20

Шайба 8 ув
