WWW.RIVALAUTO.COM
Балка
Болт М6х35
Болт М8х16
Болт М8х25
Втулка 15 мм
Гайка закладная М8
Гайка закладная М6 с усиками
Защита
Кронштейн
Шайба 6
Шайба 8
1 шт.
2 шт.
2 шт.
5 шт.
2 шт.
2 шт.
2 шт.
1 шт.
2 шт.
2 шт.
7 шт.
333.1930.1

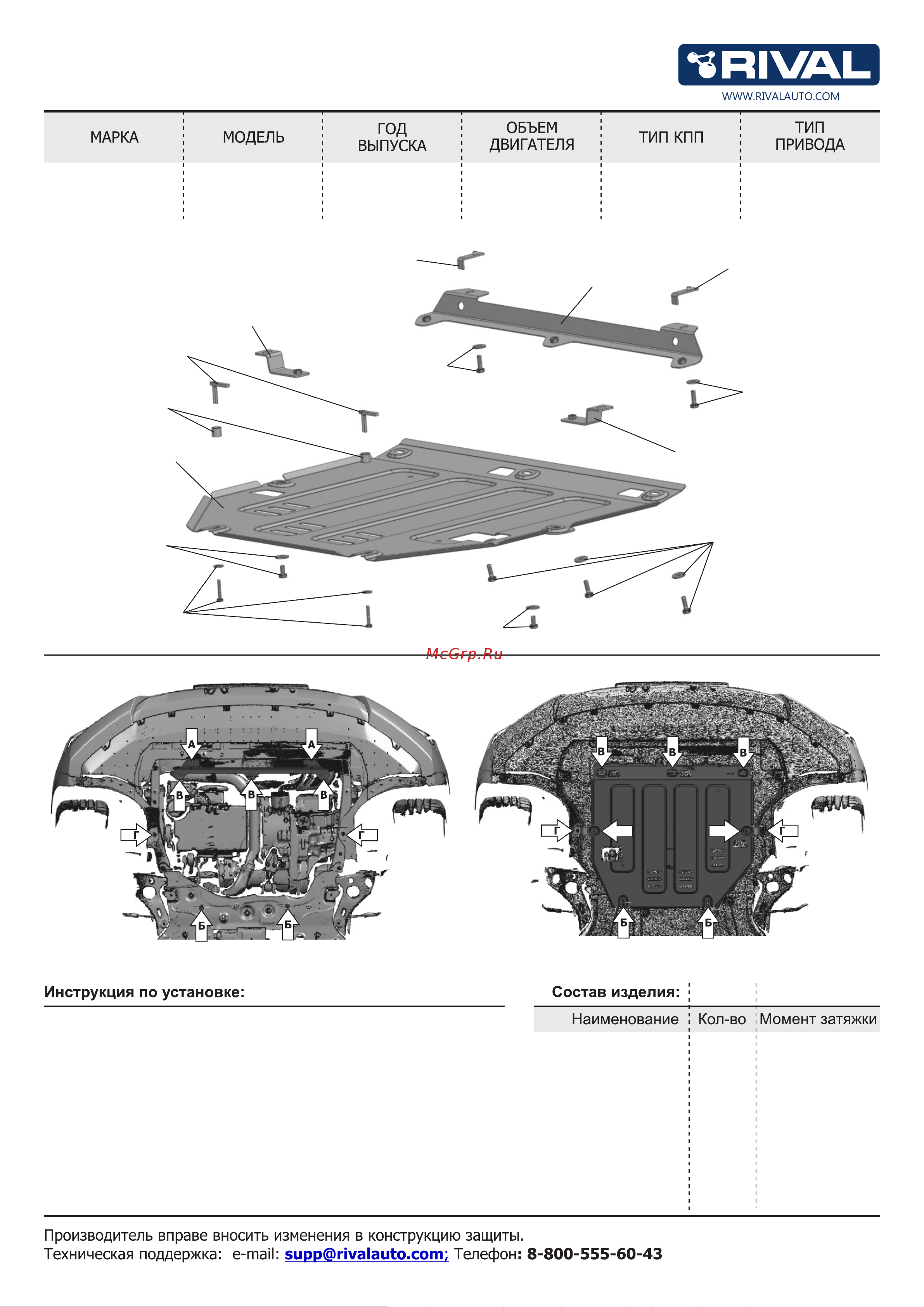

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА И КПП
АКПП
9.8 Нм
24 Нм
24 Нм
1. Снять штатный пыльник.
2. Установить гайки закладные М8 в позиции (А).
3. Установить балку: зафиксировать болтами М8х25 с шайбами 8 к гайкам
закладным М8 установленным в позициях (А) и затянуть болты.
4. Установить гайки закладные М6 с усиками в позиции (Б).
5. Установить штатный пыльник.
6. Установить кронштейны, закрепить штатным крепежом в позициях (Г).
7. Просверлить в штатном быльнике отверстия диаметром 20мм
соответствующие крепежным точкам в позициях (В и Д).
8. Закрутить болты М6х35 с шайбами 6 и втулками 15 мм в установленные
гайки закладные М6 с усиками в позициях (Б) на 2-3 оборота.
9. Установить защиту: Заднюю часть завести на установленные болты в
позициях (Б), среднюю часть закрепить болтами М8х16 с шайбами 8 к
кронштейнам в позициях (Д), переднюю часть закрепить к балке
в позициях (В) болтами М8х25 с шайбами 8.
10. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
GEELY Monjaro 2022- 2.0
ПОЛНЫЙ
Втулка 15 мм
Болт М8х25
Шайба 8
Гайка закладная
М6 с усиками
Балка
Болт М8х16
Шайба 8
Защита
Кронштейн
Болт М6х35
Шайба 6
Болт М8х16
Шайба 8
Д
Кронштейн
Болт М8х25
Шайба 8
Болт М8х25
Шайба 8
Гайка закладная М8
Гайка закладная М8
Д
