Канал данных дисплея (Display Data Channel –

DDC)

Для упрощения установки при поддержке протокола DDC монитор поддерживает

технологию «plug-and-play» (подключай и используй). DDC – это коммуникационный

протокол, посредством которого монитор автоматически информирует главную

систему о своих возможностях, например, поддерживаемом разрешении и режиме

синхронизации. Монитор поддерживает стандарт DDC2B.

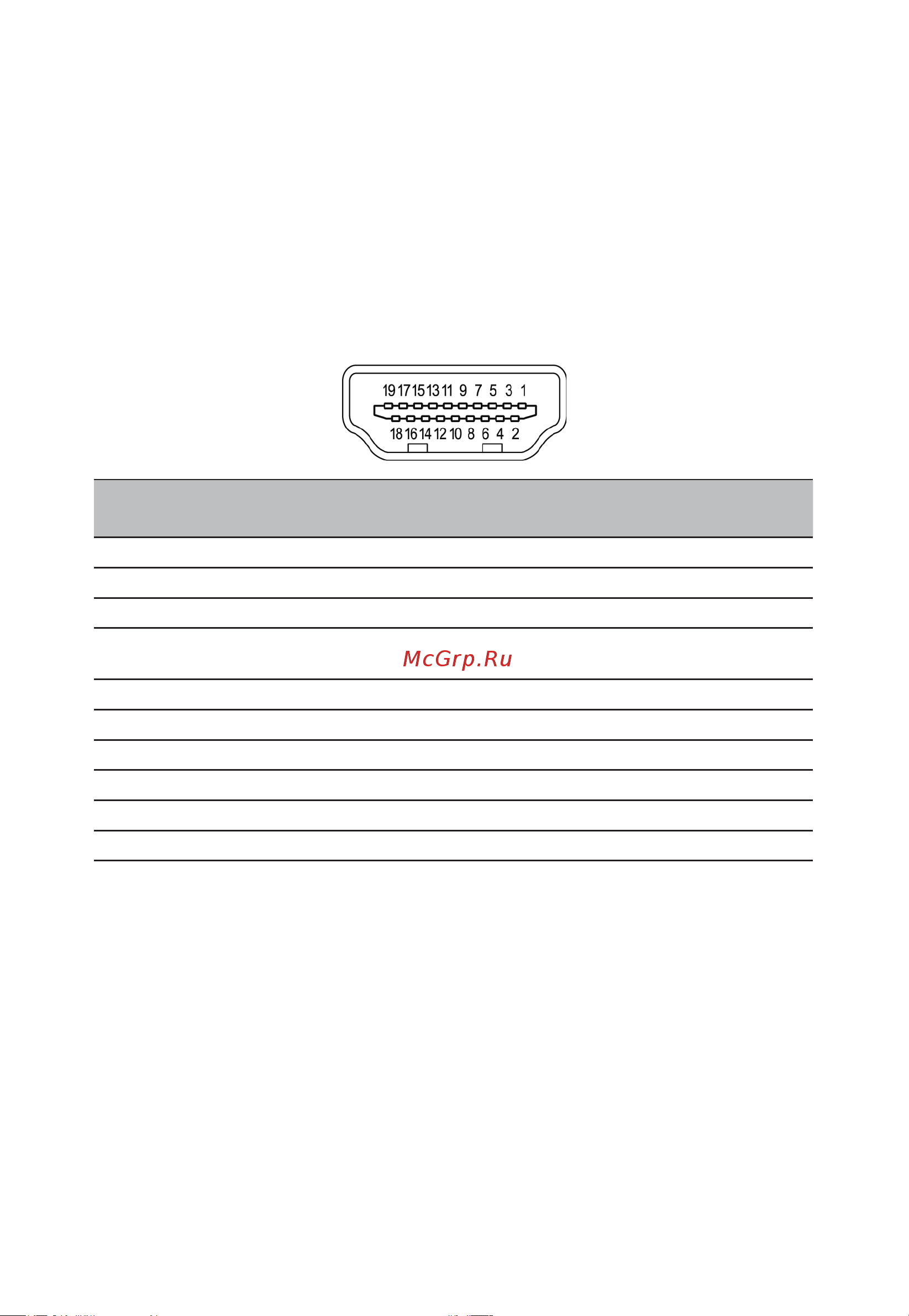

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 Данные TMDS 2+ 11 Экран тактовой частоты TMDS

2 Данные TMDS 2 экран 12 TMDS тактовая частота-

3 Данные TMDS 2- 13 CEC

4 Данные TMDS 1+ 14

Последовательно

передаваемые данные DDC

5 Данные TMDS 1 экран 15 SCL

6 Данные TMDS 1- 16 SDA

7 Данные TMDS 0+ 17 Заземление DDC/CEC

8 Данные TMDS 0 экран 18 Питание +5 B

9 Данные TMDS 0- 19 Определение подключения

10 TMDS тактовая частота+
