Acer 23.8

6

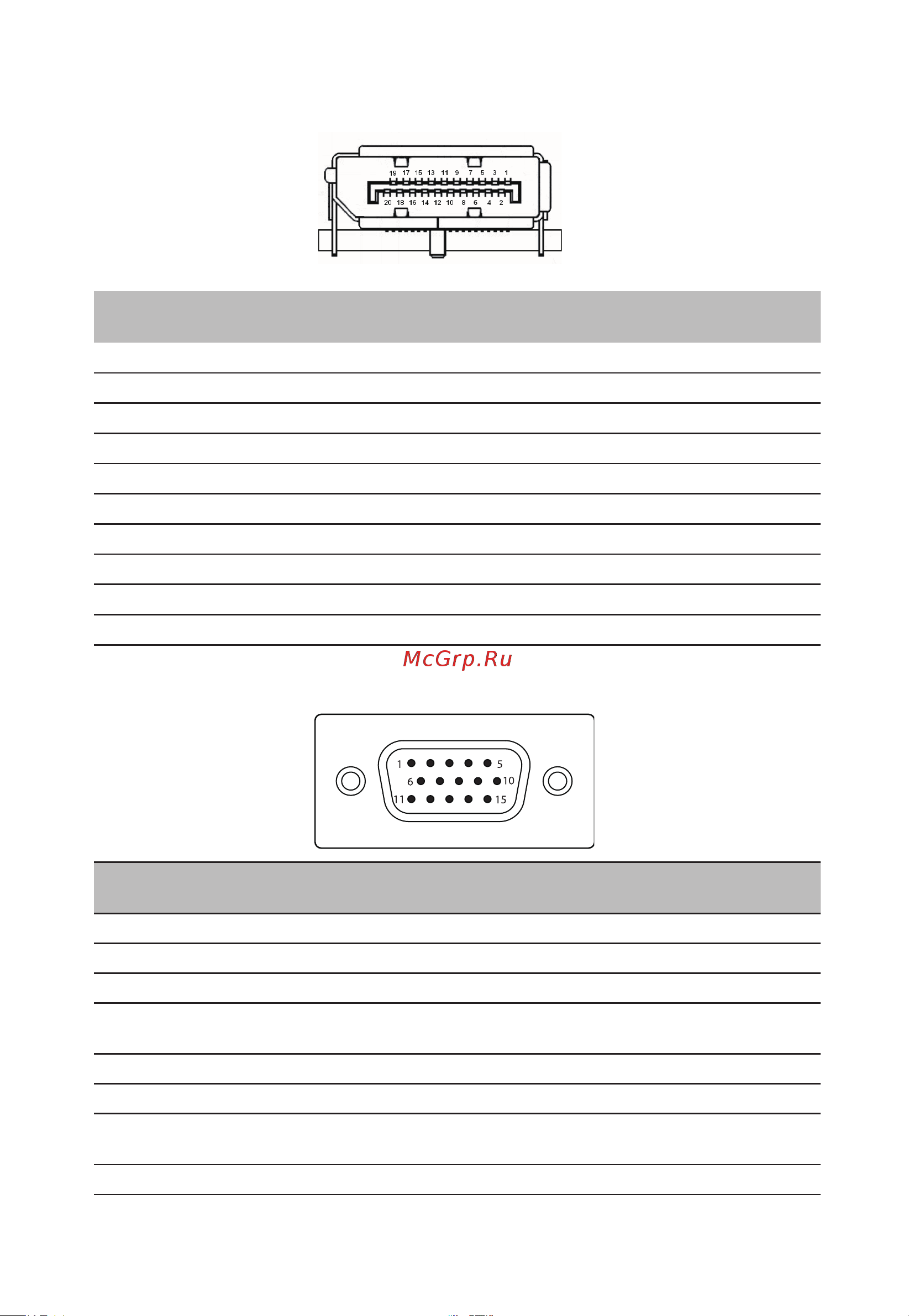

20-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 Линия 0 (плюс) 11 Земля

2 Земля 12 Линия 3 (минус)

3 Линия 0 (минус) 13 Конфигурирование 1

4 Линия 1 (плюс) 14 Конфигурирование 2

5 Земля 15 Дополнительный канал (минус)

6 Линия 1 (минус) 16 Земля

7 Линия 2 (плюс) 17 Дополнительный канал (плюс)

8 Земля 18 Определение подключения

9 Линия 3 (минус) 19 Обратный провод питания DP

10 Линия 3 (плюс) 20 Питание DP

15-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 Красный 9 +5 В

2 Зеленый 10 Сигнальная земля

3 Синий 11 Корпус монитора

4 Корпус монитора 12

Последовательно передаваемые

данные DDC

5 Возврат сигнала DDC 13 Строчная синхронизация

6 R-земля 14 Кадровая синхронизация

7 G-земля 15

Последовательные

синхроимпульсы канала DDC

8 B-земля
