Монтаж

Перед установкой вытяжки убедитесь в том, что дюбеля и крепления пригодны для

данного типа стены/потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.

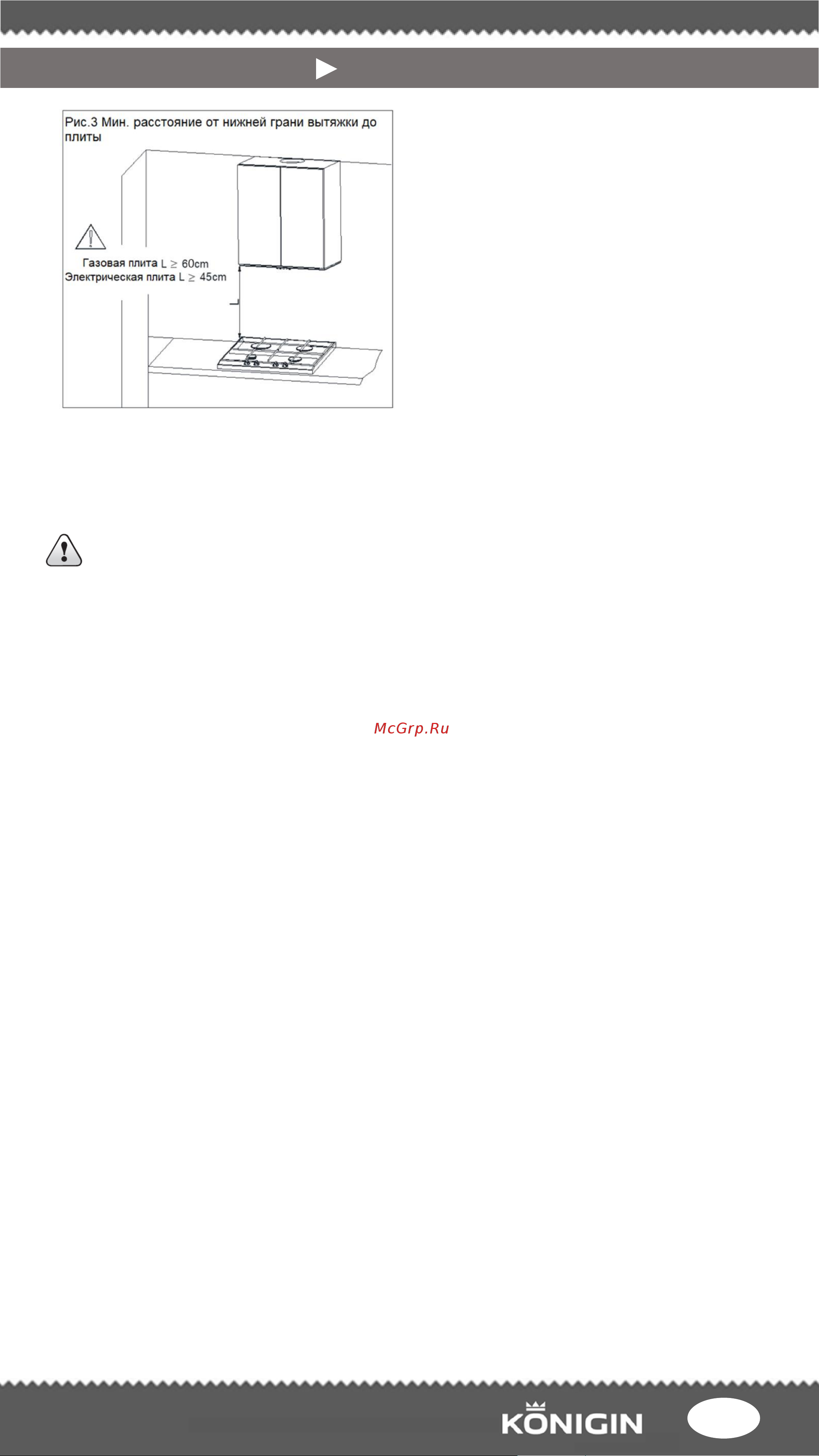

Расстояние нижней грани

вытяжки над опорной плоскостью

под сосуды на кухонной плите

должно быть не менее 45 cm –

для электрических плит, и не

менее 60 cm для газовых или

комбинированных плит.

Если в инструкциях по установке

газовой плиты оговорено большее

расстояние, то учтите это.

ВНИМАНИЕ! Использование болтов или элементов крепления с нарушением

требований инструкции может привести к поражению электрическим током.

Установка вытяжки представлена на рисунках. Во время установки следует соблюдать

общепринятые правила, касающиеся отвода воздуха из помещений.

Перед началом установки необходимо:

§ Убедиться, что размеры приобретенного изделия соответствуют выбранному

месту установки.

§ Убедиться, что вблизи места установки вытяжки имеется электрическая розетка,

проверить возможность подключения вытяжки к вентиляционному каналу для

отвода паров из помещения.

§ Убедиться, что в местах, в которых будет выполняться сверление отверстий, не

проходят провода и соединения (электрические, гидравлические и т.д.).

§ Приготовить следующие инструменты: рулетку, карандаш, дрель/шуруповерт,

шурупы по дереву, отвертку, пилу по дереву.

1. Подготовьте шкаф для установки вытяжки, вырежьте отверстие в нижней

части шкафа, как показано на рисунке (рис.4).

2. Откройте стеклянный люк вытяжки и снимите алюминиевый

жироулавливающий фильтр (рис. 5).

3. Аккуратно вставьте вытяжку в предварительно прорезанное отверстие,

придерживайте вытяжку одной рукой или попросите помощи у

дополнительного человека. Вкрутите болты/винты, выбрав один из

вариантов крепления: Рис.6а - версия нижнего крепления, Рис.6б – версия

верхнего крепления. При креплении вытяжки к верхней части шкафа

подготовьте отверстия в полке шкафа по размерам, указанным на чертеже.

Однако в случае нижнего варианта монтажа, боковые юбки (планки) должны

быть подготовлены, как показано на рис. 6а.

Этапы сборки:
