СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Наименование:
Стабилизатор сетевого напряжения для газового котла
«TEPLOCOM ST-555»
«TEPLOCOM ST-555-И»
«Дата выпуска _____________ 20__ г.»
соответствует требованиям конструкторской документации,
государственных стандартов и признан годным к эксплуатации.
Штамп службы
контроля качества
ОТМЕТКИ ПРОДАВЦА
Продавец: _____________________________
Дата продажи: «_____» ________ 20__г. М.П
ОТМЕТКИ О ВВОДЕ В ЭКСПЛУАТАЦИЮ
Монтажная организация: _____________________________
Дата ввода в эксплуатацию: «_____» ________ 20__г. М.П
изготовитель
а/я 7532, Ростов-на-Дону, 344018
(863) 203
-
58
-
30
bast.ru - основной сайт
teplo.bast.ru - для тепла и комфорта
bast.ru/solar - альтернативная
энергетика
skat-ups.ru - интернет-магазин
тех. поддержка: 911@bast.ru
отдел сбыта: ops@bast.ru
горячая линия: 8-800-200-58-30
СТАБИЛИЗАТОР
СЕТЕВОГО
НАПРЯЖЕНИЯ
ДЛЯ ГАЗОВОГО КОТЛА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
TEPLOCOM ST-555
TEPLOCOM ST
-
555
-
И
УСТРОЙСТВО И РАБОТА СТАБИЛИЗАТОРА
ИНДИКАЦИЯ РЕЖИМОВ РАБОТЫ

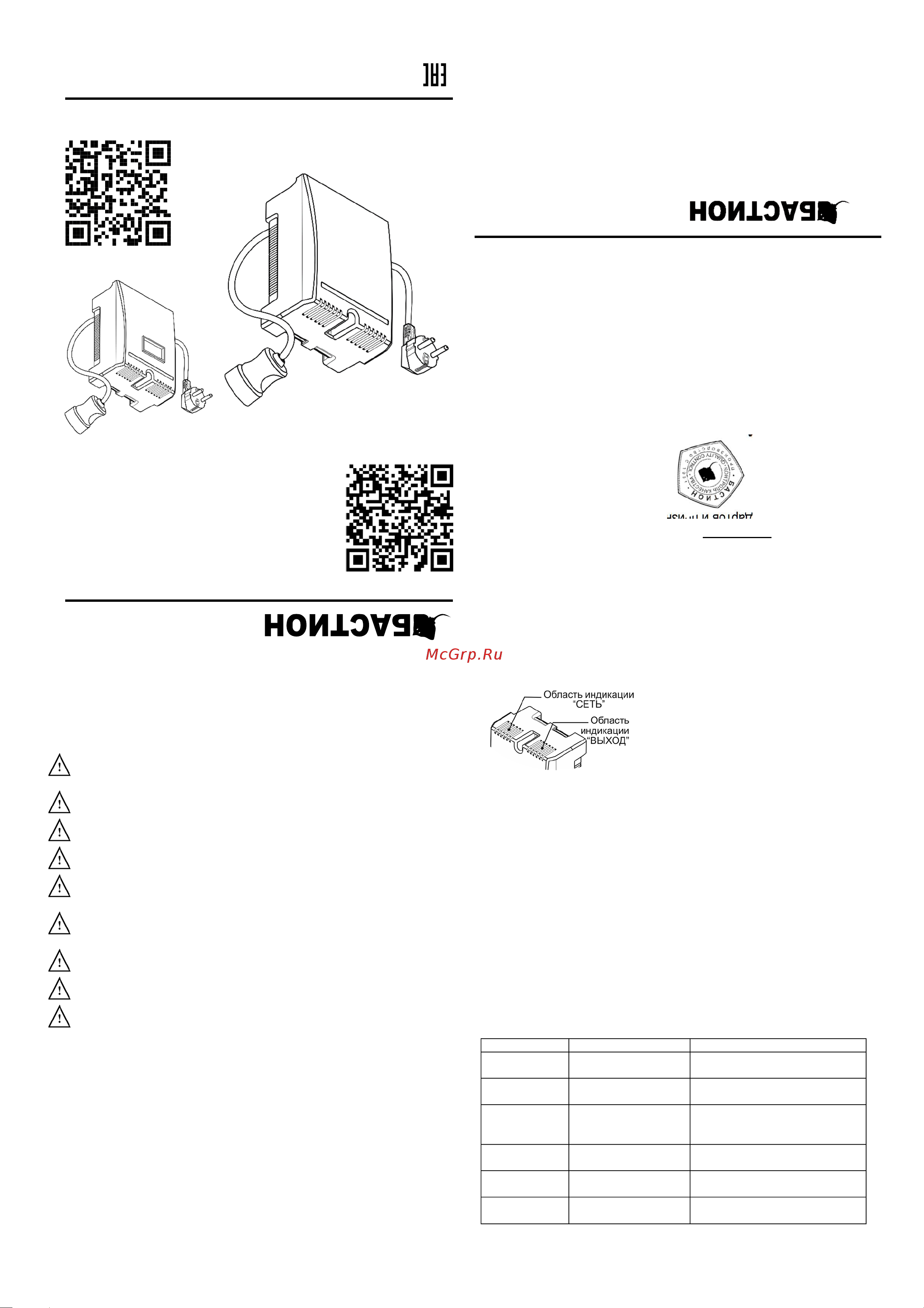

Рисунок 1 — Индикация
режимов работы
В диапазоне входных напряжений от
165 В до 260 В, при правильной
фазировке и отсутствии напряжения
между «Землей» и «Нулем»,
индикатор «СЕТЬ» горит непрерывно,
если же входное напряжение меньше
165 В или больше 260 В, индикатор
«СЕТЬ» начинает мигать 1 раз
в
секунду.
При неправильной фазировке или наличии напряжения между
«Землей» и «Нулем», индикатор «СЕТЬ» начинает мигать 4 раза
в секунду. Индикация длится в течение 5 минут после подачи
питания, затем прекращается.
В диапазоне выходных напряжений от 170 В до 242 В, индикатор
«ВЫХОД» горит непрерывно, если же выходное напряжение
меньше 170 В или больше 242 В, срабатывает схема защитного
отключения нагрузки и изделие отключает нагрузку, при этом
индикатор «ВЫХОД» гаснет.
После защитного отключения нагрузки при возвращении входного
напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор
автоматически подключает нагрузку и включается индикатор
«ВЫХОД».
В случае отсутствия индикации и пропадания выходного
напряжения у стабилизатора, нажать кнопку сброса защиты
(рисунок 2).
В случае перегорания выходного предохранителя индикатор
«ВЫХОД» будет мигать 1 раз в секунду (см. таблицу 1).
Таблица 1
Индикатор
Состояние
Описание
СЕТЬ светится
Входное напряжение в
пределах нормы
СЕТЬ мигает 1 раз в сек.
Входное напряжение за
пределами нормы
СЕТЬ мигает 4 раза в сек.
Неправильная фазировка
или наличие напряжения
между «Землей» и «Нулем»
ВЫХОД светится
Напряжение на выходе
присутствует
ВЫХОД мигает 1 раз в сек.
Сработал автомат защиты
ВЫХОД погашен
Напряжение на выходе
отсутствует
3
Благодарим Вас за выбор нашего стабилизатора сетевого
напряжения TEPLOCOM ST-555 (-И).
Перед эксплуатацией ознакомьтесь
с настоящим руководством.
МЕРЫ БЕЗОПАСНОСТИ
Монтаж, демонтаж и ремонт стабилизатора TEPLOCOM ST
-
555
(-И) (далее по тексту: стабилизатор) должен производиться
квалифицированным специалистом.
Монтаж и обслуживание стабилизатора производить при
полном отключении сети 220 В.
Провода, подводящие сетевое напряжение
должны иметь
двойную изоляцию и сечение не менее 0,5 мм².
Не допускается наличие в воздухе токопроводящей пыли и
паров агрессивных веществ.
В
стабилизаторе
присутствует опасное напряжение.
Обслуживание и ремонт осуществляется только в
специализированных сервисных центрах.
При транспортировке
стабилизатора
при отрицательных
температурах перед подключением его необходимо выдержать
при комнатной температуре не менее 4 часов.
Запрещается закрывать вентиляционные отверстия
стабилизатора.
Эксплуатация стабилизатора
без защитного заземления
запрещена.
Запрещается использовать
стабилизатор
вне помещения
.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
• напряжение питающей сети ~220 В, 50 Гц;
• температура окружающей среды от -10 °С до +40 °С;
• относительная влажность воздуха до 80% при температуре
+25°С
2
Формат А6
ФИАШ.436218.
137 ЭТ
-
2
