Rival A180ALP.0701.1 Руководство по эксплуатации онлайн

Rival A180ALP.0701.1 Руководство по эксплуатации онлайн
Состав крепежа:
Болт М8х25
Шайба 8 ув.
Гайка М8
Шайба 8
Гайка закладная М8х70/20
Гайка закладная М8х54/27
Кронштейн передний правый
Кронштейн передний левый
Кронштейн средний правый
Кронштейн средний левый
Кронштейн задний правый
Кронштейн задний левый
Опора порога правая
Опора порога левая
24 шт.
12 шт.
12 шт.
24 шт.
8 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
Song Plus 2023-
1.5 PHEV
CVT Полный
BYD

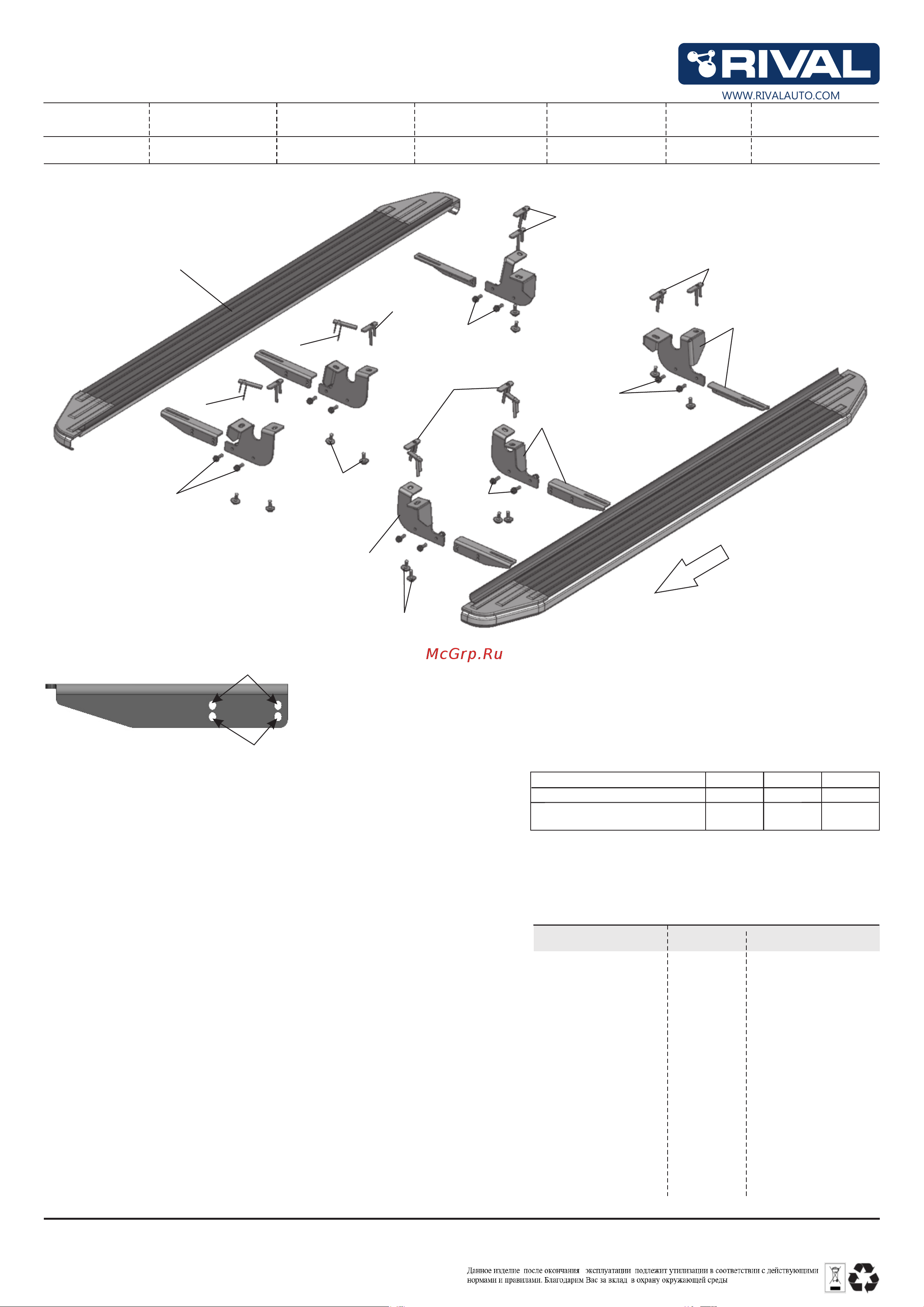

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.0701.1 Комплект крепежа к порогам
Инструкция по установке:
1. Снять штатный пыльники порогов с водительской стороны.
2. Извлечь резиновые заглушки в передней, средней и задней
частях порога. Установить закладные М8х54/27 (отв. А) и
закладные М8х70/20 (отв. Б) (Рис. 2).
3. Закрепить передний, средний и задний кронштейны при
помощи болтов М8х25 и шайб 8 ув. к установленным закладным.
Затянуть резьбовые соединения (Рис.3).
4. Сделать вырезы в штатном пыльнике и установить пыльник на
водительскую сторону (Рис.4).
5. Скрепить между собой опоры порога и кронштейны болтами
М8х25 с шайбами 8 и гайками М8 (Рис.1).
6. Установить порог-площадки.
7. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2. Не рекомендуется использование агрессивных химических
средств при мойке.
WWW.RIVALAUTO.COM
23.0 Нм
Рекомендуемая длина
порог-площадки, мм
1800
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Кронштейн передний левый
Опора порога левая
Порог-площадка
Штатные габариты кузова :
4705 мм 1890 мм 1680 мм
Длина
Ширина
Высота
4705 мм 1890 мм 1680 мм
Габариты кузова с установлеными
порогами :
Гайка закладная
М8x70/20
Отверстия для типа А
Отверстия для типа D/F
Рис. 1
Кронштейн задний левый
Опора порога левая
Кронштейн средний левый
Опора порога левая
Болт М8х25
Шайба 8
Гайка М8
Болт М8х25
Шайба 8ув.
1 из 2
Перед
Болт М8х25
Шайба 8
Гайка М8
Болт М8х25
Шайба 8ув.
Болт М8х25
Шайба 8
Гайка М8
Гайка закладная
М8x70/20
Болт М8х25
Шайба 8
Гайка М8
Гайка закладная
М8x70/20
Гайка закладная
М8х54/27
Гайка закладная
М8х54/27
Гайка закладная
М8x70/20
