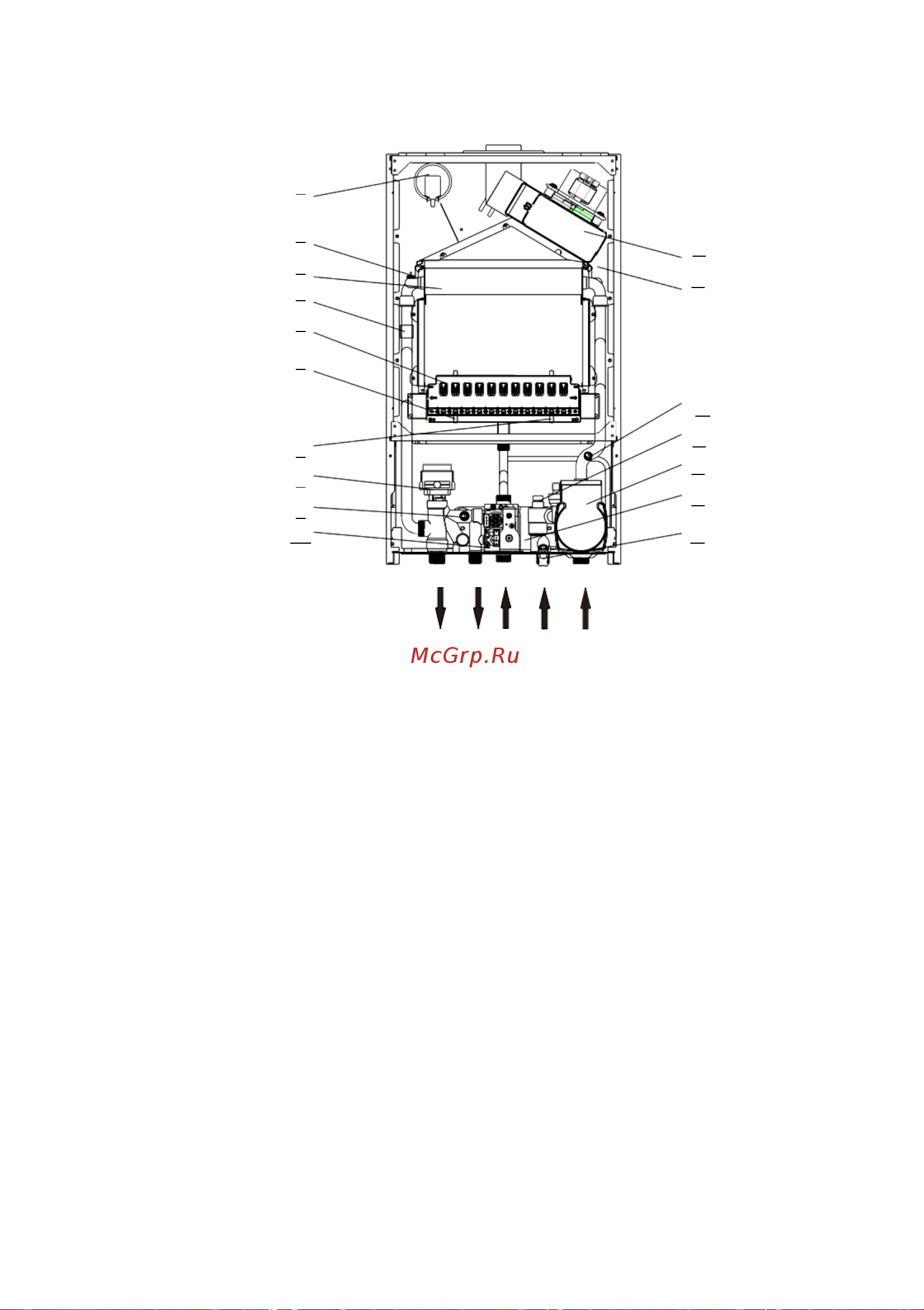

4. Внутреннее устройство изделия

10 17

А B C D E

1-прессостат (модели без инверторной турбины); 2-термостат

перегрева; 3-первичный теплообменник; 4-датчик NTC отопление;

5- горелка; 6-газовая рампа; 7-иглы розжига и контроля пламени;

8- трехходовой клапан с электроприводом; 9- датчик температуры

ГВС; 10- газовый клапан; 11-турбина; 12-пластина стабилизации

ГОУ; 13- датчик давления теплоносителя; 14-датчик протока; 15-

циркуляционный насос; 16-вторичный теплообменник ГВС; 17-

кран подпитки; А-подача теплоносителя в систему отопления

(подача); В-выход воды контура ГВС; С- вход газа; D-вход воды

(подпитка системы отопления, вход воды для контура ГВС); Е-

вход теплоносителя из системы отопления (обратка)
