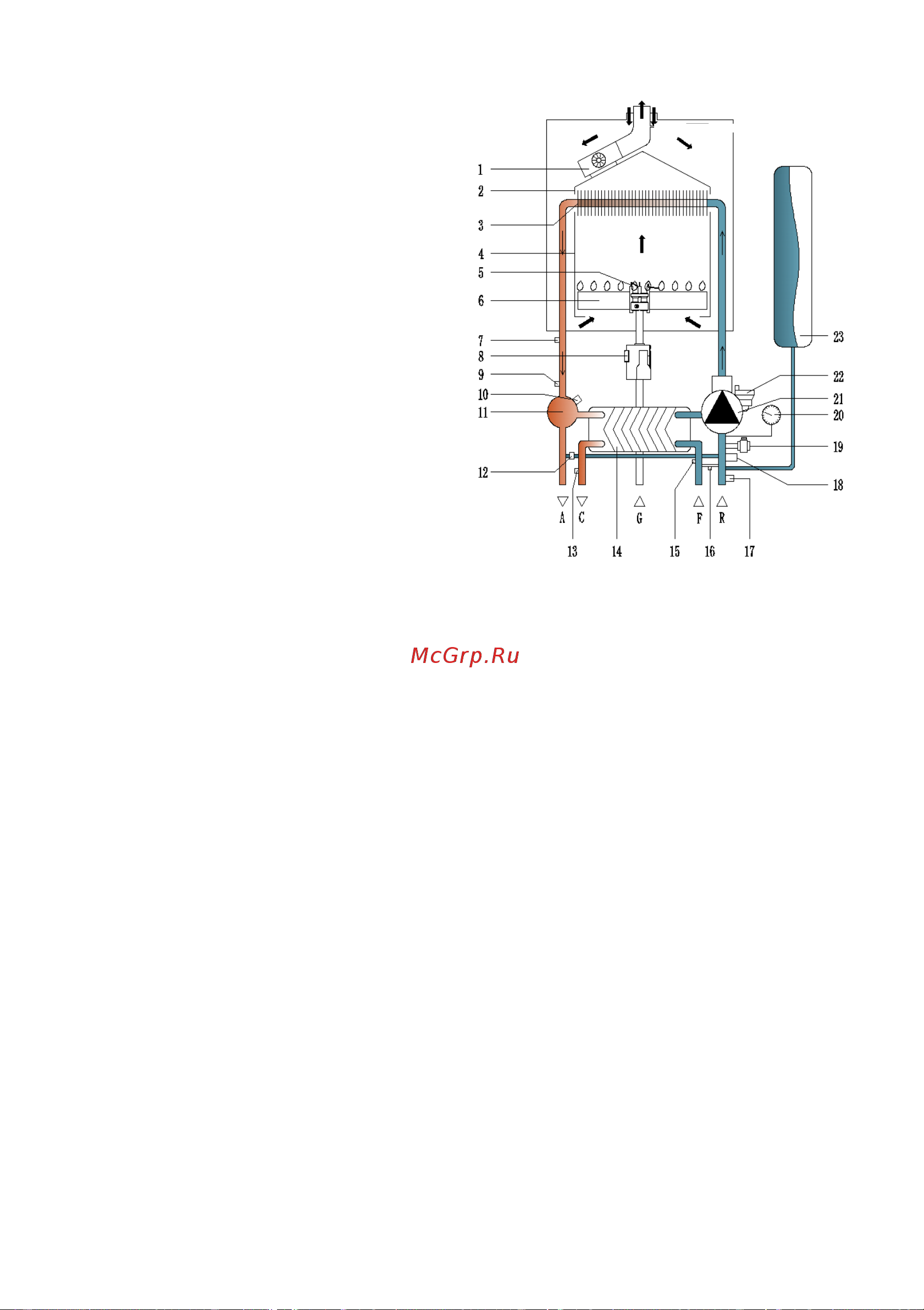

4.1.Принципиальная схема

1-турбина

2-дымовой коллектор

3-основной теплообменник

4-камера сгорания

5- иглы розжига и ионизации

6-горелка

7-термостат 95 °C

8-газовый клапан

9-отопление NTC

10-электрический

трехходовой клапан

11-выходной гидроблок

12-перепускной клапан

13-ГВС NTC

14-пластинчатый

теплообменник

15-датчик протока

16-клапан заполнения (подпитка)

17- сливной кран

18-реле давления теплоносителя

19- предохранительный клапан

20- датчик давления

21-циркуляионный насос

22-автоматический выпускной клапан

23-расширительный бак

5. Описание работы

5.1 Особенности блока управления

Функциональные особенности:

 диапазон регулировки температуры:

 отопление （40-80℃）

 режим подогрева пола (35-60℃）

 ГВС (35-60℃)

 Приоритетная функция ГВС

 Функция автоматической диагностики
