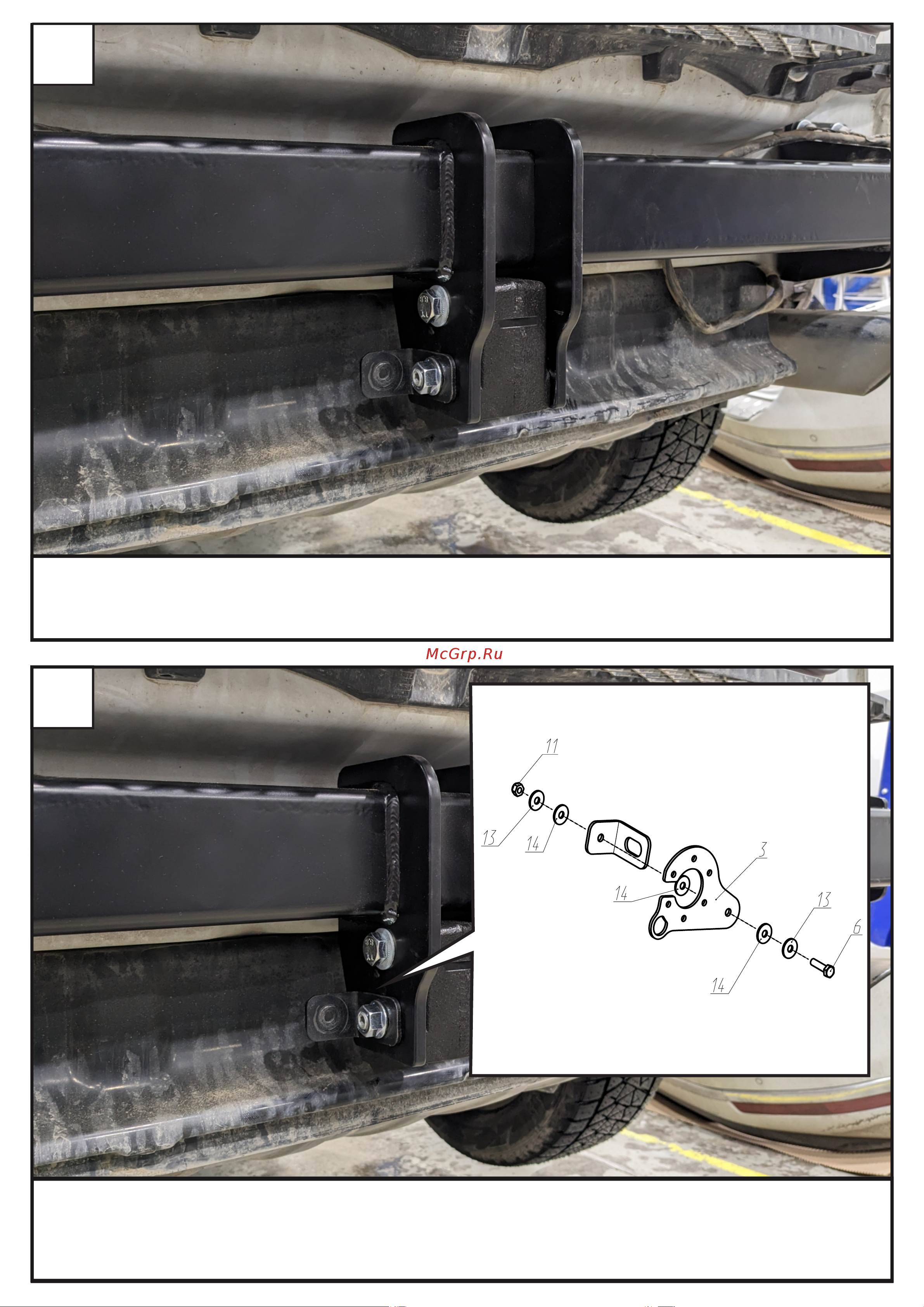

Установить подрозетник (3) с помощью болта М6х25 (6), гайки М6 (11), шайб 6

увеличенных (13) и шайб 6 полиамидных (14). Затянуть все разьбовые

соединения: сначала быстросъем к балке, затем подрозетник к уголку. Моменты

затяжки: М6=10 Нм; М12=81 Нм.

Установить ответную часть быстросъёма и уголок (2) с помощью болта М12х100 (7),

шпильки М12х25 (9) и шпильки М12х35 (10), шайбы 12 с насечками (16) и гаек М12 с

фланцем (12).

1. Демонтировать задний бампер.

2. Установить балку (1) на место усилителя бампера, закрепив её

с помощью штатных болтов, шайб 12 увеличенных (17) (или

шайб 14 (19)) и шайб 12 пружинных (15) (или шайб 14

пружинных (18)). Отрегулировать положение балки относительно

центра автомобиля. Затянуть все резьбовые соединения. Момент

затяжки:

М12=81 Нм (М14=126 Нм).

3.Установить ответную часть быстросъёма и уголок (2) с

помощью болта М12х100 (7), шпильки М12х25 (9) и шпильки

М12х35 (10), шайбы 12 с насечками (16) и гаек М12 с фланцем

(12).

4. Установить подрозетник (3) с помощью болта М6х25 (6), гайки

М6 (11), шайб 6 увеличенных (13) и шайб 6 полиамидных (14).

Затянуть все разьбовые соединения: сначала быстросъем к

балке, затем подрозетник к уголку. Моменты затяжки: М6=10 Нм;

М12=81 Нм.
