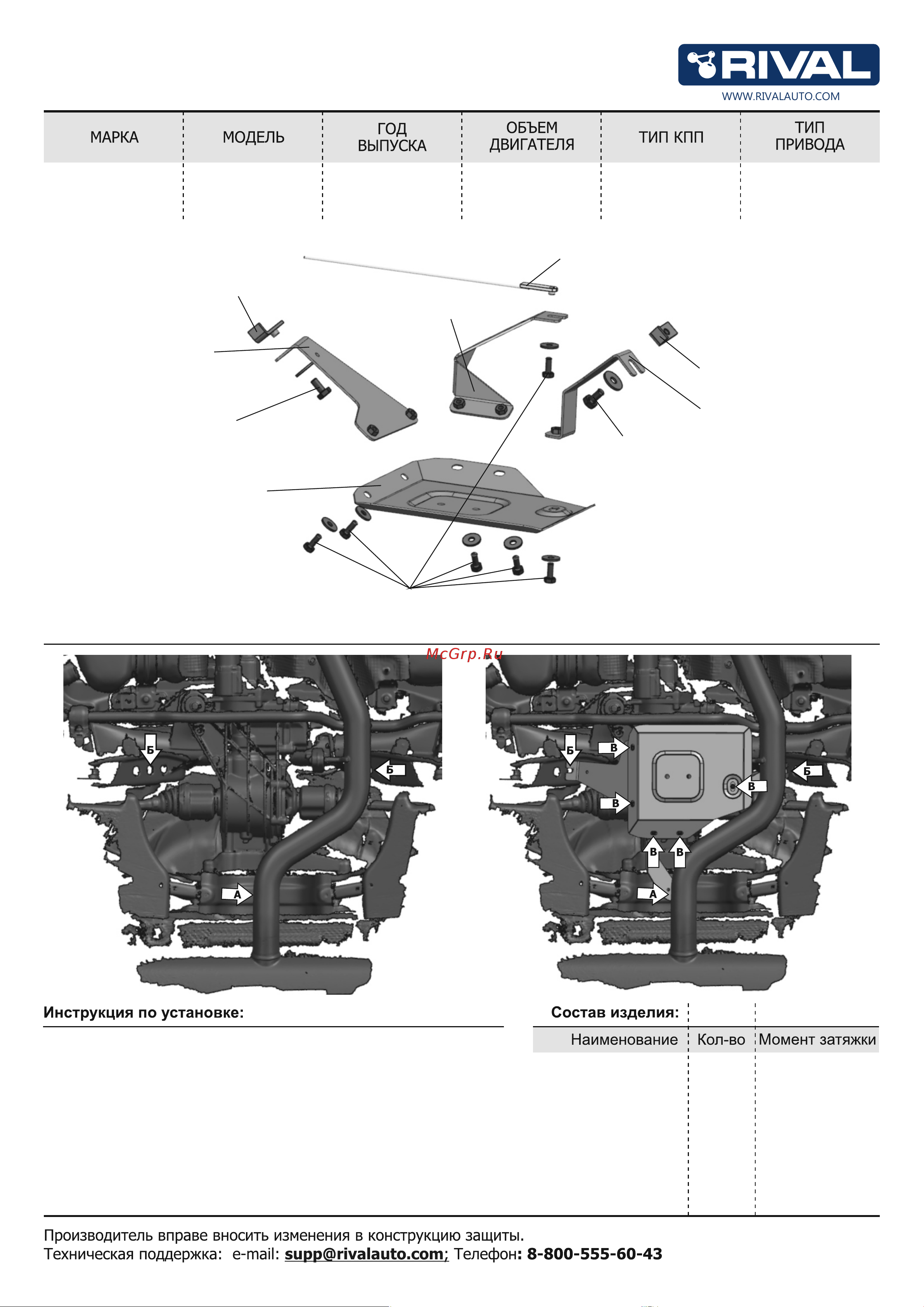

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА РЕДУКТОРА

333.1932.1

Болт М8х20

Болт М10х20

Закладная М8

Закладная М10

Защита

Кронштейн 1

Кронштейн 2

Кронштейн 3

Шайба 8

Шайба 10

6 шт.

2 шт.

1 шт.

2 шт.

1 шт.

6 шт.

2 шт.

АКПП

24 Нм

47 Нм

GEELY Monjaro 2022- 2.0

ПОЛНЫЙ

Кронштейн 3

Кронштейн 2

Кронштейн 1

Закладная М8

Закладная М10

Болт М10х20

Шайба 10

Болт 10х20

Шайба 10

Болт М8х20

Шайба 8

Защита

1. Установить закладную М8 в позицию (А).

2. Закрутить болт М8х20 с шайбой 8 в закладную в позиции (А) на 2-3 оборота.

3. Установить Кронштейн 2 в позицию (А).

4. Установить гайки закладные М10 в позиции (Б).

5. Закрутить болты М10х20 с шайбами 10 в закладные в позициях (Б) на 2-3 оборота.

6. Установить кронштейны 1 и 3 в позиции (Б).

7. Установить защиту: закрепить болтами М8х20 с шайбами 8 к кронштейнам

в позициях (В).

8. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

WWW.RIVALAUTO.COM
