Гаечный ключ с крестообразной отверткой S13-S14-S15

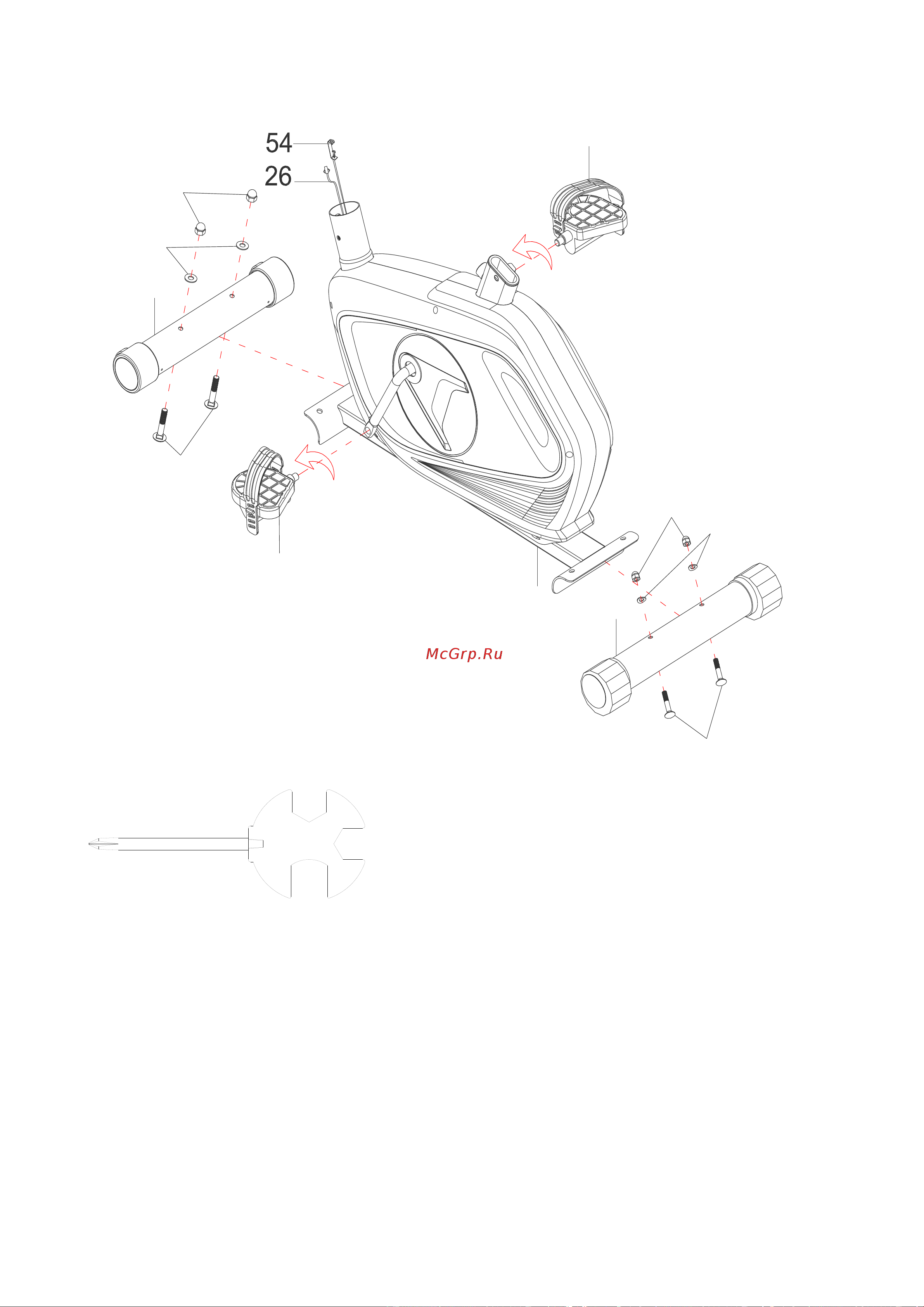

3. Установка стойки руля

Снимите четыре шестигранных болта M8x15 (24) и четыре дуговые шайбы

ø8xø20x1,5(36) с основной рамы (1) с помощью шестигранного ключа S6.

Подсоедините кабель датчика (26) от основной рамы (1) к удлиненному кабелю (59)

от стойки руля (3).

Вставьте конец кабеля руля (7) в фиксатор кабеля основной рамы (54). Протяните

кабель руля (7) вверх и с усилием вставьте его в прорезь металлического кронштейна

кабеля основной рамы (54). Вставьте металлический конец кабеля руля (7) в

отверстие на конце паза в металлическом кронштейне кабеля основной рамы (54).

Подсоедините кабель руля (7) к кабелю основной рамы (54).

Вставьте стойку руля (3) в основную раму (1) и закрепите с помощью четырех
