Шестигранный ключ S6 1шт

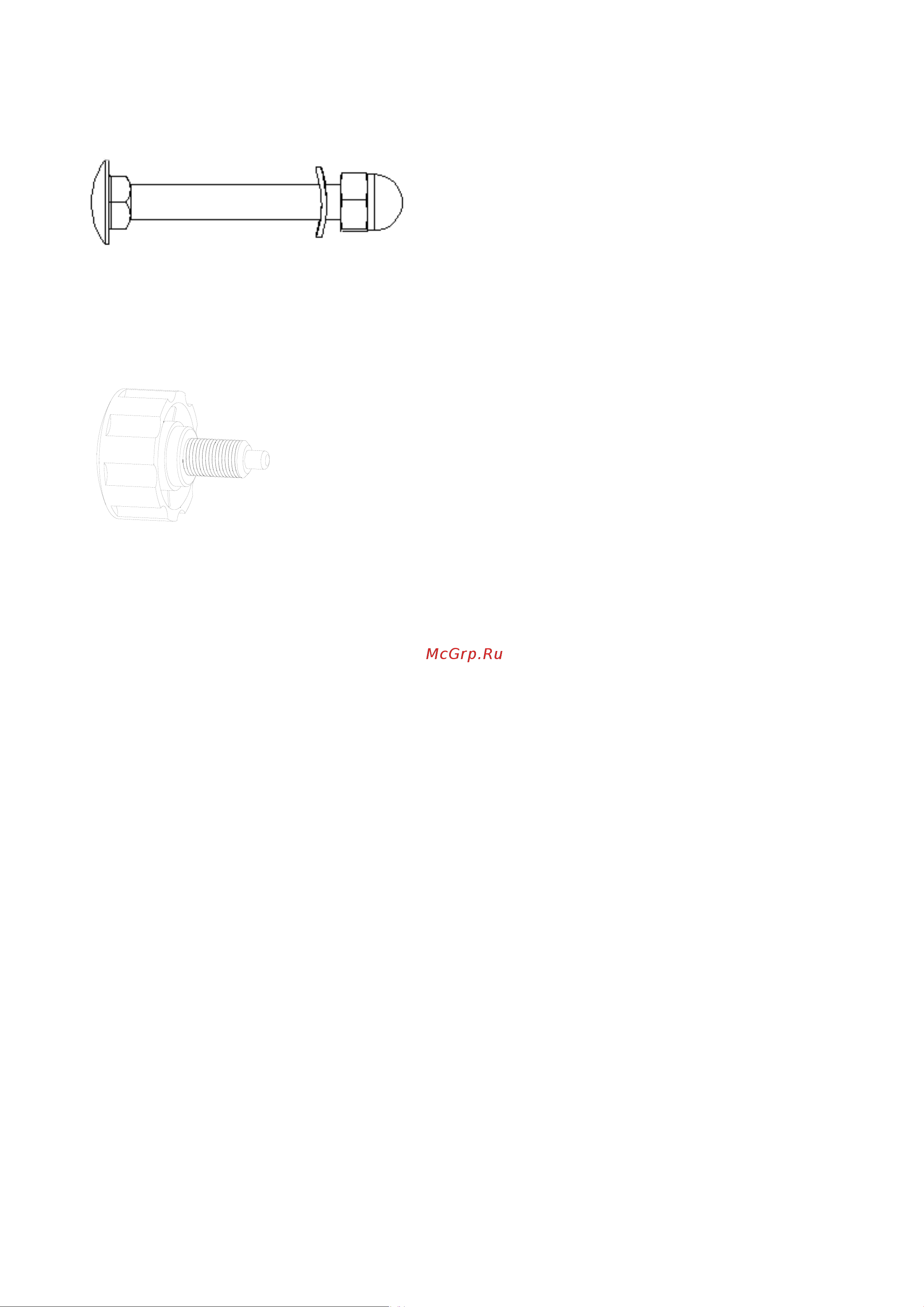

(35) Болт M8х65 4шт

(36) Дуговая шайба ø8xø20x1,5 4шт

(34) Гайка M8 4шт

(8) Регулировочная ручка высоты сиденья M16 1шт

Инструкция по сборке оборудования

1. Установка переднего и заднего стабилизаторов

Прикрепите передний стабилизатор (6) к передней части основной рамы (1) с

помощью двух болтов M8x65 (35), двух дуговых шайб Φ8xΦ20x1,5 (36) и двух гаек M8

(34). Затяните гайки с помощью гаечного ключа с крестообразной отверткой,

входящих в комплект сборки.

Прикрепите задний стабилизатор (4) к задней части основной рамы (1) с помощью

двух болтов M8x65 (35), двух дуговых шайб Φ8xΦ20x1,5 (36) и двух накидных гаек M8

(34). Затяните гайки с помощью гаечного ключа с крестообразной отверткой,

входящих в комплект сборки.

2. Установка левой и правой педалей

На кривошипах, осях педалей и педалях обозначены буквы “R” для правой и “L” для

левой сторон.

Вставьте вал левой педали (20) в резьбовое отверстие на левой стороне кривошипа

(38). Поверните вал педали вручную против часовой стрелки до упора.

Внимание: Не вращайте вал педали по часовой стрелке, так как это может привести

к поломке.

Затяните ось левой педали (20) с помощью гаечного ключа с крестообразной

отверткой.

Вставьте вал правой педали (21) в резьбовое отверстие на правой стороне кривошипа

(38). Поверните вал педали вручную по часовой стрелке до упора. Затяните ось

правой педали (21) с помощью гаечного ключа с крестообразной отверткой.
