926.237.2 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.

Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.

Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для

воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

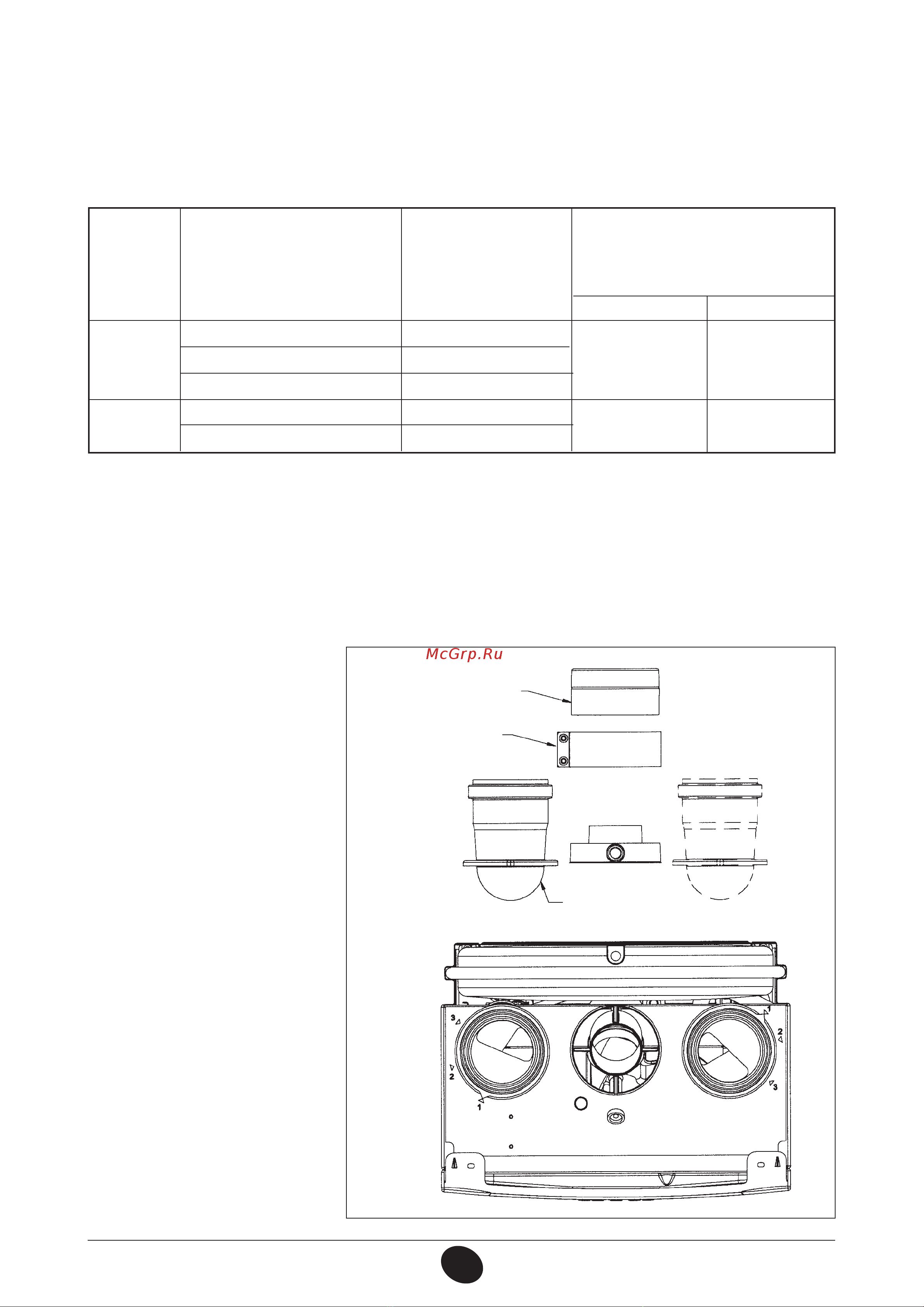

Рис.8

Регулировка проема в трубе забора

воздуха

Данная настройка нужна для оптимизации

производительности котла и параметров

сгорания.

Муфту забора воздуха можно установить

слева или справа от дымохода; ее можно

поворачивать для регулировки потока

воздуха в зависимости от суммарной

длины воздуховода и дымохода.

Для уменьшения потока возду х а

поверните муфт у против часовой

стрелки, для увеличения потока воздуха

поворачивайте ее в обратную сторону.

Для оптимальной настройки можно

использовать анализатор продуктов

сгорания, измеряющий содержание СО2

в продуктах сгорания при максимальной

мощности. Если содержание СО2 низкое,

подачу воздуха постепенно регулируют,

добиваясь содержания СО2, приведенного

в таблице.

Дл я пр а ви ль ног о по д к лю ч ен ия

и и с п о л ь з о в а н и я а н а л и з а т о р а

воспользуйтесь прилагаемым к нему

руководством.

Модель

котла

24 F - 1.24 F

1.14 F

(L1+L2)

Положение

регулятора

Содержание СО2,%

G20

7,2

4,9

G31

5,5

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме

того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

• Колено90°сокращаетмаксимальновозможнуюдлинутрубна0,5м.

• Колено45°сокращаетмаксимальновозможнуюдлинутрубна0,25м.

Примечание:первоеколенов90°неучитыватьприподсчетемаксимальнодопустимойдлины.

0 ÷ 4

4 ÷ 18

18 ÷ 30

0 ÷ 4

4 ÷ 30

0809_0201 / CG_2045

переходни для отвода

продуктов сгорания

крепежный зажим

муфта забора воздуха
