926.237.2 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

0503_2201/CG1643

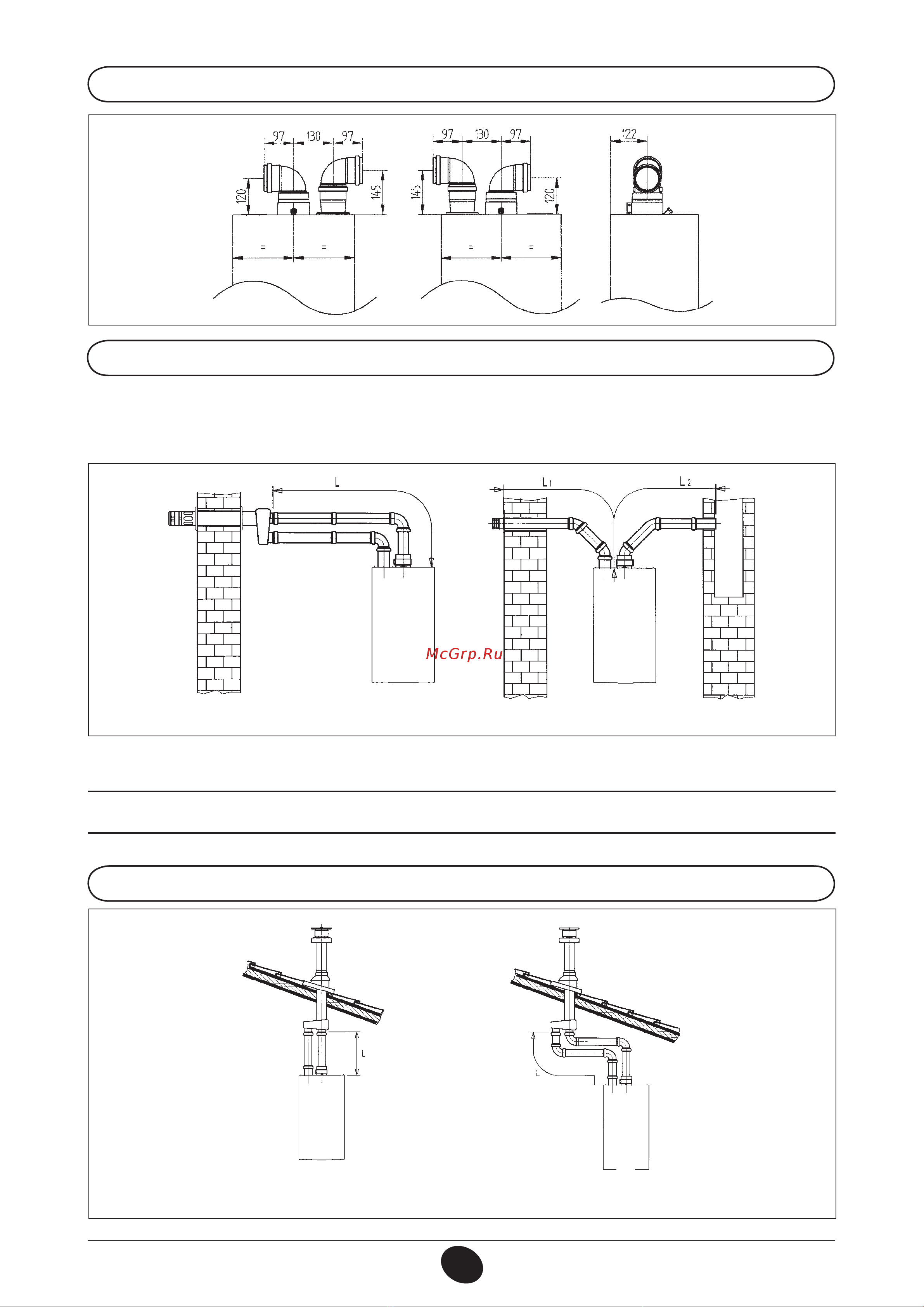

16.5 ВАрИАНТЫ дЫМООТВОдящЕй сИсТЕМЫ ПО рАЗдЕЛЬНЫМ ТрубАМ с гОрИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см

на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону

котла.

Важно: При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны

находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10 метров

При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в

непосредственной близости от котла.

L max = 10 m

16.4 ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ

0503_0911/CG1644

L max = 15m L max = 14 m

16.6 ВАрИАНТЫ дЫМООТВОдящЕй сИсТЕМЫ ПО рАЗдЕЛЬНЫМ ТрубАМ с ВЕрТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ

(L1 + L2) max = 30 m

CG_2124 / 0905_2305
