926.237.2 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в

месте прохода трубы сквозь стену здания.

Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

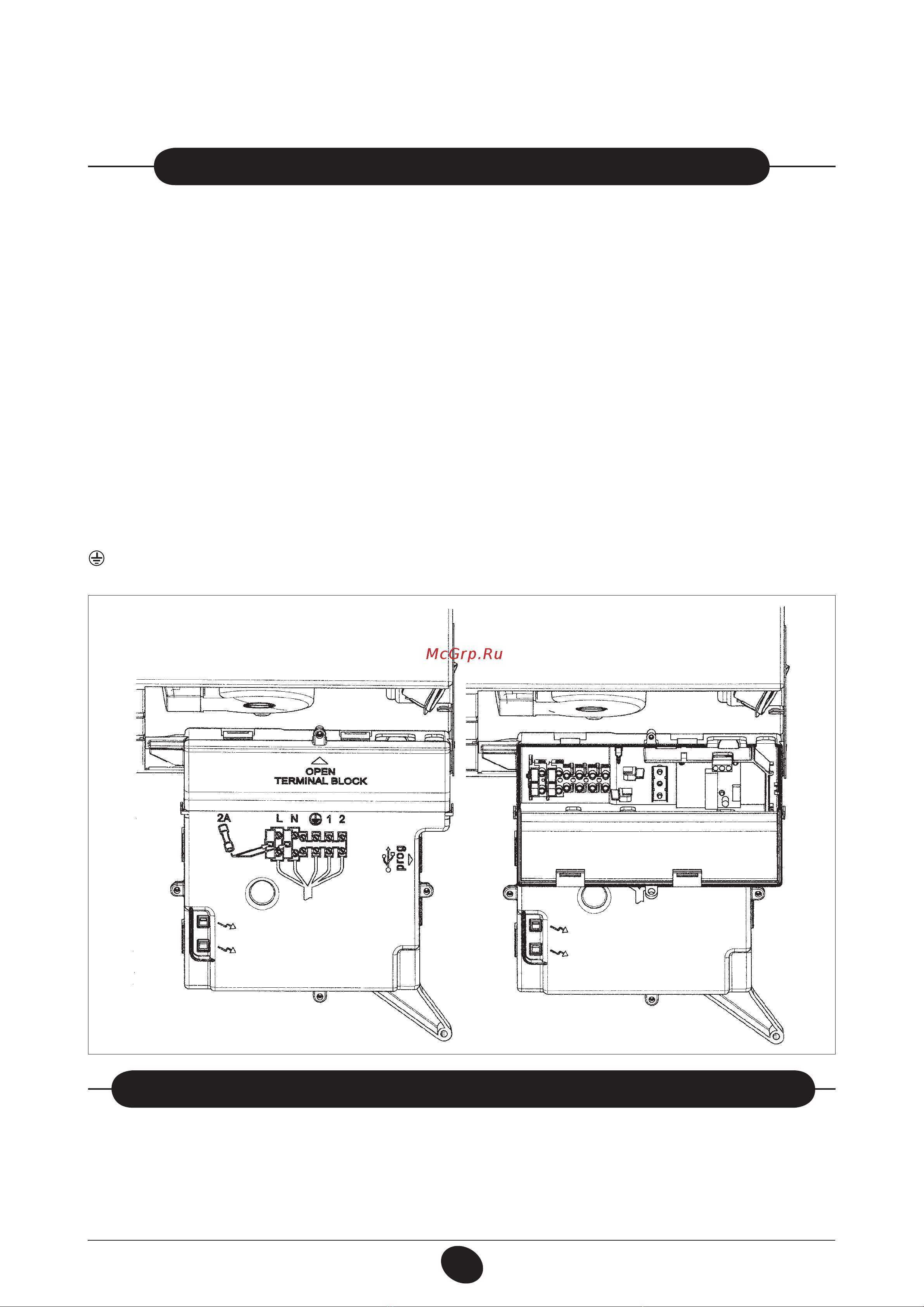

Рис.9

0712_1208 / CG_2008

17. ПОдКЛЮЧЕНИЕ К эЛЕКТрОПИТАНИЮ

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими

нормативами.

С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.

Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.

…доступ к клеммной колодке электропитания

• двухполюснымвыключателемотключитеподачупитанияккотлу;

• отвинтитедвавинта,крепящихпанельуправленияккотлу;

• повернитепанельуправления;

• длядоступакконтактамснимитекрышку(рис.9).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель

предохранителя).

Внимание: убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

Обозначение клемм

(L) = фаза, коричневый провод

(N) = нейтраль, голубой провод

= земля, желто-зеленый

(1) (2) = клеммы подключения комнатного термостата

18. ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

• открыть доступ к клеммам подключения электропитания(рис.9), в соответствиис инструкциями,изложеннымив

предыдущем параграфе;

• снятьперемычкусклемм1и2клеммнойколодки;

• протянутькабельиздвухпроводовчерезкабельныйзажимкотлаиприсоединитькабель,идущийоттермостата,кклеммам

(1) и (2);

• включитьэлектропитаниекотла
