РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

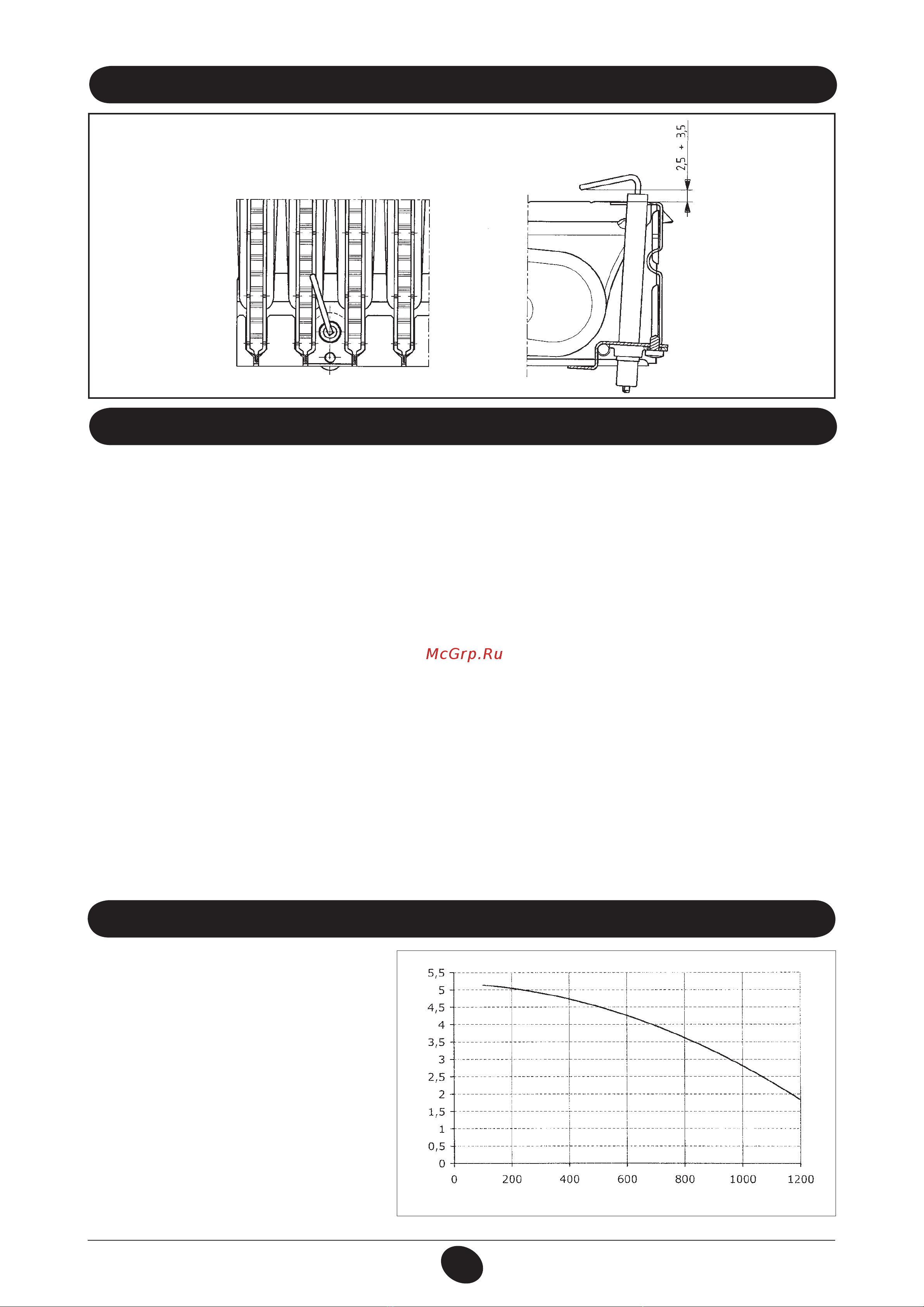

23. рАсПОЛОжЕНИЕ эЛЕКТрОдА ЗАжИгАНИя И эЛЕКТрОдА-дАТЧИКА ПЛАМЕНИ

Рис.12

9912070100

При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на

коаксиальной входной муфте.

Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим

нормам.

Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом

воздухе при использовании коаксиальной системы труб.

В точках замера определяют:

•температурупродуктовсгорания

•содержаниекислорода(О2)или,наоборот,двуокисиуглерода(СО2)

•содержаниеокисиуглерода(СО)

Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.

Примечание: для регулирования максимальной мощности смотри главу 19.

Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на

расстоянии от котла, равном двум внутренним диаметрам трубы.

В точке замера определяют:

•температурупродуктовсгорания

•содержаниекислорода(О2)или,наоборот,двуокисиуглерода(СО2)

•содержаниеокисиуглерода(СО)

Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.

Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,

чтобы избежать просачивания продуктов сгорания при нормальной работе

24. КОНТрОЛЬ ОТхОдящИх гАЗОВ

Высокопроизводительный насос подходит для

установки в любой отопительной однотрубной

или двухтрубной системе. Встроенный в него

клапан воздухоотводчик позволяет эффективно

удалять находящийся в отопительной системе

воздух. Нижеприведенные характеристики

уже учитывают гидравлическое сопротивление

элементов котла.

График 1

25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР

Расход (л/час)

Напор (м вод. ст.)
