926.237.2 - RU

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

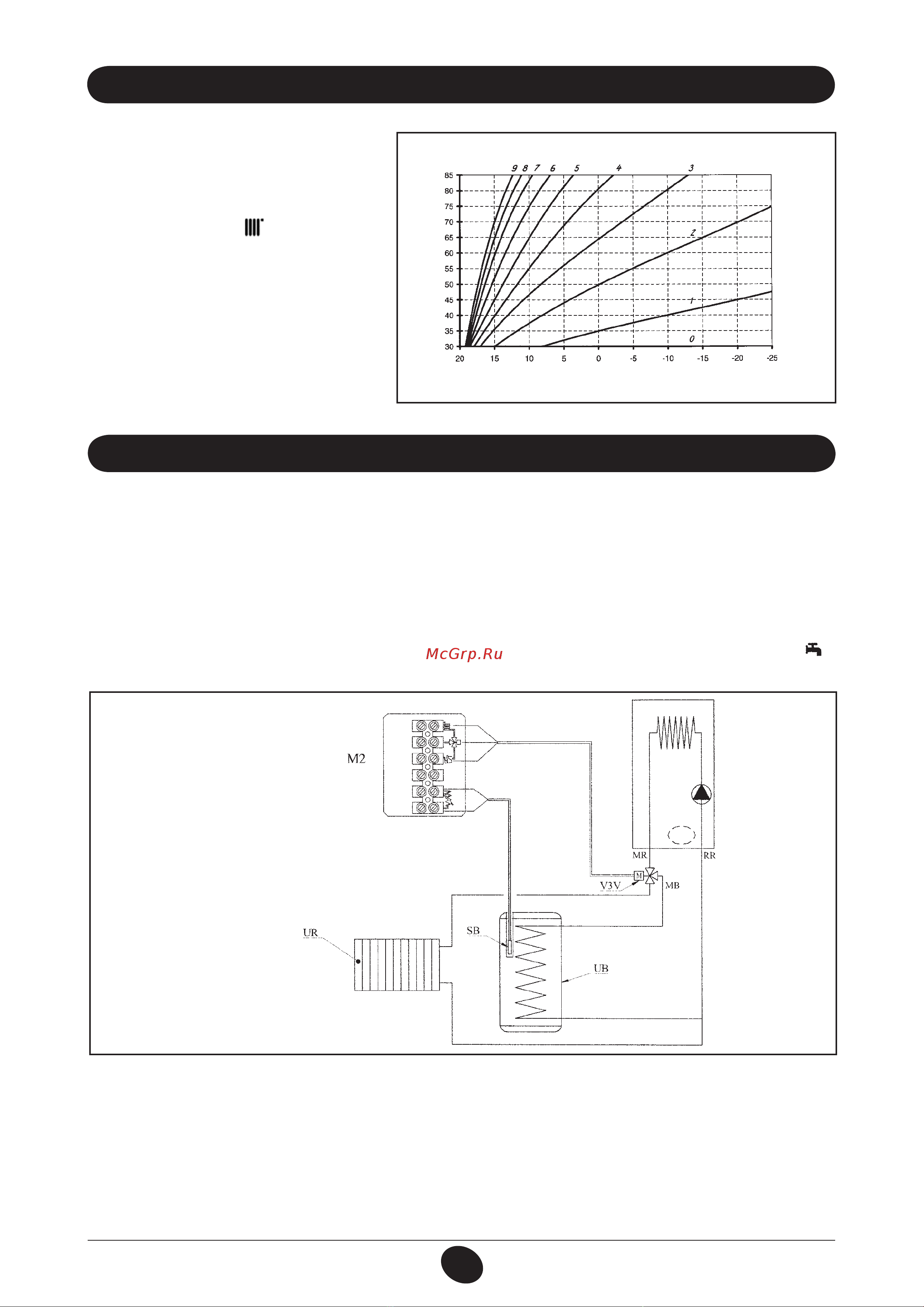

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Из проводов, которые выходят из приборного

щитка, два провода КРАСНОГО цвета оснащены

изолированными ножевыми конт актами

Подсоединить датчик уличной температуры к

данным проводам.

При подсоединенном датчике уличной температуры

с помощью кнопок

+/- можно установить

заданный коэффициент дисперсии Kt (график 2).

TM = температура воды на подаче в систему отопления

Te = температура наружного воздуха

График 2

Кривые „kt“

27. ПРИСОЕДИНЕНИЕ ВНЕШНЕГО БОЙЛЕРА

(для моделей 1.24 F – 1.24 – 1.14 F – 1.14)

Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.

ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА

К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер.

Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2.

Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.

Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок

+/– .

Рис. 13

0807_3101 / CG_2085

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

UB  БОЙЛЕР

UR  СИСТЕМА ЦЕНТРАЛЬНОГО

ОТОПЛЕНИЯ

V3V ТРЕХХОДОВЫЙ КЛАПАН

M2  КЛЕММНАЯ КОЛОДКА

SB  ДАТЧИК ПРИОРИТЕТА ДЛЯ

КОНТУРА ГВС

MR  ПОДАЧА В СИСТЕМУ

ОТОПЛЕНИЯ

MB  ПОДАЧА В БОЙЛЕР

RR  ВОЗВРАТ ИЗ СИСТЕМ

ОТОПЛЕНИЯ / ГВС

Внимание: Проверьте, чтобы параметр F03=03 (параграф 21).



Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции

о подсоединении трехходового клапана смотри в руководствах, прилагаемых к комплекту.

0505_3002
