УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке вызывных панелей FANTASY

⌂



ВИДЕОДОМОФОН

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

БЛОК ПИТАНИЯ

ЗАМКА

БЛОК ПИТАНИЯ

ЗАМКА

ВИДЕОРЕГИСТРАТОР

ВЫЗЫВНАЯ ПАНЕЛЬ

БЛОК ПИТАНИЯ ВИДЕОКАМЕРЫ (опция)

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Серый –

Синий –

Общий

Питание видеокамеры

Зеленый –

Оранжевый –

Коричневый –

Фиолетовый –

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

Питание замка

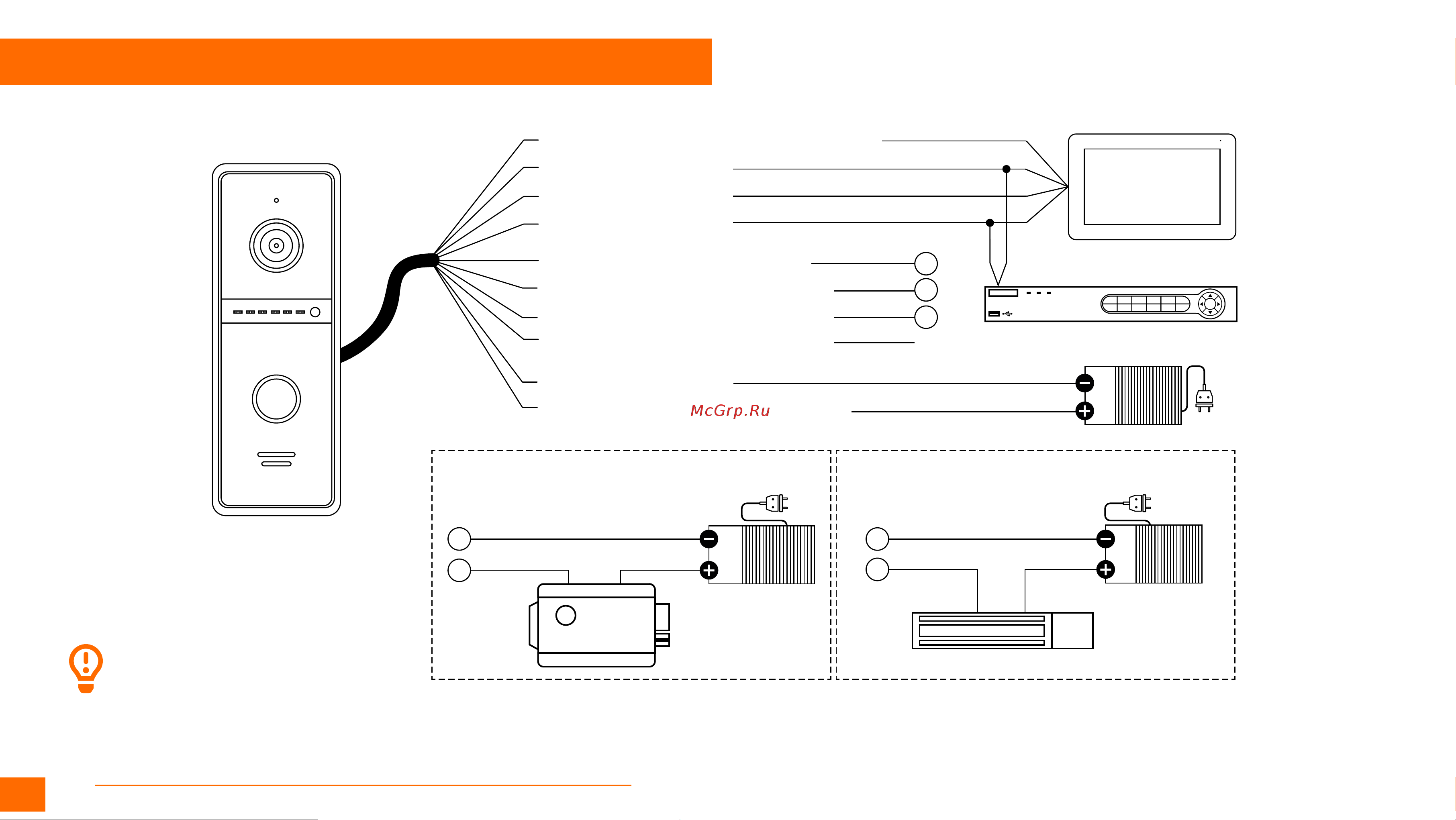

Рис. 9 Схема стандартного подключения вызывной панели FANTASY FHD

ПОДКЛЮЧЕНИЕ FANTASY FHD

ВНИМАНИЕ!

Для защиты вызывной панели рекомендуется параллель-

но замку в обратной полярности установить защитный

диод типа 1N4004 или аналогичный.
