УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке вызывных панелей FANTASY

⌂



ПОДКЛЮЧЕНИЕ FANTASY FHD

ВИДЕОДОМОФОН

ЭЛЕКТРОМЕХАНИЧЕСКИЙ

ЗАМОК

ВИДЕОРЕГИСТРАТОР

ВЫЗЫВНАЯ ПАНЕЛЬ

БЛОК ПИТАНИЯ ВИДЕОКАМЕРЫ (опция)

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Серый –

Синий –

Общий

Питание видеокамеры

Зеленый –

Оранжевый –

Коричневый –

Фиолетовый –

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

Питание замка

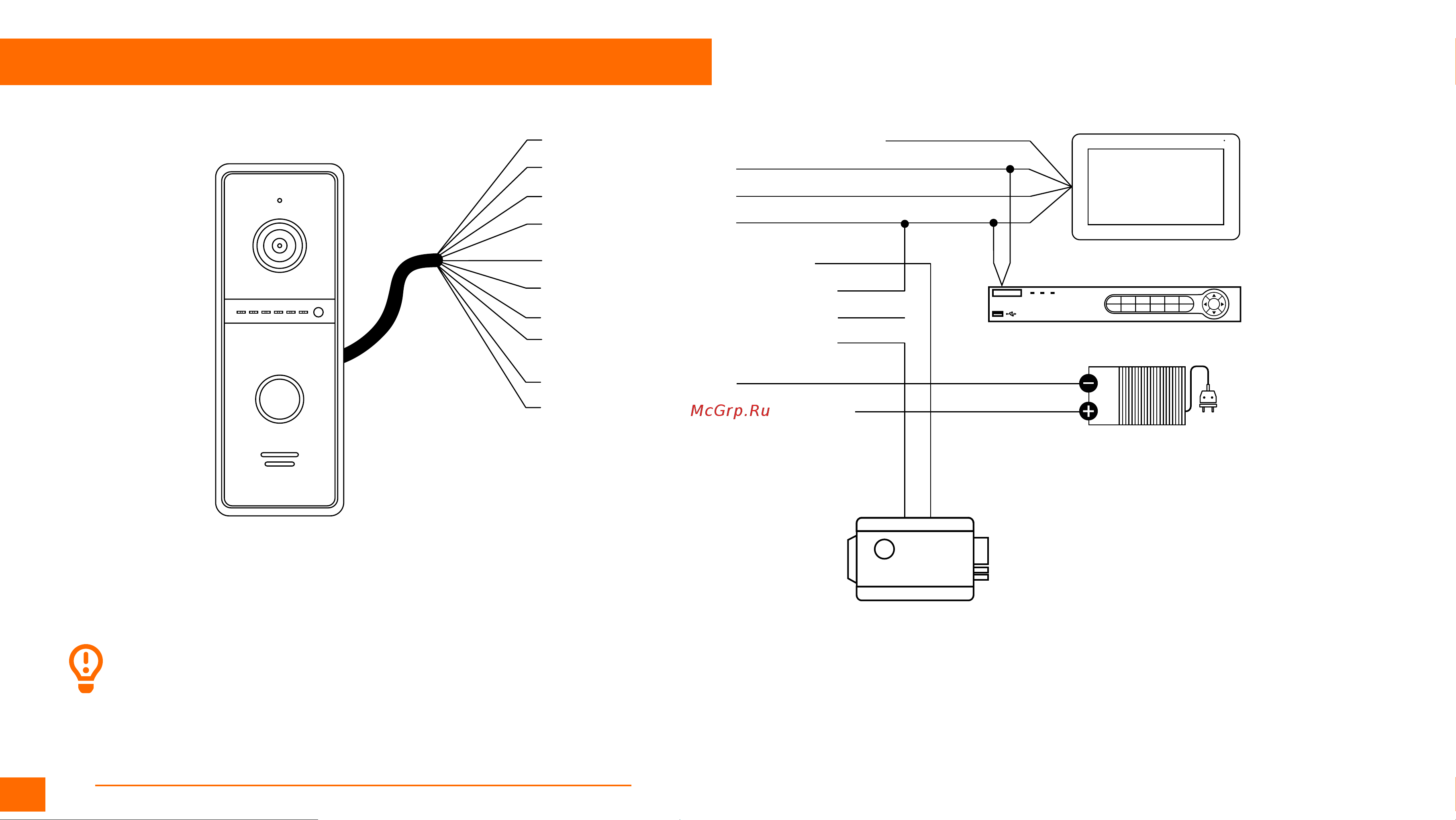

Рис. 10 Схема подключения FANTASY FHD для управления электромеханическим замком без блока питания

ВНИМАНИЕ!

Вызывная панель FANTASY FHD оснащена блоком управ-

ления замком (БУЗ), которая позволяет открывать элек-

тромеханический замок без дополнительного блока пи-

тания.
