УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке вызывных панелей FANTASY

⌂



ПОДКЛЮЧЕНИЕ FANTASY MR|MRK FHD

ВИДЕОДОМОФОН

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАМОК ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

БЛОК ПИТАНИЯ

ЗАМКА

БЛОК ПИТАНИЯ

ЗАМКА

ВИДЕОРЕГИСТРАТОР

ВЫЗЫВНАЯ ПАНЕЛЬ

БЛОК ПИТАНИЯ (обязательно)

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Серый –

Синий –

Фиолетовый –

Общий

Питание видеокамеры

Питание контроллера, считывателя, камеры

Зеленый –

Оранжевый –

Коричневый –

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

КНОПКА ВЫХОДА

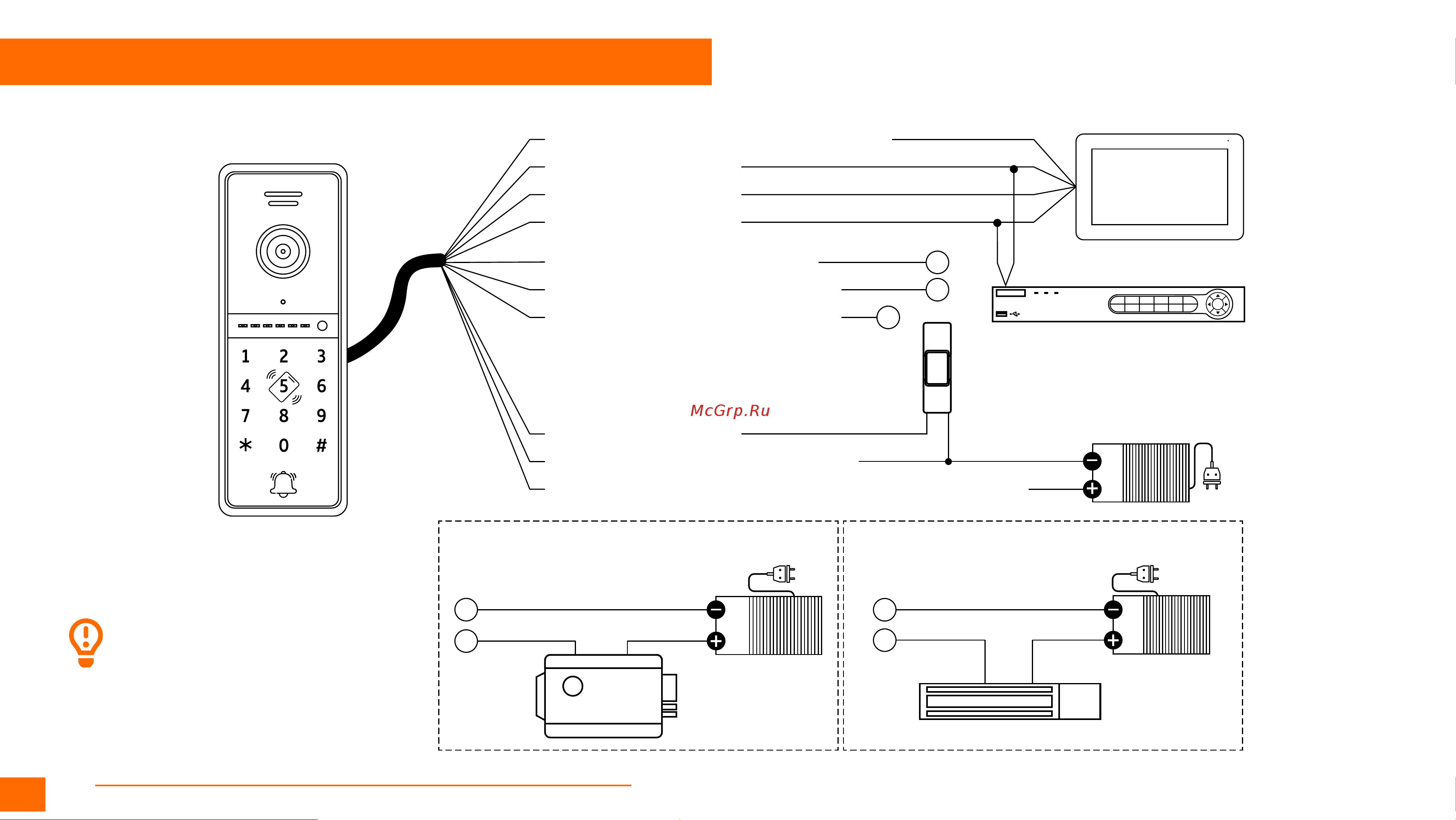

Рис. 11 Схема подключения FANTASY MR|MRK FHD для работы в режиме автономного контроллера

ВНИМАНИЕ!

1. Для функционирования вызывной панели FANTASY

MR|MRK необходим внешний блок питания, так как

питания от видеодомофона недостаточно!

2. Для защиты вызывной панели параллельно замку реко-

мендуется, в обратной полярности, устанавить защит-

ный диод 1N404 или аналогичный.
