УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке вызывных панелей FANTASY

⌂



ПОДКЛЮЧЕНИЕ FANTASY MR|MRK FHD

ВИДЕОДОМОФОН

ЗАМОК

ВИДЕОРЕГИСТРАТОР

ВЫЗЫВНАЯ ПАНЕЛЬ

БЛОК ПИТАНИЯ (обязательно)

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Зеленый –

Оранжевый –

Wiegand D1

Wiegand D0

Синий –

Серый –

Фиолетовый –

Кнопка выхода

Общий

Питание считывателя

КНОПКА

ВЫХОДА

КНОПКА

ВЫХОДА

КОНТРОЛЛЕР

СКУД

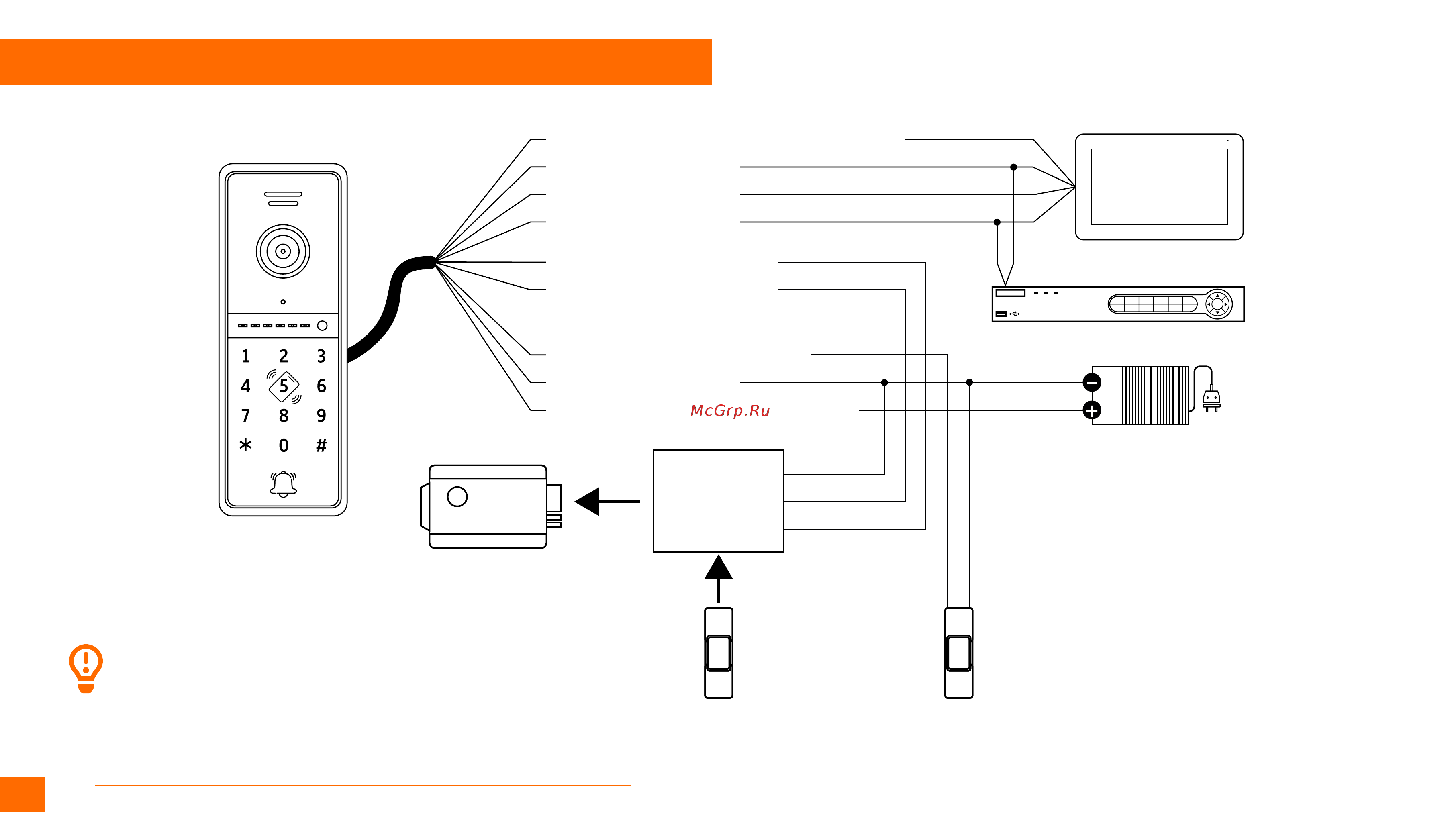

Рис. 12 Схема подключения FANTASY MR|MRK FHD в качестве считывателя к контроллеру СКУД через Wiegand интерфейс

ВНИМАНИЕ!

Для защиты вызывной панели параллельно замку реко-

мендуется, в обратной полярности, устанавить защитный

диод 1N404 или аналогичный.
