УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке вызывных панелей FANTASY

⌂



ВИДЕОДОМОФОН

ЗАМОК

ВИДЕОРЕГИСТРАТОР

ВЫЗЫВНАЯ ПАНЕЛЬ

БЛОК ПИТАНИЯ ВИДЕОКАМЕРЫ (опция)

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Серый –

Синий –

Общий

Питание видеокамеры

Зеленый –

Оранжевый –

Коричневый –

Фиолетовый –

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

Питание замка

СЧИТЫВАТЕЛИ

КНОПКА ВЫХОДА

КОНТРОЛЛЕР

СКУД

Кнопка

Общий

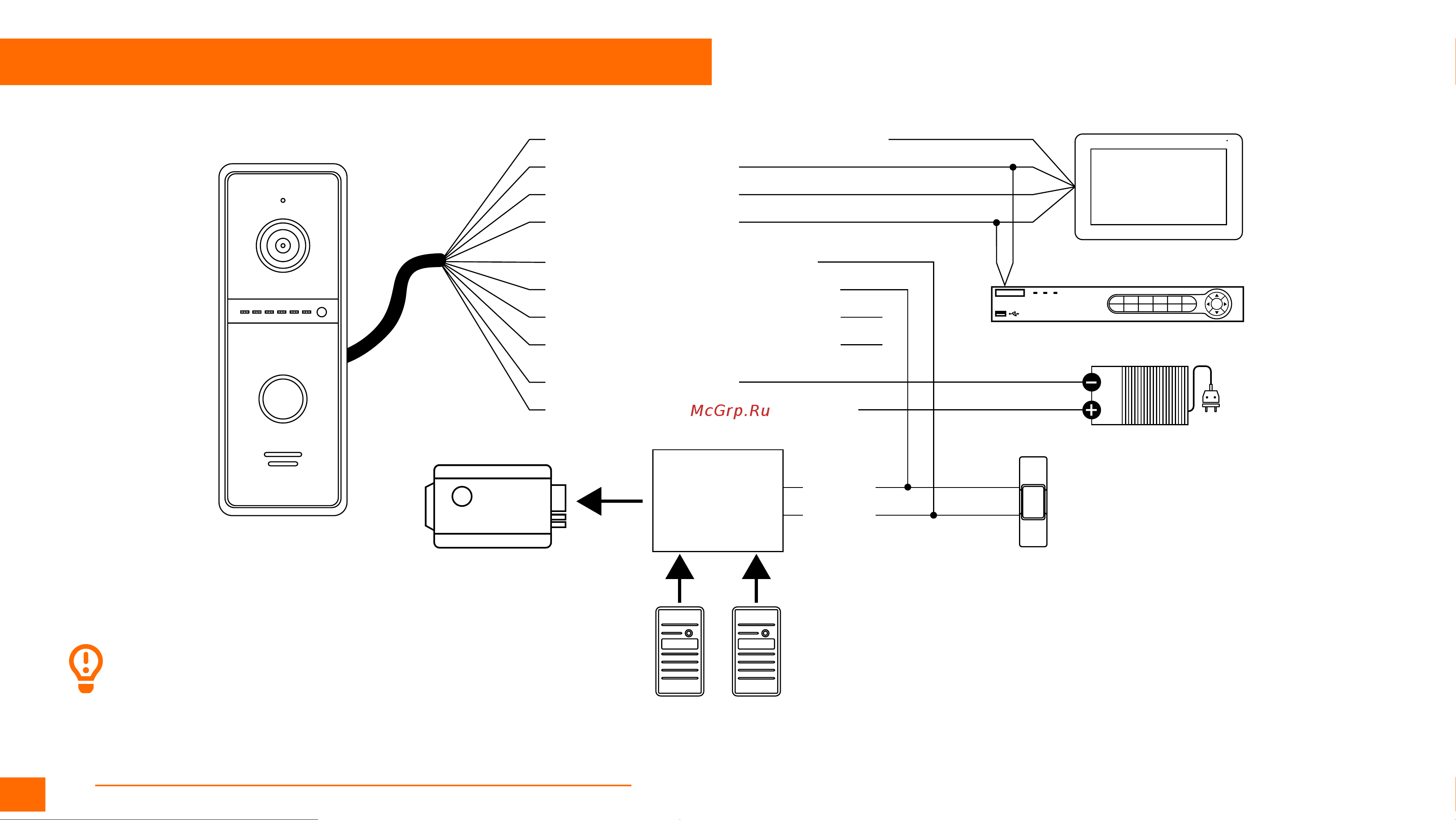

Рис. 13 Схема подключения панелей FANTASY к контроллеру СКУД через кнопку выхода

ПОДКЛЮЧЕНИЕ ПАНЕЛЕЙ FANTASY К КОНТРОЛЛЕРУ

ВНИМАНИЕ!

Любая вызывная панель Novicam® FANTASY может быть

подключена к контроллеру СКУД. Для этого подключите

контакты реле вызывной панели Н.Р. и Общий параллель-

но кнопе выхода.
