- 3 -
NOVATEK-ELECTRO
PH-113
Настоящее Руководство по эксплуатации предназначено для ознакомления с устройством, требованиями
по безопасности, порядком эксплуатации и обслуживания Реле напряжения РН-113 (далее по тексту
«изделие», «РН-113»).
Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют.
Термины и сокращения:
Термин «Нормальное напряжение» означает, что входное напряжение соответствует всем
установленным Пользователем параметрам.
АПВ – автоматическое повторное включение;
МП – магнитный пускатель;
Umin – порог срабатывания РН-113 по минимальному напряжению;
Umax – порог срабатывания РН-113 по максимальному напряжению.
1 НАЗНАЧЕНИЕ
1.1 Назначение изделия
РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности
при недопустимых колебаниях напряжения в сети (после восстановления параметров сети включение
произойдет автоматически).
При мощности нагрузки до 7,0 кВт (ток до 32 А) отключение производится непосредственно РН-113,
выходные контакты которого включены в разрыв питания нагрузки.
При мощности, превышающей 7,0 кВт (ток более 32 А), отключение производится магнитным пускателем
соответствующей мощности, в разрыв питания катушки которого включены выходные контакты РН-113 (МП
в комплект поставки не входит).
РН-113 индицирует действующее значение входного напряжения и состояние выходного реле нагрузки.

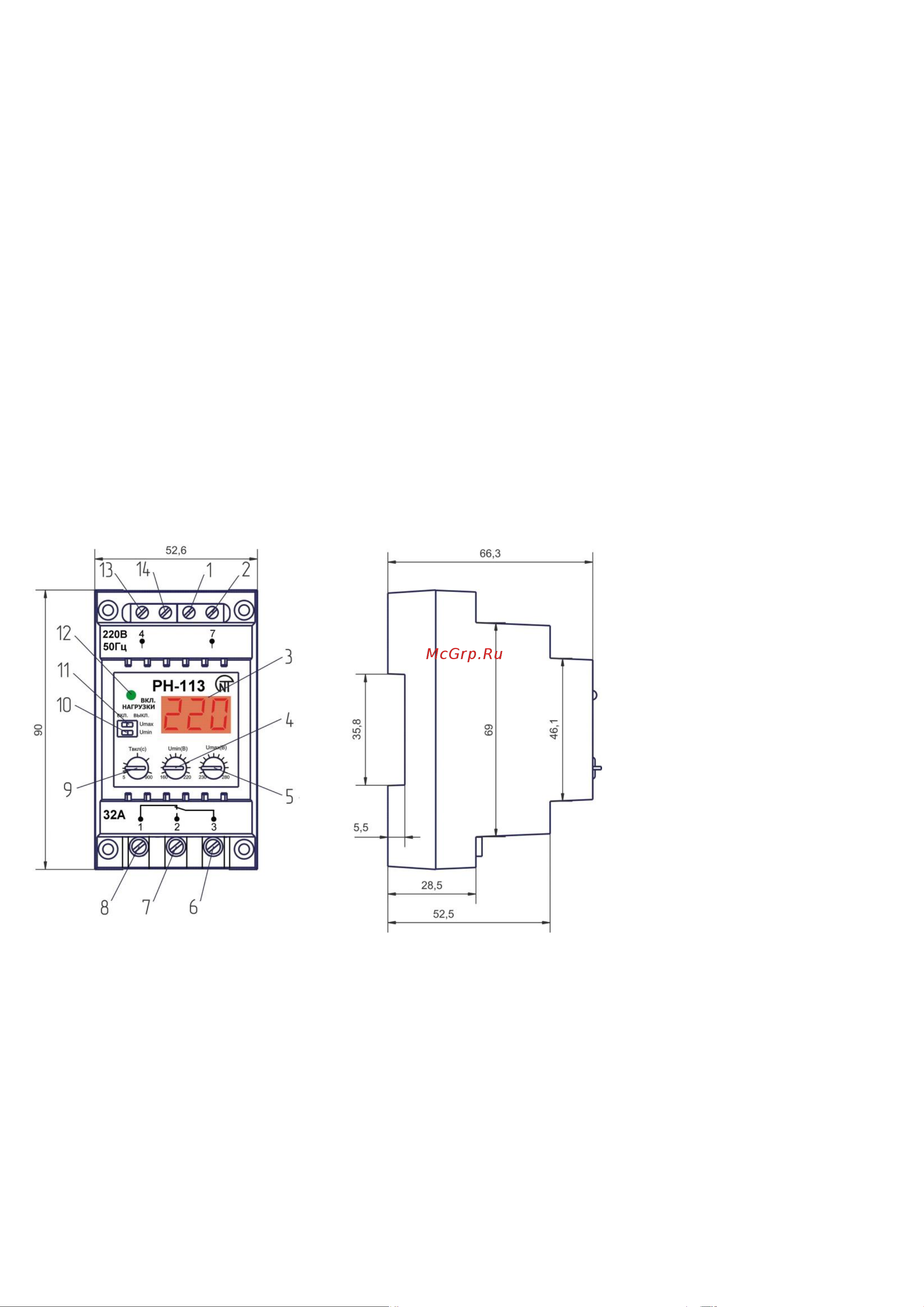

1.2 Органы управления, габаритные и установочные размеры РН-113 приведены на рисунке 1
1, 14 – незадействованные контакты;
2, 13 – входные контакты для
подключения питания изделия;
3 – трехразрядный семисегментный
индикатор (далее по тексту
индикатор);
4 – ручка установки порога
срабатывания изделия по
минимальному напряжению (Umin
(В));
5 – ручка установки порога
срабатывания изделия по
максимальному напряжению
(Umax(В));
6 – 8 – выходные контакты для
подключения нагрузки;
9 – ручка установки времени АПВ
(Твкл(с));
10 – переключатель контроля
минимального напряжения (Umin);
11 – переключатель контроля
максимального напряжения (Umax);
12 – светодиод включения нагрузки
(ВКЛ. НАГРУЗКИ).
Рисунок 1 – Органы управления, габаритные и установочные размеры РН-113
1.3 Условия эксплуатации
Изделие предназначено для эксплуатации в следующих условиях:
– температура окружающей среды от минус 35 до +55 ºС;
– атмосферное давление от 84 до 106,7 кПа;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
Если температура изделия после транспортирования или хранения отличается от температуры
среды, при которой предполагается эксплуатация, то перед подключением к электрической сети
выдержать изделие в условиях эксплуатации в течение двух часов (т.к. на элементах изделия возможна
конденсация влаги).
