- 6 -

113

NOVATEK-ELECTRO

3.1.2.3 Установить с помощью ручек, расположенных на лицевой панели, значения максимального

(Umax(В)) и минимального (Umin (В)) напряжения, при которых должно срабатывать РН-113 (пороги

срабатывания), а также время АПВ (Твкл(с)).

ВНИМАНИЕ! Чтобы не сломать или провернуть ручку, пожалуйста, не прилагайте чрезмерных

усилий при выполнении установочных операций.

3.1.2.4 Подключить изделие (контакты 4, 7 рис.2) к электрической сети.

3.1.2.5 Подать напряжение питания.

3.1.2.6 При необходимости, установить уточненные значения порогов срабатывания по максимальному

(Umax(В)) и минимальному (Umin (В)) напряжениям, а также время АПВ (Твкл(с)).

При вращении ручек на индикатор выводится значение соответствующего параметра одновременно с

миганием точек.

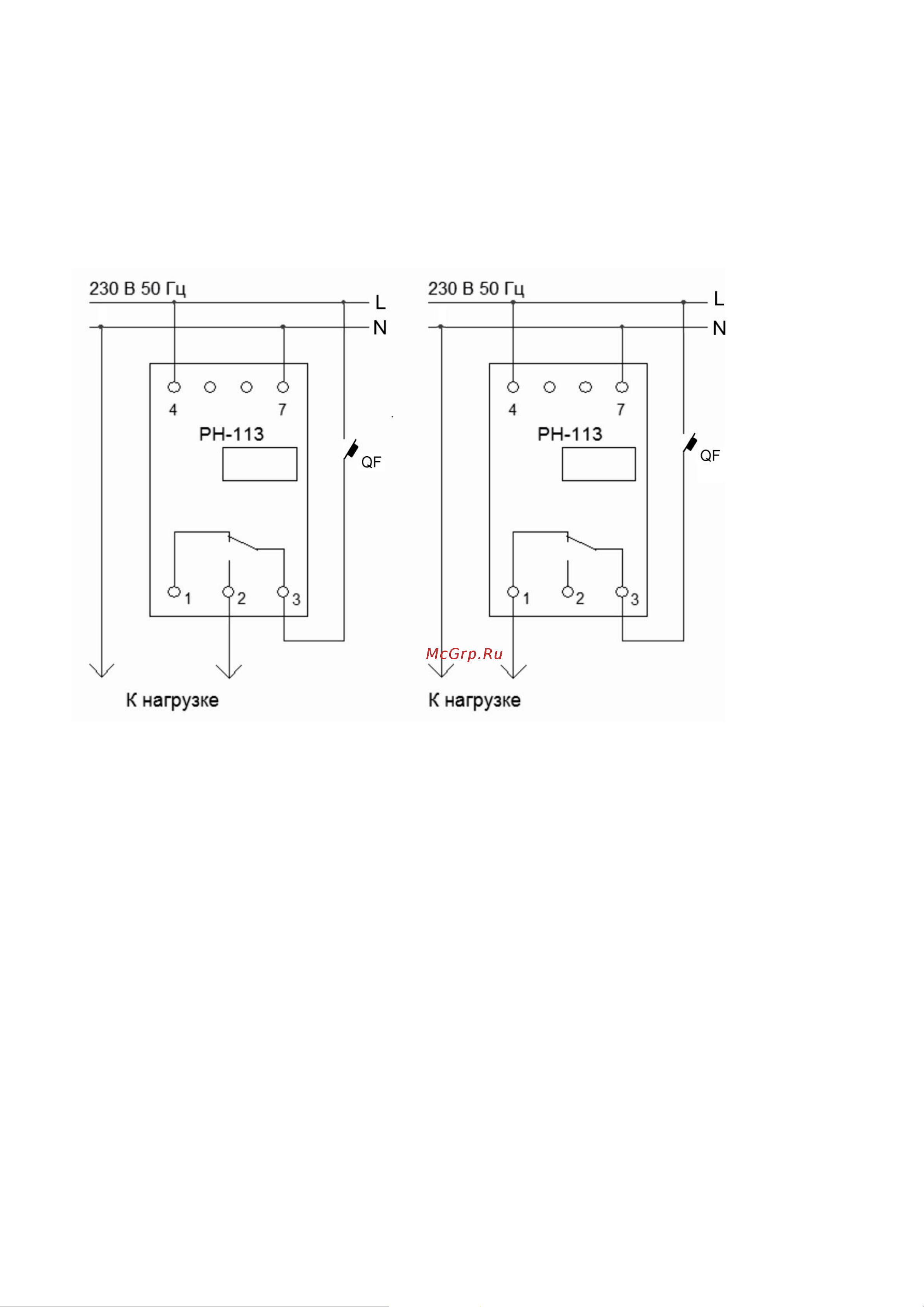

Вариант 1 Вариант 2

L – фаза;

N – нейтраль;

QF – автоматический выключатель на ток 32 А.

Примечание – Состояние выходных контактов показано при обесточенном изделии

Рисунок 2 – Схема подключения РН-113

3.2 Использование изделия

3.2.1 Изделие может находиться в следующих состояниях:

– «Нормальная работа», при этом нагрузка включена, горит светодиод ВКЛ. НАГРУЗКИ, а на

индикаторе отображается значение контролируемого напряжения;

– «Авария», при этом нагрузка отключена, индикатор включения нагрузки не горит, на индикатор

выводится значение контролируемого напряжения в мигающем режиме;

– «Индикация времени АПВ», при этом нагрузка отключена; светодиод ВКЛ. НАГРУЗКИ не горит; на

индикатор выводится время в секундах, оставшееся до окончания выдержки времени АПВ, и горит

точка в младшем разряде индикатора. После завершения времени АПВ изделие перейдет в

состояние «Нормальная работа» при условии нормального напряжения на входе.

3.2.2 Изделие может работать в четырех независимых режимах:

– «Реле минимального напряжения» (при включенном переключателе Umin и выключенном

переключателе Umax): изделие переходит в состояние «Авария» при снижении входного

напряжения ниже порога срабатывания по минимальному напряжению Umin;

– «Реле максимального напряжения» (при включенном переключателе Umax и выключенном

переключателе Umin): изделие переходит в состояние «Авария» при повышении входного

напряжения выше порога срабатывания по максимальному напряжению Umax;

– «Реле напряжения» (при включенных переключателях Umin и Umax): изделие переходит в

состояние «Авария» при снижении входного напряжения ниже Umin или при повышении входного

напряжения выше Umax;

– «Реле времени с задержкой на включение» (при выключенных переключателях Umin и Umax).
