www.hammer-pt.com

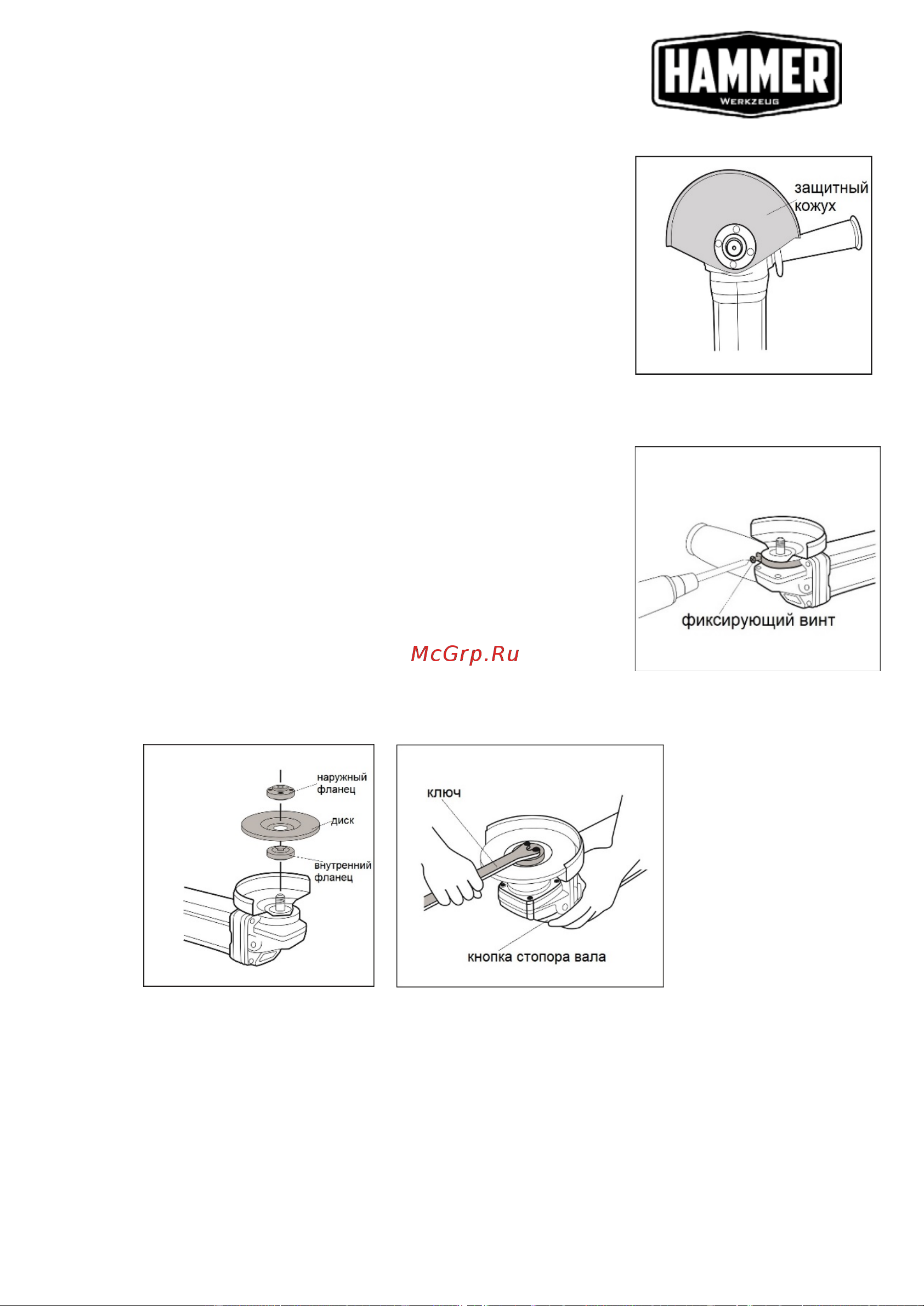

Защитный кожух. Рис.2

Установите защитный кожух на посадочную поверхность

электроинструмента так, чтобы кулачки кодирования

кожуха совпали с выемками на посадочной поверхности.

Затем проверните кожух на 180º по часовой стрелке

или против часовой стрелки (Рис.2).

Затяните винт защитного кожуха (Рис.3)

Установите защитный кожух так, чтобы исключался

выброс искр в направлении оператора.

Защитный кожух должен поддаваться повороту только

после того, как будет ослаблен винт защитного кожуха! В

противном случае электроинструмент нельзя больше

использовать, и он должен быть передан

сервисной службе. Рис.3

Кулачки кодирования гарантируют установку только

подходящего к электроинструменту защитного кожуха.

Установка диска.

1. Наденьте внутренний фланец на шпиндель.

Обеспечьте совмещение шлицов фланца и шпинделя.

(Рис. 4)

2. Наденьте на шпиндель шлифовальный диск и

уложите его на внутренний фланец. Убедитесь в том, что

он плотно прижат.

Рис.4 Рис.5

3. Теперь накрутите на шпиндель наружный фланец с внутренней резьбой, при

этом обратите внимание на то, какой стороной его надевать, это зависит от типа

применяемого диска. Шлифовальный диск необходимо зажимать той стороной

наружного фланца, на которой имеется кольцевой выступ, входящий во

внутреннее отверстие диска. Отрезной диск необходимо зажимать плоской

стороной наружного фланца (Рис.4).
