Продолжение таблицы 1
Входные/
выходные
разъемы
общие
TV1, TV2 для 43LF/50LU/65LU или ANT(T/C), ANT(S/S2) для
43LU (антенные коаксиальные входы);
CI (разъем под СА-модуль);
USB1, USB2 (входы для USB-носителей);
LAN для 43LF/50LU/65LU или RJ45 для 43LU (LAN-вход для
подключения проводной сети Интернет).
видеовходы
MINI AV-IN (PAL/NTSC/SECAM);
HDMI 1 (ARC), HDMI 2 для 43LU/50LU/65LU или HDMI-1 (ARC),
HDMI-2 для 43LF.
аудиовходы L, R в составе MINI AV-IN.
аудиовыходы OPTICAL-OUT;
AUDIO-OUT (подключения наушников).
43LF 43LU 50LU
65LU
Максимальная выходная мощность канала звукового
сопровождения, Вт, не менее 2 x 8,0
Разрешающая способность ЖК панели в режиме монитора,
пикселей 1920х1080 3840x2160
Размер экрана по диагонали, мм
1090 1090 1270
1650
Максимальная потребляемая мощность, Вт
75 80 130
160
Потребляемая мощность в режиме энергосбережения, Вт
68 69 92
130
Потребляемая мощность в режиме ожидания, Вт, не более 0,5
Класс энергоэффективности A
Годовое потребление энергии*, кВт•ч/год
99 101 134
190
Дальность действия системы ДУ, м, не менее
5
Напряжение питания ПДУ, В от 2,4 до 3,3
Стандарт VESA, мм 200 x 200 300 x 300
*Потребление энергии на основании потребляемой мощности телевизора, работающего 4 ч в
день в течение 365 дней
Таблица 2 – Масса и габаритные размеры
Модель
телевизора
Масса телевизора
без упаковки, кг,
не более
Габаритные размеры телеви-
зора с установленными опор-
ными ножками, мм, не более
(высота × ширина × глубина)
Габаритные размеры теле-
визора без установленных
опорных ножек, мм, не более
(высота × ширина × глубина)
43LF1218 6,2 609x956x223 556x956x87
43LU1218 7,4 614x957x258 559x957x87
50LU1218 9,3 700x1110x228 644x1110x88
65LU1218 14,9 886x1445x350 833x1445x89
4.1 СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МАТЕРИАЛОВ
43LF:
золото – 0,009 г; серебро – 0,071 г; палладий – 0,002 г.
43LU/50LU/65LU
: золото – 0,009 г; серебро – 0,071 г; палладий – 0,002 г.
5 ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ!
На веб-сайте ОАО «Витязь» http://www.vityas.com Вы можете ознакомиться с
рекомендациями по подключению устройств и настройке телевизоров.
Внешний вид телевизоров и вид телевизоров со стороны кожуха зависит от модели
устройства. На рисунках 1-2 виды приведены схематически, только для обозначения
местоположения кнопки управления и панели разъемов. Изображение панелей разъемов
на риунках 3 - 5 соответствует Вашей модели и является фактическим.
5.1 ВНЕШНИЙ ВИД И ВИД ТЕЛЕВИЗОРОВ СО СТОРОНЫ КОЖУХА
1 – окно фотоприемника; 2 – индикатор режимов работы телевизора; 3 - кнопка управления;
4 - опорная ножка левая; 5 -опорная ножка правая.
Рисунок 1
Рисунок 2
ПРИМЕЧАНИЕ − Внешний вид и дизайн телевизора может быть изменен без предварительного
уведомления.
РЭ 250а
8
9

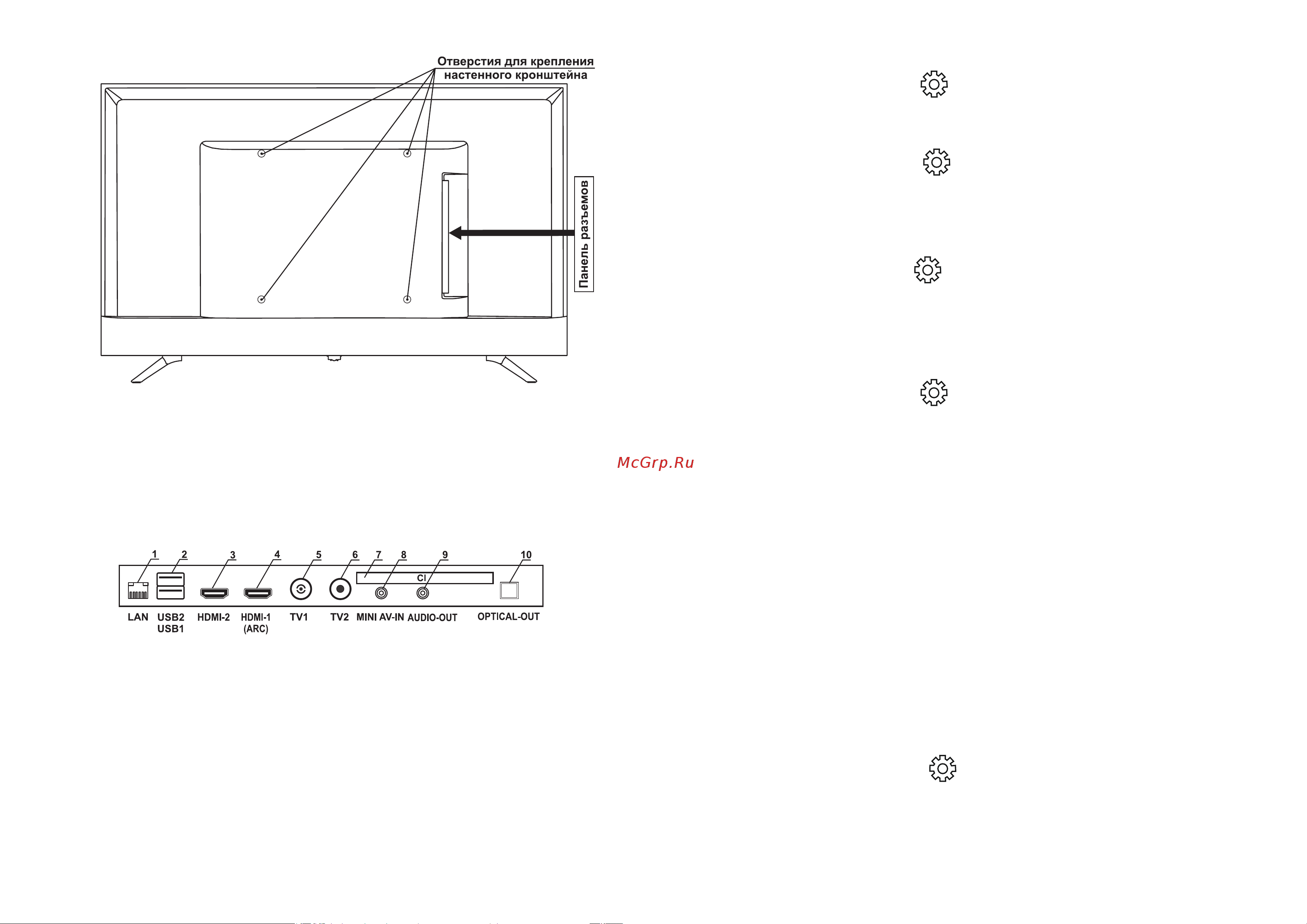

5.2 ПАНЕЛЬ РАЗЪЕМОВ ТЕЛЕВИЗОРА
1 – вход LAN для подключения к сети Интернет; 2 – разъемы USB1, USB2 для подключения
внешнего накопителя c флэш-памятью или периферийных устройств; 3 – мультимедийный вход
высокого разрешения HDMI-2; 4 – мультимедийный вход высокого разрешения HDMI-1 (ARC),
поддерживающий функцию ARC; 5 - гнездо для подключения антенны эфирного или кабельного
телевещания TV1; 6 – гнездо для подключения спутниковой антенны TV2; 7 – слот СI для
подключения СА-модуля или СА-модуля с картой условного доступа; 8 - композитный разъем
MINI AV-IN; 9 – аналоговый выход звука AUDIO-OUT; 10 – оптический цифровой выход звука
OPTICAL-OUT.
Рисунок 3
5.3 УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ КНОПКОЙ УПРАВЛЕНИЯ
♦ Для переключения телевизора из дежурного режима в рабочий
кратковременно нажмите кнопку управления (см. рис.1, поз.3)
В рабочем режиме длительное нажатие кнопки управления
включает функциональное меню, а также перемещает курсор по
позициям меню.
Для выполнения назначенной функции, выбрав позицию меню,
кратковременно нажмите кнопку управления.
Позиции функционального меню выполняют:
– включение режима Smart TV из режима TV. Двойное кратковременное нажатие
кнопки управления на этой позиции в режиме Smart TV переключает телевизор на режим TV;
- возврат на шаг в режиме меню;
- выход из меню;
- переключение из рабочего режима в дежурный;
/ - регулировку громкости звука.
ВНИМАНИЕ! Управление остальными функциями телевизора осуществляется только
пультом дистанционного управления.
5.4 КРЕПЛЕНИЕ ОПОРНЫХ НОЖЕК К ТЕЛЕВИЗОРУ И ТЕЛЕВИЗОРА НА СТЕНЕ
ВНИМАНИЕ! Все операции по установке опорных ножек на телевизор и креплению
телевизора на стене производить вдвоем с особой осторожностью, не прилагая
чрезмерных усилий. Используйте ручную отвертку, а не электрический шуруповерт.
Изготовитель не несет ответственности за любые поломки или травмы, вызванные
неправильной установкой или неправильным обращением с телевизором.
Перед снятием (установкой) опорных ножек и кронштейна отключите вилку сетевого
шнура от розетки электросети.
Обязательно следуйте приведенным ниже инструкциям. Неправильная установка опорных
ножек и кронштейна на кожухе телевизора, неправильное крепление телевизора на стене,
использование винтов, отличных от входящих в комплект поставки, – все это может привести к
повреждению или падению телевизора.
♦ Крепление опорных ножек на телевизор.
ВНИМАНИЕ! Для обеспечения устойчивости телевизора, соблюдайте правильность
установки опорных ножек. Опорные ножки должны располагаться таким образом,
чтобы их большая выступающая часть находилась со стороны экрана. Неправильно
установленные опорные ножки могут привести к опрокидыванию телевизора.
• Телевизор расположите лицевой стороной вниз на ровной горизонтальной поверхности,
площадь которой больше площади экрана. Примите меры (подстелите какую-нибудь ткань),
препятствующие повреждению экрана.
• На нижнюю часть корпуса телевизора в соответствии с маркировкой на ножках и корпусе
телевизора (см. рисунок 6) поочередно установите опорные ножки. Большая выступающая
часть ножек должна находиться со стороны экрана. Закрепите самонарезающими винтами из
комплекта поставки телевизора.
24
25
8 РЕЖИМ SMART TV
8.1 ОСНОВНАЯ СТРАНИЦА РЕЖИМА SMART TV
ВНИМАНИЕ! Описание настройки и управления телевизором в режиме SMART TV в
данном разделе приведены только для справки.
♦ Нажмите кнопку
на пульте ДУ, чтобы перейти на основную страницу режима SMART TV.
• Кнопками навигации или с помощью мыши в левой части основной страницы установите
курсор на нужную пиктограмму и кнопкой ОК включите раздел:
- ПРОСМОТР ТВ ( ) - перечень источников сигнала;
- МУЛЬТИМЕДИА ( ) - пря
мой доступ к файлам на USB-носителях, подключенных к телевизору;
- ПОПУЛЯРНЫЕ ПРИЛОЖЕНИЯ
( ) - перечень приложений, рекомендованных к
установке на данном т
елевизоре;
- МОИ ПРИЛОЖЕНИЯ ( ) - перечень установленных и вновь устанавливаемых приложений;
- РЕКОМЕНДАЦИИ ( ) - вкла
дки приложений для управления работой телевизора в
режиме SMART TV;
- НАС
ТРОЙКА ( ) - прямой доступ к настройкам сети, языка, времени и домашней страницы.
Выберите пик
тограмму, затем кнопкой ► переместитесь в правую часть основной страницы.
Откройте список определенных приложений или запустите нужное приложение, произведите
повторную настройку и т.д.
ПРИМЕЧАНИЯ
1 Пользователь может устанавливать приложения различными способами. Для
нормальной работы части приложений требуется внешнее оборудование.
2 Некоторые функции с пульта дистанционного управления недоступны. Для более
удобного управления, пожалуйста, используйте USB-мышь и клавиатуру.
• Рекомендации по управление с помощью мыши:
- щелчок - щелкните мышью и немедленно отпустите;
- нажмите и удерживайте - щелкните мышью и удерживайте не менее трех секунд;
- нажатие левой клавиши мыши приводит к тому же эффекту, что и нажатие кнопки OK ПДУ;
- нажатие правой клавиши мыши приводит к тому же эффекту, что и нажатие кнопки ПД У.
• Выбор языка отображаемых надписей и меню.
Установите курсор на пиктограмму
, затем на вкладку ЯЗЫК. Нажмите кнопку ОК и
выберите нужный Вам.
• Выбор метода ввода.
Установите курсор на пиктограмму
, затем на вкладку ВСЕ НАСТРОЙКИ. Нажмите
кнопку ОК, переместите курсор на вкладку УНИВЕРСАЛЬНЫЙ, включите меню и в строке
МЕТОД ВВОДА выберите нужный Вам.
Кроме предустановленного метода ввода, Вы также можете загрузить и установить другие.
• Настройка даты и времени.
Установите курсор на пиктограмму
, затем на вкладку ВРЕМЯ и нажмите кнопку ОК. В
строке АВТОМАТИЧЕСКИЕ ДАТА И ВРЕМЯ по умолчанию установлена опция СЕТЬ.
Для ручной установки времени выключите эту опцию. Затем выберите нужный Вам часовой
пояс (строка НАСТРОЙКА ЧАСОВОГО ПОЯСА) и настройте дату и время (строка НАСТРОЙКИ
ВРЕМЕНИ).
• Все настройки.
Установите курсор на пиктограмму
, затем на вкладку ВСЕ НАСТРОЙКИ и нажмите
кнопку ОК. Подменю НАСТРОЙКА содержит вкладки доступа к настройкам, описание которых
приведено выше или ниже по тексту (СЕТЬ, ЯЗЫК). Кроме того, устанавливая курсор на вкладки
данного подменю, Вы можете ознакомиться с информацией об устройстве и выполнить
дополнительные настройки:
- УНИВЕРСАЛЬНЫЙ - изменить имя устройства, дату и время, метод ввода; просмотреть
информацию об объеме внутренней памяти и подключенных USB-носителях, отформатировать их;
ВНИМАНИЕ! Перед форматированием создайте резервную копию файлов, поскольку
при форматировании все данные с USB-носителя будут удалены.
- ВОССТАНОВЛЕНИЕ СИСТЕМЫ - выполнить восстановление системы или обновление
программного обеспечения (по сети или с USB-носителя);
ВНИМАНИЕ! Во время процесса сброса настройки и восстановления операционной
системы не предпринимайте никаких действий по управлению телевизором до тех пор,
пока не произойдет удаление настроек.
После сброса выполните настройку в соответствии с описанием в пункте 6.4
ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА ТВ СИСТЕМЫ.
- ДРУГОЕ - просмотреть учетную запись, перезагрузить устройство;
- СВЕДЕНИЯ - ознакомиться с полной информацией об устройстве.
• Настройка основной страницы.
Установите курсор на пиктограмму
, затем на вкладку НАСТРОЙКИ ОСНОВНОЙ
СТРАНИЦЫ и нажмите кнопку ОК. Выберите заставку на рабочий стол основной страницы и
стиль.
Рисунок 2
ПРИМЕЧАНИЕ − Внешний вид и дизайн телевизора может быть изменен без предварительного
уведомления.
