5 ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ!
На веб-сайте ОАО «Витязь» http://www.vityas.com Вы можете ознакомиться с рекомен-
дациями по подключению устройств и настройке телевизоров.
Внешний вид телевизоров и вид телевизоров со стороны кожуха зависит от модели
устройства. На рисунках 1-2 виды приведены схематически, только для обозначения ме-
стоположения кнопки управления и панели разъемов. Изображение панели разъемов на
риунке 3 соответствует Вашей модели и является фактическим.
5.1 ВНЕШНИЙ ВИД И ВИД ТЕЛЕВИЗОРОВ СО СТОРОНЫ КОЖУХА

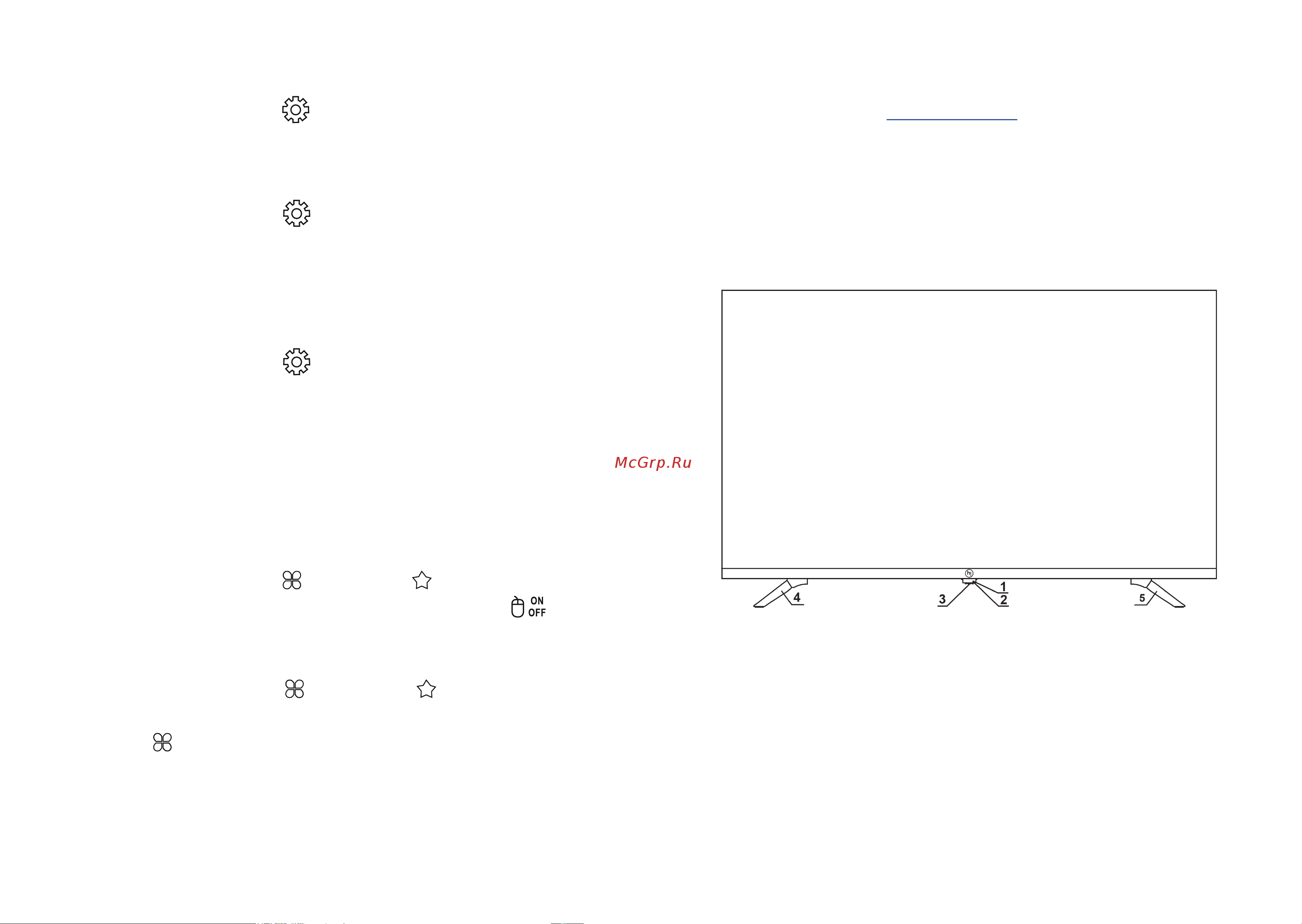

1 – окно фотоприемника; 2 – индикатор режимов работы телевизора; 3 – кнопка управления;
4 – опорная ножка левая; 5 – опорная ножка правая.
Рисунок 1
7
7
6
Продолжение таблицы 1
Входные/
выходные
разъемы
общие
TV1, TV2 для 43LF/50LU/65LU или ANT(T/C), ANT(S/S2) для
43LU (антенные коаксиальные входы);
CI (разъем под СА-модуль);
USB1, USB2 (входы для USB-носителей);
LAN для 43LF/50LU/65LU или RJ45 для 43LU (LAN-вход для
подключения проводной сети Интернет).
видеовходы
MINI AV-IN (PAL/NTSC/SECAM);
HDMI 1 (ARC), HDMI 2 для 43LU/50LU/65LU или HDMI-1 (ARC),
HDMI-2 для 43LF.
аудиовходы L, R в составе MINI AV-IN.
аудиовыходы OPTICAL-OUT;
AUDIO-OUT (подключения наушников).
43LF 43LU 50LU
65LU
Максимальная выходная мощность канала звукового
сопровождения, Вт, не менее 2 x 8,0
Разрешающая способность ЖК панели в режиме монитора,
пикселей 1920х1080 3840x2160
Размер экрана по диагонали, мм
1090 1090 1270
1650
Максимальная потребляемая мощность, Вт
75 80 130
160
Потребляемая мощность в режиме энергосбережения, Вт
68 69 92
130
Потребляемая мощность в режиме ожидания, Вт, не более 0,5
Класс энергоэффективности A
Годовое потребление энергии*, кВт•ч/год
99 101 134
190
Дальность действия системы ДУ, м, не менее
5
Напряжение питания ПДУ, В от 2,4 до 3,3
Стандарт VESA, мм 200 x 200 300 x 300
*Потребление энергии на основании потребляемой мощности телевизора, работающего 4 ч в
день в течение 365 дней
Таблица 2 – Масса и габаритные размеры
Модель
телевизора
Масса телевизора
без упаковки, кг,
не более
Габаритные размеры телеви-
зора с установленными опор-
ными ножками, мм, не более
(высота × ширина × глубина)
Габаритные размеры теле-
визора без установленных
опорных ножек, мм, не более
(высота × ширина × глубина)
43LF1218 6,2 609x956x223 556x956x87
43LU1218 7,4 614x957x258 559x957x87
50LU1218 9,3 700x1110x228 644x1110x88
65LU1218 14,9 886x1445x350 833x1445x89
5 ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ!
На веб-сайте ОАО «Витязь» http://www.vityas.com Вы можете ознакомиться с
рекомендациями по подключению устройств и настройке телевизоров.
Внешний вид телевизоров и вид телевизоров со стороны кожуха зависит от модели
устройства. На рисунках 1-2 виды приведены схематически, только для обозначения
местоположения кнопки управления и панели разъемов. Изображение панели разъемов
на рисунке 3 соответствует Вашей модели и является фактическим.
5.1 ВНЕШНИЙ ВИД И ВИД ТЕЛЕВИЗОРОВ СО СТОРОНЫ КОЖУХА
1 – окно фотоприемника; 2 – индикатор режимов работы телевизора; 3 - кнопка управ
4 - опорная ножка левая; 5 -опорная ножка правая.
Рисунок 1
ПРИМЕЧАНИЕ − Внешний вид и дизайн телевизора может быть изменен без предварительного
уведомления.
РЭ 250а
27
26
8.2 ПОДКЛЮЧЕНИЕ К СЕТИ ИНТЕРНЕТ
• Беспроводное подключение сети (Wi-Fi).
Установите курсор на пиктограмму
, затем на вкладку СЕТЬ, включите меню и в строке
WI-FI нажмите кнопку ОК. Переключите опцию в положение ВКЛ. Устройство автоматически
выполнит поиск точек доступа беспроводной сети. Выберите свою и нажмите кнопку ОК. Введите,
при необходимости пароль, установите на вкладку ПОДКЛЮЧИТЬ и снова нажмите кнопку ОК.
• Проводное подключение сети (Ethernet).
Установите курсор на пиктограмму
, затем на вкладку СЕТЬ, включите меню и в строке
ETHERNET нажмите кнопку ОК. В строке АВТОПОДКЛЮЧЕНИЕ выберите опцию ВКЛ. Устройство
автоматически получит IP-адрес.
Если не удалось подключиться автоматически, отключите автоматическое подключение,
переместите курсор на строку ПОДКЛЮЧИТЬСЯ ВРУЧНУЮ и нажмите кнопку ОК. Выберите
строку НАСТРОЙКА IP, включите меню и введите IP-адрес, маску подсети, шлюз и DNS1, DNS2.
Затем установите курсор на вкладку ОК и нажмите кнопку ОК.
• Портативная точка доступа.
Установите курсор на пиктограмму
, затем на вкладку СЕТЬ, включите меню и в строке
ПОРТАТИВНАЯ ТОЧКА ДОСТУПА нажмите кнопку ОК. В строке НАСТРОЙКИ ХОТ-СПОТА
включите функцию и произведите настройку:
- ИМЯ СЕТИ - ввод нового имени, с которым будет отображаться точка доступа в сети;
- БЕЗОПАСНОСТЬ - выбор опции WPA2 PSK (подключение точки доступа по паролю) или
опции НИКТО (беспарольное подключение точки доступа);
- ВВЕДИТЕ ПАРОЛЬ - ввод своего пароля длиной более восьми символов при выборе
опции WPA2 PSK в строке БЕЗОПАСНОСТЬ.
Переместите курсор на вкладку СОХРАНИТЬ и нажмите кнопку ОК. Теперь другие устройства
можно подключать по Wi-Fi к телевизору, работающему в качестве точки доступа.
8.3 ПРИЛОЖЕНИЯ
• Браузер.
Установите курсор на пиктограмму
(или пиктограмму ), затем на вкладку БРАУЗЕР и
нажмите кнопку ОК. Загрузится поисковая система GOOGLE. Кнопкой
включите
отображение визуального курсора на экране телевизора, установите его на поисковую строку и
нажмите кнопку ОК. Затем введите поисковую запись.
• Установка приложений.
Установите курсор на пиктограмму
(или пиктограмму ), затем на вкладку МАГАЗИН
ПРИЛОЖЕНИЙ и нажмите кнопку ОК. Выберите приложение и установите его.
Вы также можете установить приложение с локального диска (USB-носителя). В разделе МОИ
ПРИЛОЖЕНИЯ (
) переместите курсор на вкладку ВСЕ ПРИЛОЖЕНИЯ, нажмите кнопку ОК и
выберите вкладку ФАЙЛОВЫЙ МЕНЕДЖЕР. Включите меню и выберите вкладку ПРИЛОЖЕНИЯ.
Войдите и выберите установочный файл на локальном диске. Затем загрузите приложение.
ПРИМЕЧАНИЕ - При установке некоторых приложений необходимо настроить
безопасность при установке.
• Удаление приложений.
В разделе МОИ ПРИЛОЖЕНИЯ ( ) переместите курсор на вкладку УМНЫЙ ПОМОЩНИК,
нажмите кнопку ОК и установите курсор на вкладку УПРАВЛЕНИЕ ПРИЛОЖЕНИЯМИ. Включите
меню и выберите приложение, которое хотите удалить. Нажмите кнопку ОК, переместите курсор
на строку УДАЛЕНИЕ ПРИЛОЖЕНИЯ и снова нажмите кнопку ОК.
ПРИМЕЧАНИЕ - Удалить можно только вновь установленные приложения.
8.4 МУЛЬТИМЕДИЙНЫЙ ПРОИГРЫВАТЕЛЬ
♦ Вставьте USB-носитель в один из разъемов USB1 или USB2 телевизора.
• В режиме SMART TV установите курсор на пиктограмму
, затем выберите нужную Вам
вкладку раздела МУЛЬТИМЕДИА (ВСЕ, ВИДЕО, МУЗЫКА, ФОТО) и нажмите кнопку ОК. Вкладка
ВСЕ включает меню СПИСОК ДИСКОВ.
• Выбор медиафайлов.
В меню СПИСОК ДИСКОВ вкладки КАРТИНКА, МУЗЫКА И ВИДЕО содержат списки
всех соответствующих медиафайлов, записанных на подключенные USB-носители или на
внутреннюю память телевизора.
Выберите нужный Вам файл на вкладках. Или сначала выберите USB-носитель, а затем
папку, файл. Кнопкой ОК включите его проигрывание, кнопкой
остановите.
• Проигрывание медиафайлов.
Управляйте проигрыванием медиафайлов с помощью кнопок экранной панели управления
(включается/выключается кнопкой ОК) или кнопками ПДУ:
-
- пауза/пуск проигрывания;
-
- остановка проигрывания файлов;
-
- ускоренная перемотка назад видео и аудио файлов;
-
- ускоренная перемотка вперед видео и аудио файлов.
Выбор позиции
включает меню дополнительной настройки проигрывания медиафайлов.
ПРИМЕЧАНИЯ
1 Телевизор поддерживает большинство USB-носителей и жестких дисков стандарта
USB2.0. Если носитель или жесткий диск не распознаются телевизором, это не является
неисправностью телевизора.
2 USB-разъемы телевизора поддерживают напряжение 5 В и максимальный ток 500 мА.
РЭ 250а
8 9
5.2 ПАНЕЛИ РАЗЪЕМОВ ТЕЛЕВИЗОРОВ
43LF
1 – вход LAN для подключения к сети Интернет; 2 – разъемы USB1, USB2 для подключения
внешнего накопителя c флэш-памятью или периферийных устройств; 3 – мультимедийный вход
высокого разрешения HDMI-2; 4 – мультимедийный вход высокого разрешения HDMI-1 (ARC),
поддерживающий функцию ARC; 5 - гнездо для подключения антенны эфирного или кабельного
телевещания TV1; 6 – гнездо для подключения спутниковой антенны TV2; 7 – слот СI для
подключения СА-модуля или СА-модуля с картой условного доступа; 8 - композитный разъем
MINI AV-IN; 9 – аналоговый выход звука AUDIO-OUT; 10 – оптический цифровой выход звука
OPTICAL-OUT.
Рисунок 3
43LU/50LU
1 - гнездо для подключения спутниковой антенны ANT(S/S2); 2 – гнездо для подключения
антенны эфирного или кабельного телевещания ANT(T/C); 3 – вход RJ45 для проводного
подключения к сети Интернет; 4 – разъемы USB1, USB2 для подключения внешнего накопителя
c флэш-памятью или периферийных устройств; 5 – мультимедийный вход высокого разрешения
HDMI 2; 6 – мультимедийный вход высокого разрешения HDMI 1 (ARC), поддерживающий
функцию ARC; 7 – аналоговый выход звука AUDIO-OUT; 8 - композитный разъем MINI AV-IN;
9 – слот СI для подключения СА-модуля или СА-модуля с картой условного доступа
10 – оптический цифровой выход звука OPTICAL-OUT.
Рисунок 4
65LU
1 - гнездо для подключения спутниковой антенны TV2; 2 – гнездо для подключения антенны
эфирного или кабельного телевещания TV1; 3 – вход LAN для проводного подключения
к сети Интернет; 4 – разъемы USB1, USB2 для подключения внешнего накопителя c флэш-
памятью или периферийных устройств; 5 – мультимедийный вход высокого разрешения HDMI 2;
6 – мультимедийный вход высокого разрешения HDMI 1 (ARC), поддерживающий функцию ARC;
7 – аналоговый выход звука AUDIO-OUT; 8 - композитный разъем MINI AV-IN; 9 – слот СI для
подключения СА-модуля или СА-модуля с картой условного доступа; 10 – оптический цифровой
выход звука OPTICAL-OUT.
Рисунок 5
5.3 УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ КНОПКОЙ УПРАВЛЕНИЯ
♦ Для переключения телевизора из дежурного режима в рабочий
кратковременно нажмите кнопку управления (см. рис.1, поз.3)
В рабочем режиме длительное нажатие кнопки управления
включает функциональное меню, а также перемещает курсор по
позициям меню.
Для выполнения назначенной функции, выбрав позицию меню,
кратковременно нажмите кнопку управления.
Позиции функционального меню выполняют:
– включение режима Smart TV из режима TV. Двойное кратковременное нажатие
кнопки управления на этой позиции в режиме Smart TV переключает телевизор на режим TV;
- возврат на шаг в режиме меню;
- выход из меню;
- переключение из рабочего режима в дежурный;
/ - регулировку громкости звука.
ВНИМАНИЕ! Управление остальными функциями телевизора осуществляется только
пультом дистанционного управления.
5.4 КРЕПЛЕНИЕ ОПОРНЫХ НОЖЕК К ТЕЛЕВИЗОРУ И ТЕЛЕВИЗОРА НА СТЕНЕ
ВНИМАНИЕ! Все операции по установке опорных ножек на телевизор и креплению
телевизора на стене производить вдвоем с особой осторожностью, не прилагая
чрезмерных усилий. Используйте ручную отвертку, а не электрический шуруповерт.
Изготовитель не несет ответственности за любые поломки или травмы, вызванные
неправильной установкой или неправильным обращением с телевизором.
Перед снятием (установкой) опорных ножек и кронштейна отключите вилку сетевого
шнура от розетки электросети.
Обязательно следуйте приведенным ниже инструкциям. Неправильная установка опорных
ножек и кронштейна на кожухе телевизора, неправильное крепление телевизора на стене,
использование винтов, отличных от входящих в комплект поставки, – все это может привести к
повреждению или падению телевизора.
♦ Крепление опорных ножек на телевизор.
ВНИМАНИЕ! Для обеспечения устойчивости телевизора, соблюдайте правильность
установки опорных ножек. Опорные ножки должны располагаться таким образом,
чтобы их большая выступающая часть находилась со стороны экрана. Неправильно
установленные опорные ножки могут привести к опрокидыванию телевизора.
• Телевизор расположите лицевой стороной вниз на ровной горизонтальной поверхности,
площадь которой больше площади экрана. Примите меры (подстелите какую-нибудь ткань),
препятствующие повреждению экрана.
• На нижнюю часть корпуса телевизора в соответствии с маркировкой на ножках и корпусе
телевизора (см. рисунок 6) поочередно установите опорные ножки. Большая выступающая
часть ножек должна находиться со стороны экрана. Закрепите самонарезающими винтами из
комплекта поставки телевизора.

Похожие устройства

Скачать
