Dell Inspiron 5348 (5348-1543) [38/119] Последовательность действий
![Dell Inspiron 5348 (5348-1543) [38/119] Последовательность действий](/views2/1114337/page38/bg26.png)
Последовательность действий

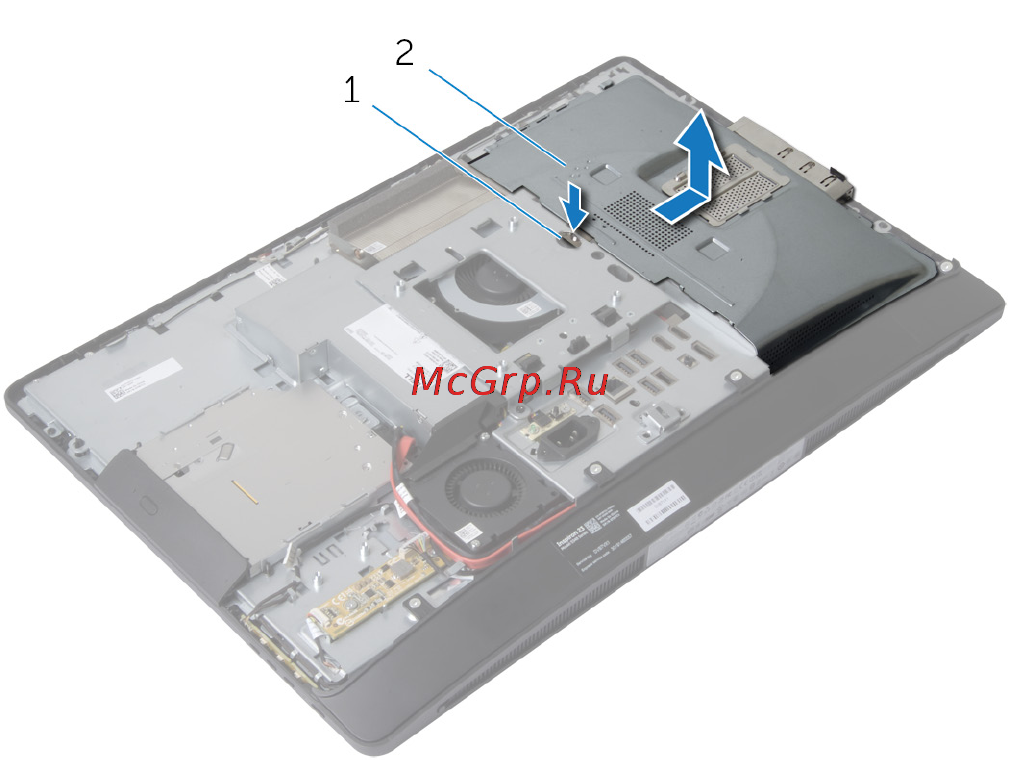

1 Нажмите на фиксирующие защелки и сдвиньте экран системной платы,
чтобы освободить ее из пазов на корпусе компьютера.
2 Приподнимите экран системной платы и снимите его с корпуса компьютера.
1 защелка 2 экран системной платы
38
