Dell Inspiron 5348 (5348-1543) Инструкция по эксплуатации онлайн [51/119] 107771
![Dell Inspiron 5348 (5348-1543) Инструкция по эксплуатации онлайн [51/119] 107771](/views2/1114337/page51/bg33.png)

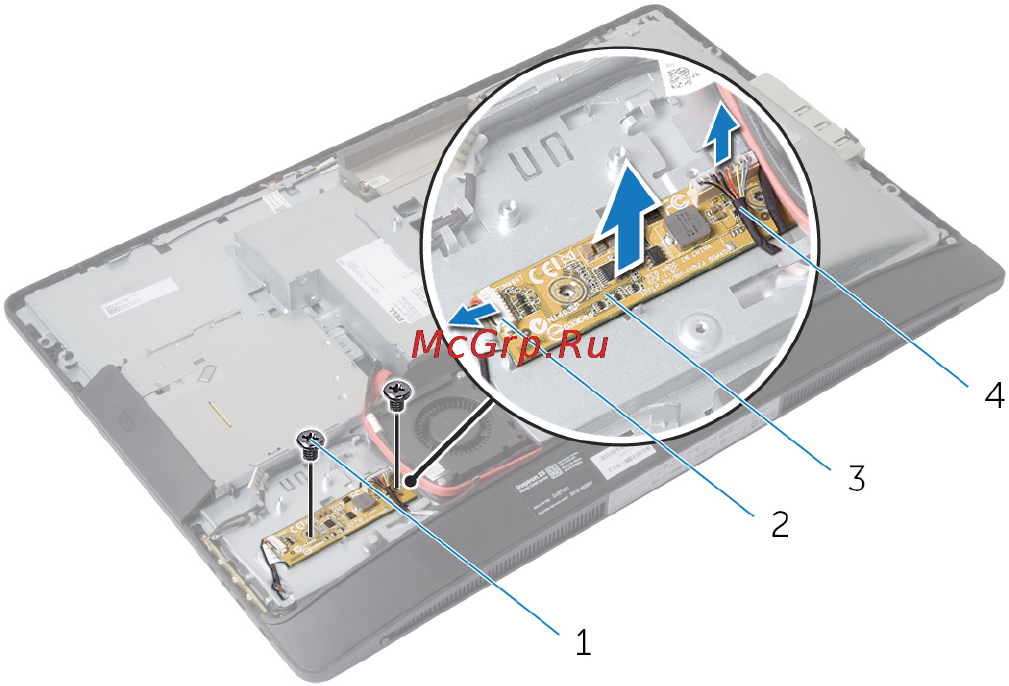

3 Приподнимите плату преобразователя и извлеките ее из корпуса компьютера.
1 винты (2 шт.) 2 кабель питания подсветки
дисплея
3 плата преобразователя 4 кабель платы
преобразователя
51
