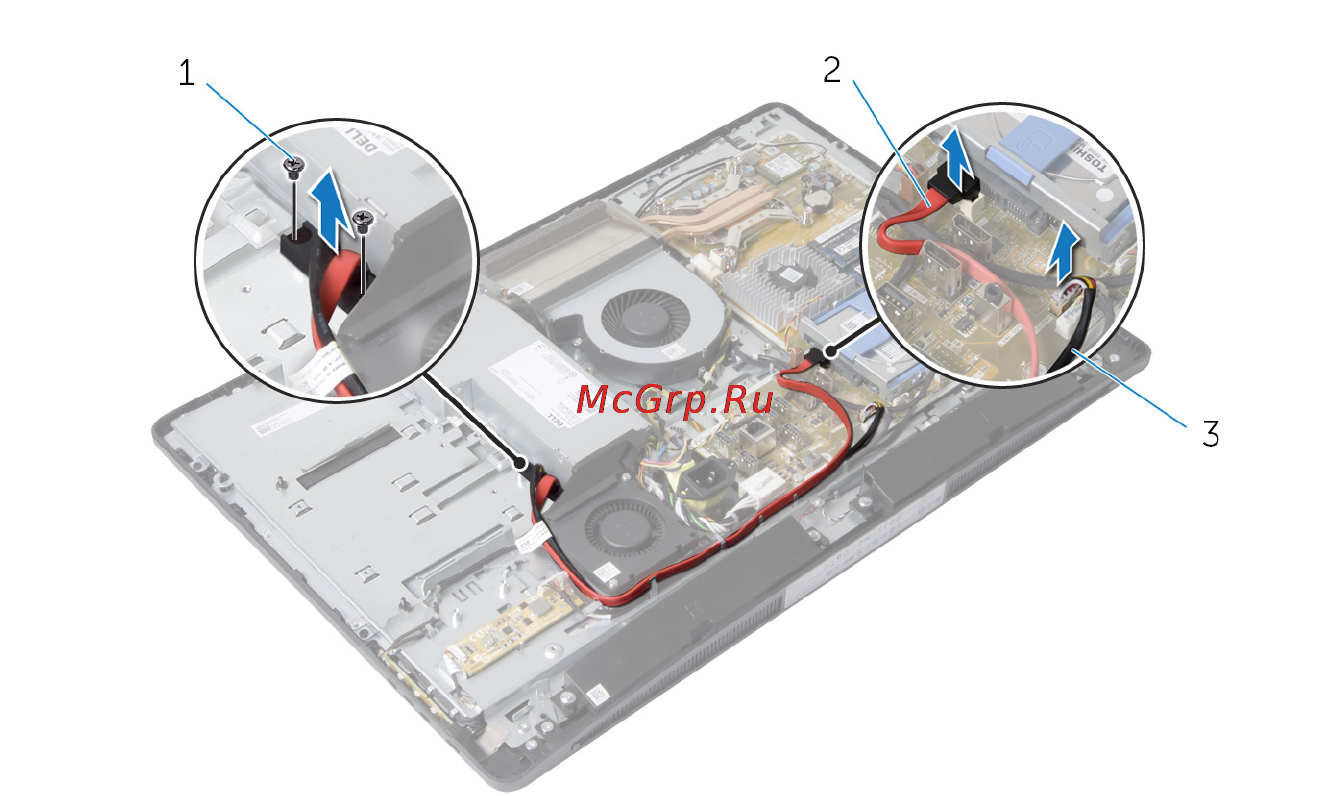

8 Поднимите соединительную платку и снимите ее с корпуса компьютера.
1 винты (2 шт.) 2 кабель передачи данных
3 кабель питания
72
