МОНТАЖ

9. МОНТАЖ ПРИБОРА

При монтаже учитывайте расстояния, указанные на рис. 1.

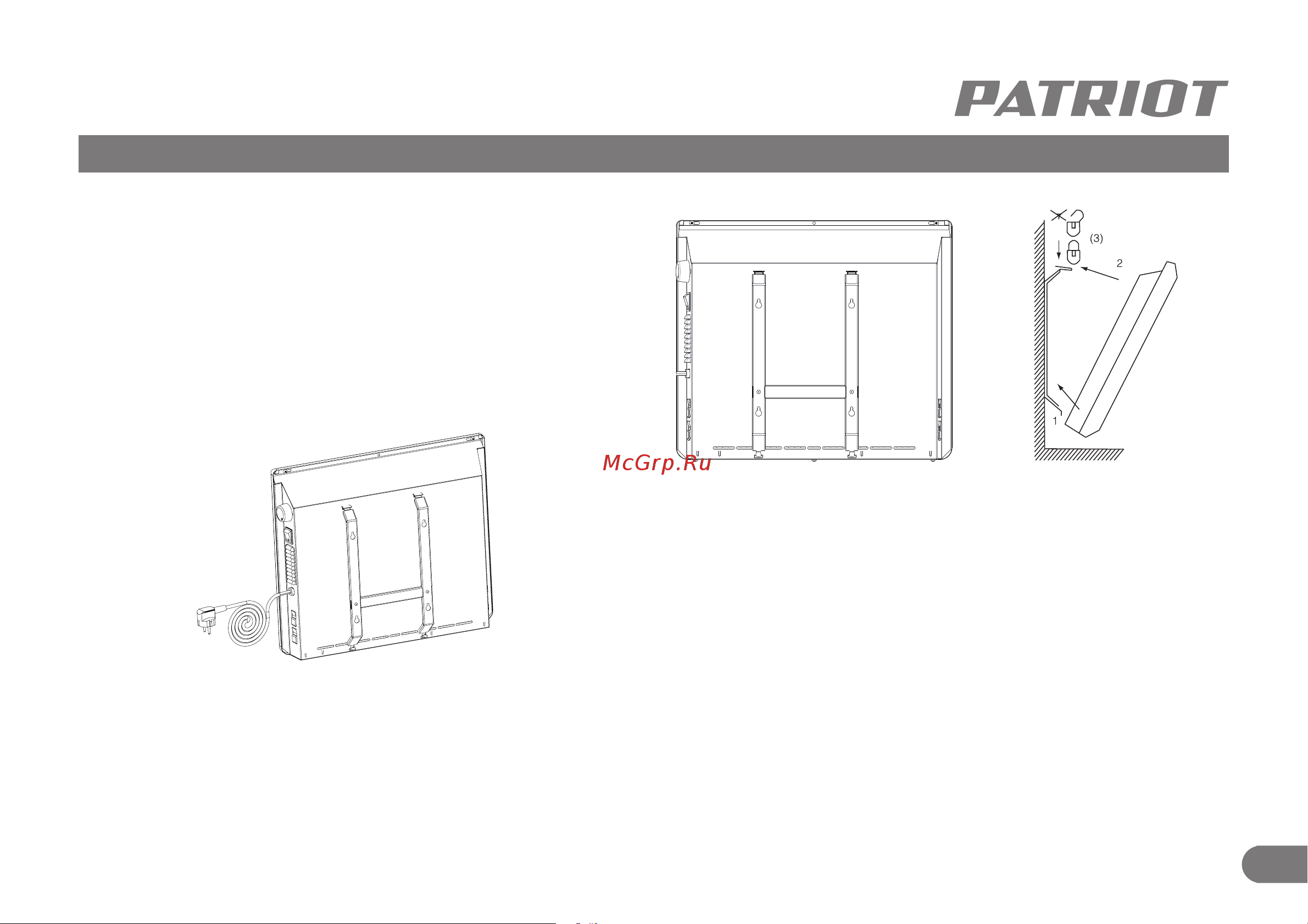

Настенный вариант установки

Закрепите кронштейны на стене с помощью саморезов. Крепеж-

ные отверстия находятся в нижней части кронштейнов.

С помощью кронштейнов установите обогреватель на стене у

пола, согласно рисункам ниже. Расстояние от прибора до пола

должно быть не менее 10 см.

Освободить настенный кронштейн от конвектора необходимо

следующим образом:

• нажмите на защелки и потяните кронштейн на себя;

• отметить и просверлить отверстия;

• поместить кронштейн на стену и закрепить его.

Закрепить прибор на кронштейне необходимо следующим обра-

зом:

• наденьте на кронштейн нижнюю часть конвектора при помощи

специальных отверстий, расположенных в нижней части кон-

вектора;

• наденьте верхнюю часть конвектора на кронштейн, зафиксиро-

вав его при помощи защелок на кронштейне.

Установка на полу

Используя опоры и ролики, которые идут в комплекте, а также

изучив схему крепления ниже, установите прибор на полу.

• перевернуть конвектор нижней частью кверху;

• зять одну из опорных ножек с роликами;

• приложить планку опорной ножки к месту крепления на кон-

Рис. 5

Рис. 6 Рис. 7
