МОНТАЖ / СХЕМА ЭЛЕКТРИЧЕСКАЯ / СРОК СЛУЖБЫ / ХРАНЕНИЕ / ДАТА ИЗГОТОВЛЕНИЯ

векторе так, чтобы выпуклая часть планки прилегала плотно к

корпусу конвектора, винтовое отверстие должно совпасть;

• закрепите опорную ножку с помощью специального пластико-

вого полуоборотного кре- пления, которое входит в комплект;

• так же установить вторую ножку.

10. СХЕМА ЭЛЕКТРИЧЕСКАЯ

S A1

230 В

SK1

SK2

E K1.1

E K 1. 2

EK1 — электронагреватель;

SK1 — терморегулятор;

SА1 — сетевой выключатель;

SK2 — защитный термостат;

SQ1 — датчик опрокидывания.

11. СРОК СЛУЖБЫ ПРИБОРА

Срок службы обогревателя 10 лет.

12. ХРАНЕНИЕ ПРИБОРА

• Убедитесь, что обогреватель полностью остыл, прежде чем

убрать его на хранение.

• В случае если обогреватель не планируется использовать дли-

тельное время, рекомендуется очистить его и убрать на хранение

(желательно в заводской упаковке) в прохладное сухое место.

• Изделия можно транспортировать в упаковке изготовителя

всеми видами крытого транспорта в соответствии с правилами

перевозки грузов, действующими на данном виде транспорта.

Условия транспортирования от минус 50 °С до плюс 50 °С при

относительной влажности до 80% с исключением ударов и пе-

ремещений внутри транспортного средства.

• Изделия должны храниться в упаковке изготовителя в условиях

хранения от плюс 5 °С до плюс 40 °С при относительной влаж-

ности до 80 %.

• Транспортирование и хранение изделий должно соответство-

вать указаниям манипуляционных знаков на упаковке.

13. ДАТА ИЗГОТОВЛЕНИЯ

Дата изготовления указана на обогревателе.

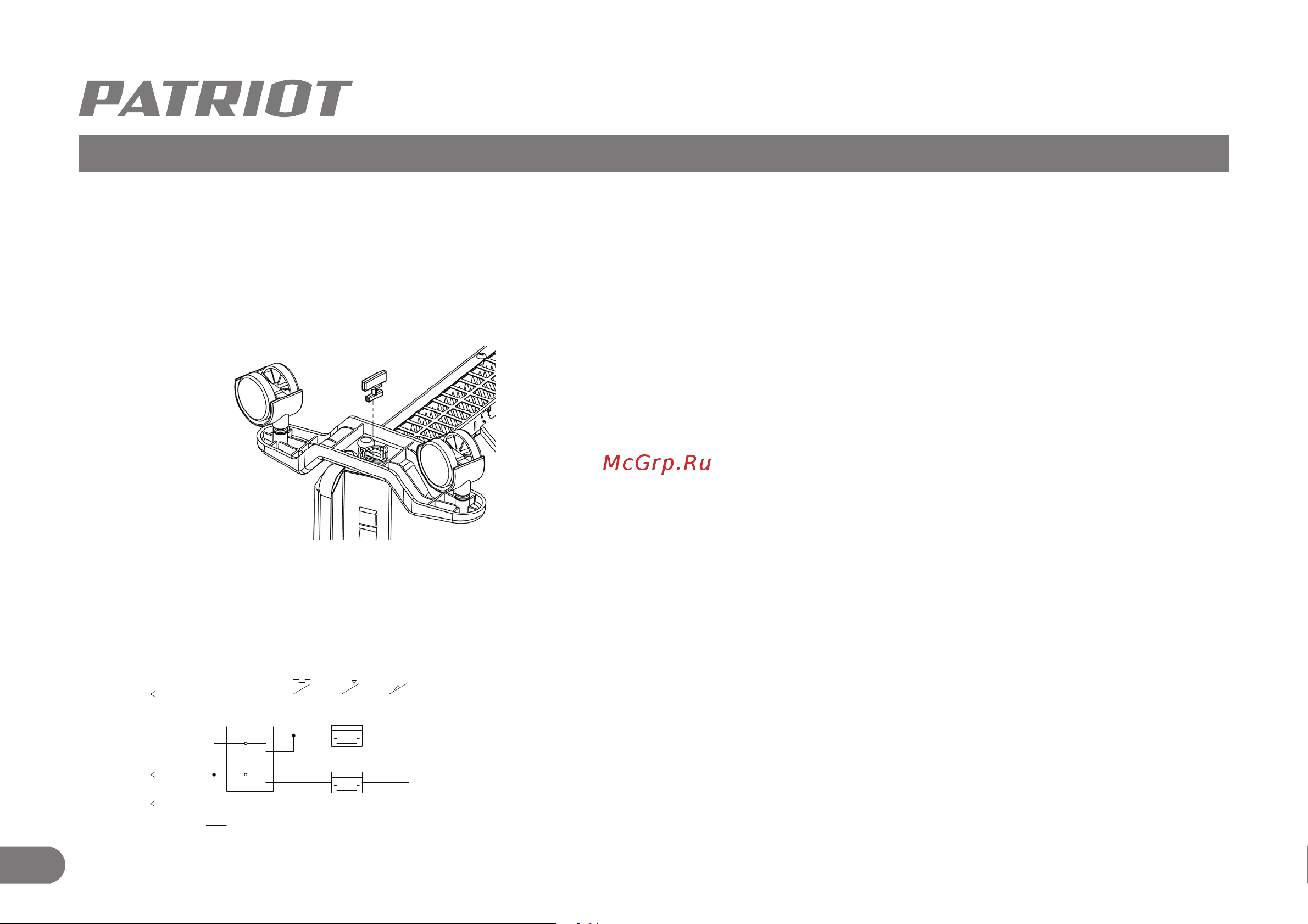

Рис. 8

EK1 — электронагреватель;

SK1 — терморегулятор;

SA1 — сетевой выключатель;

SK2 — защитный термостат;

SQ1 — датчик опрокидывания.
