Монтаж (отвод воздуха на улицу)

Монтаж v-образного клапана

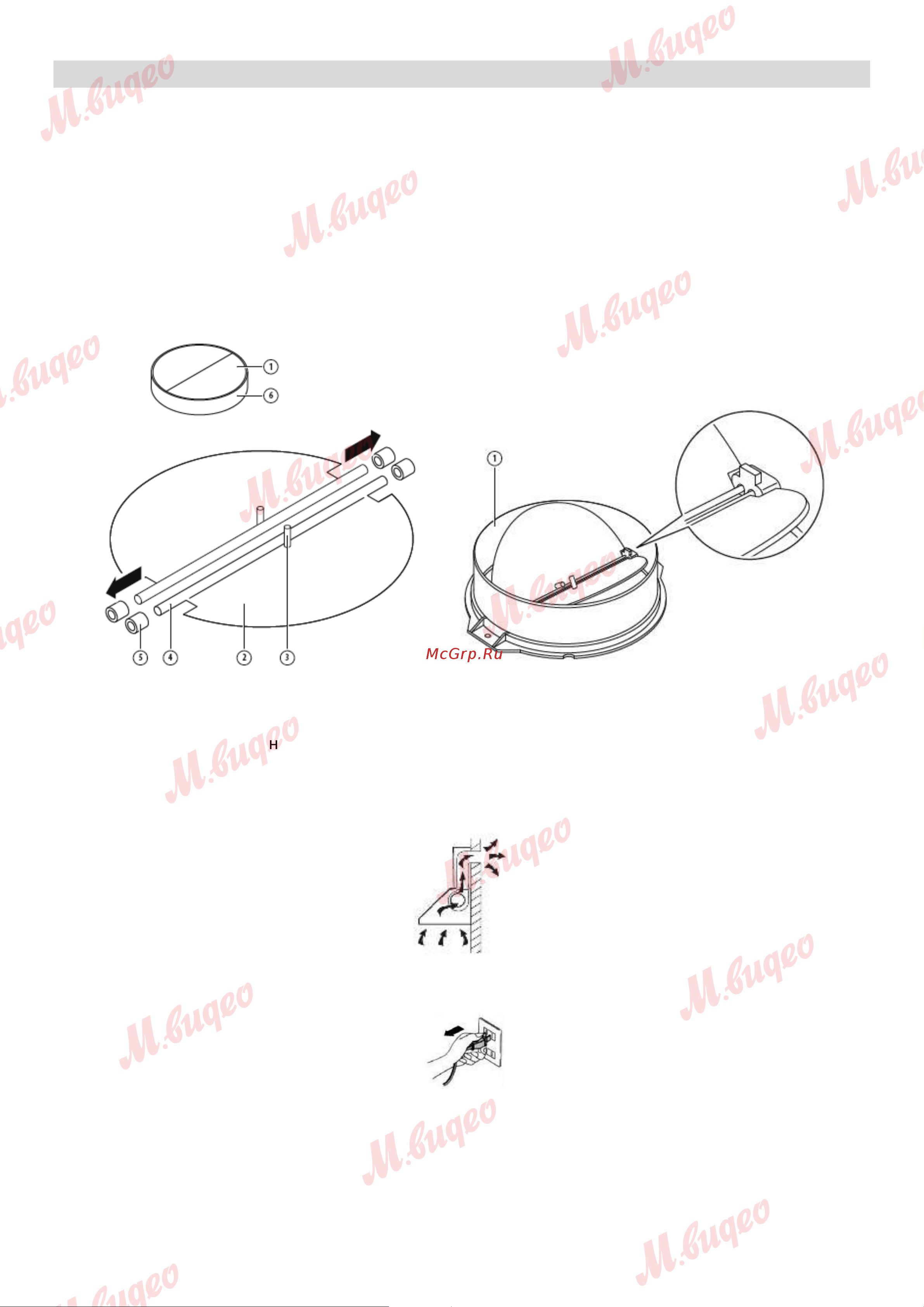

Если прибор не оснащен собранным V-образным клапаном, установите обе детали-половины на свои

места в корпусе. На рисунках приведен пример, как производить монтаж V -образного клапана. Вы-

пускное отверстие может не совпадать с тем, что изображено на рисунке, в зависимости от модели и

модификации.

Чтобы установить V-образный клапан необходимо:

 Установить детали-половины 2 на свои места в корпусе 6

 штырь 3 должен находиться сверху;

 вставить стержень 4 в отверстия 5 на корпусе;

 повторить данные шаги для второй половины

Монтаж

При наличии вентиляционного отверстия, выходящего наружу, вытяжка может быть подсоединена,

как показано на рисунке ниже, с помощью воздуховода (эмалированной, алюминиевой, гибкой трубы

или из негорючего материала с внутренним диаметром 150 мм).

1. Перед выполнением монтажа отключите прибор и выньте вилку из розетки.
