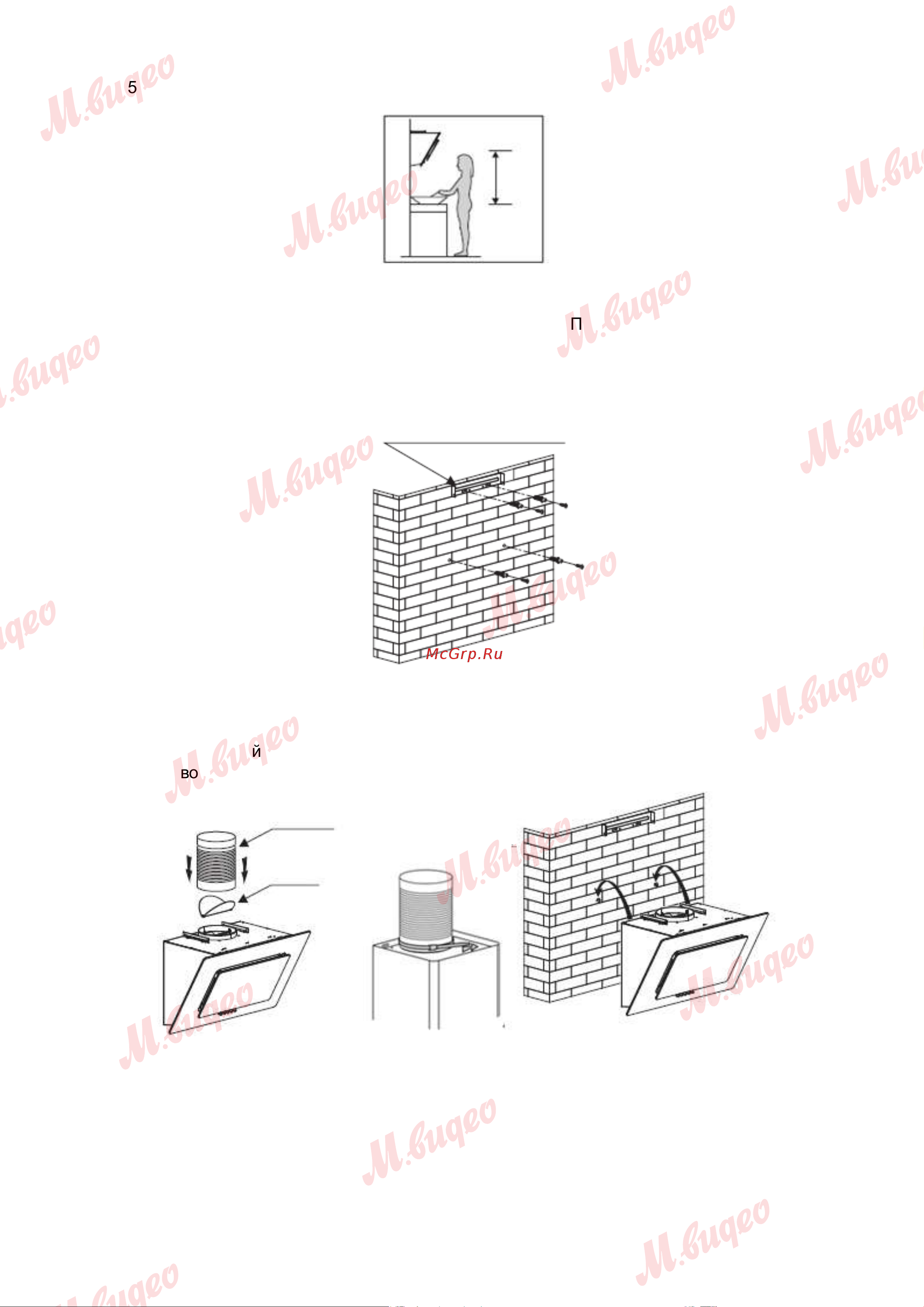

2. Для достижения наилучшей производительности вытяжка должна располагаться на расстоянии

65~75 см над варочной поверхностью.

3. После определения нужной высоты расположения вытяжки, отмерьте местоположение отверстий

для крепления прибора и кронштейна внутреннего короба. Просверлите 4 отверстия Ø 8: 2 для

крепления кронштейна внутреннего короба и 2 отверстия для крепления корпуса. Следите, чтобы

прибор был выровнен в горизонтальной плоскости. Место крепления кронштейна внутреннего

короба — самая высокая точка вытяжки. Для того чтобы подвесить вытяжку, винты должны вы-

ступать из стены на 2-3 мм. См. рис. 2.

4. С помощью дюбелей закрутите 4 х 30 мм винта в стену, затем с помощью двух винтов

4 мм х 40 мм закрепите кронштейн внутреннего короба на стене. См. рис. 2.

5. Установите обратный клапан и соединительный воздуховод. С помощью хомута закрепите соеди-

нительный воздуховод на обратном клапане. См. рис. 3. Подвесьте прибор. См. рис. 4.

6. Установите кронштейн внешнего короба на свое место при помощи двух винтов ST4*8 мм. Внут-

ренний короб должен свободно двигаться по вертикали. См. рис. 5.

Соединительный воздуховод

V-образный клапан

Рис. 3.

Рис. 4.

Кронштейн внутреннего короба

Рис. 2.

65-75см

Рис. 2.
