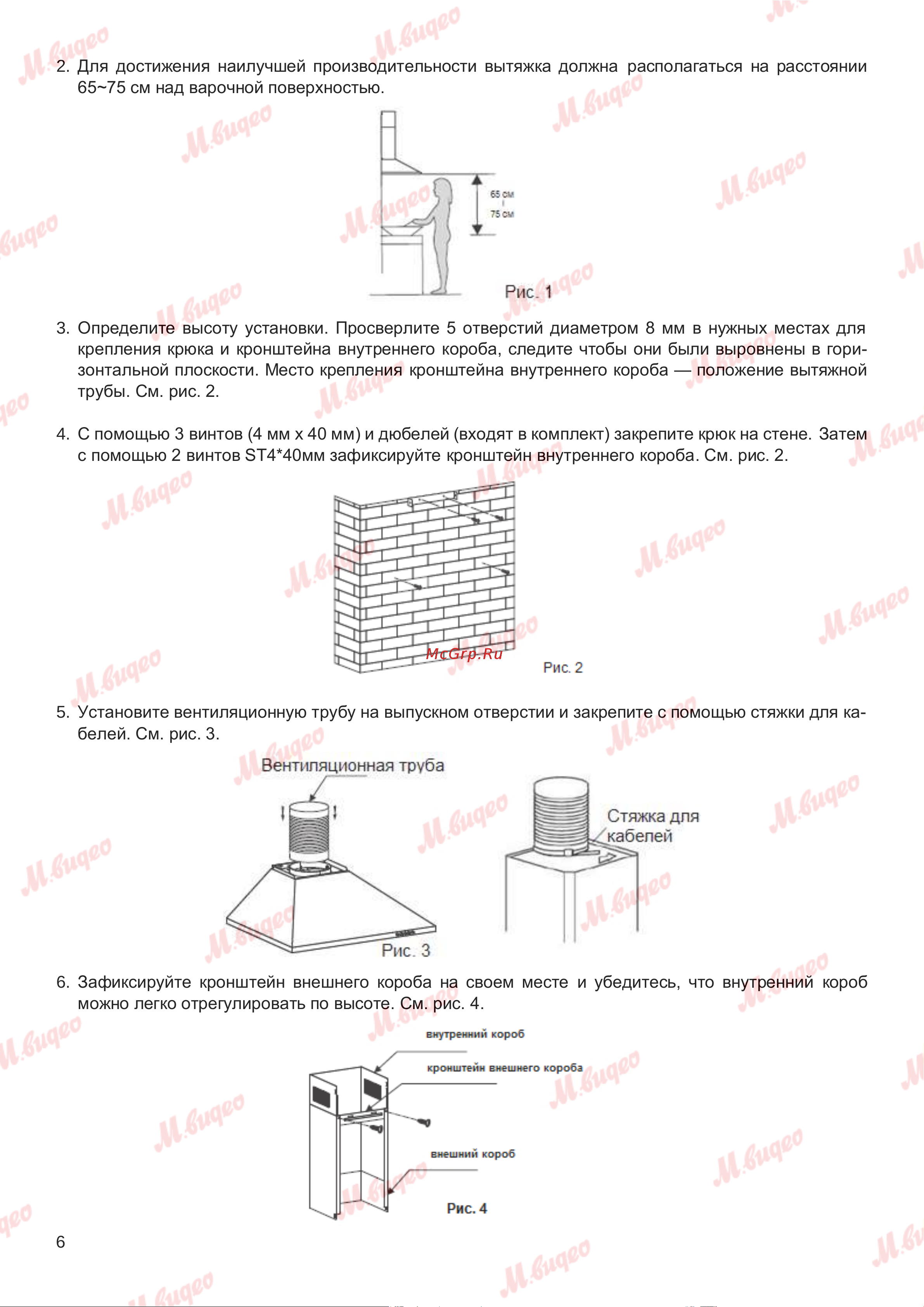

2. Для достижения наилучшей производительности вытяжка должна располагаться на расстоянии

65~75 см над варочной поверхностью.

3. Определите высоту установки. Просверлите 5 отверстий диаметром 8 мм в нужных местах для

крепления крюка и кронштейна внутреннего короба, следите чтобы они были выровнены в гори-

зонтальной плоскости. Место крепления кронштейна внутреннего короба — положение вытяжной

трубы. См. рис. 2.

4. С помощью 3 винтов (4 мм х 40 мм) и дюбелей (входят в комплект) закрепите крюк на стене. Затем

с помощью 2 винтов ST4*40мм зафиксируйте кронштейн внутреннего короба. См. рис. 2.

5. Установите вентиляционную трубу на выпускном отверстии и закрепите с помощью стяжки для ка-

белей. См. рис. 3.

6. Зафиксируйте кронштейн внешнего короба на своем месте и убедитесь, что внутренний короб

можно легко отрегулировать по высоте. См. рис. 4.
