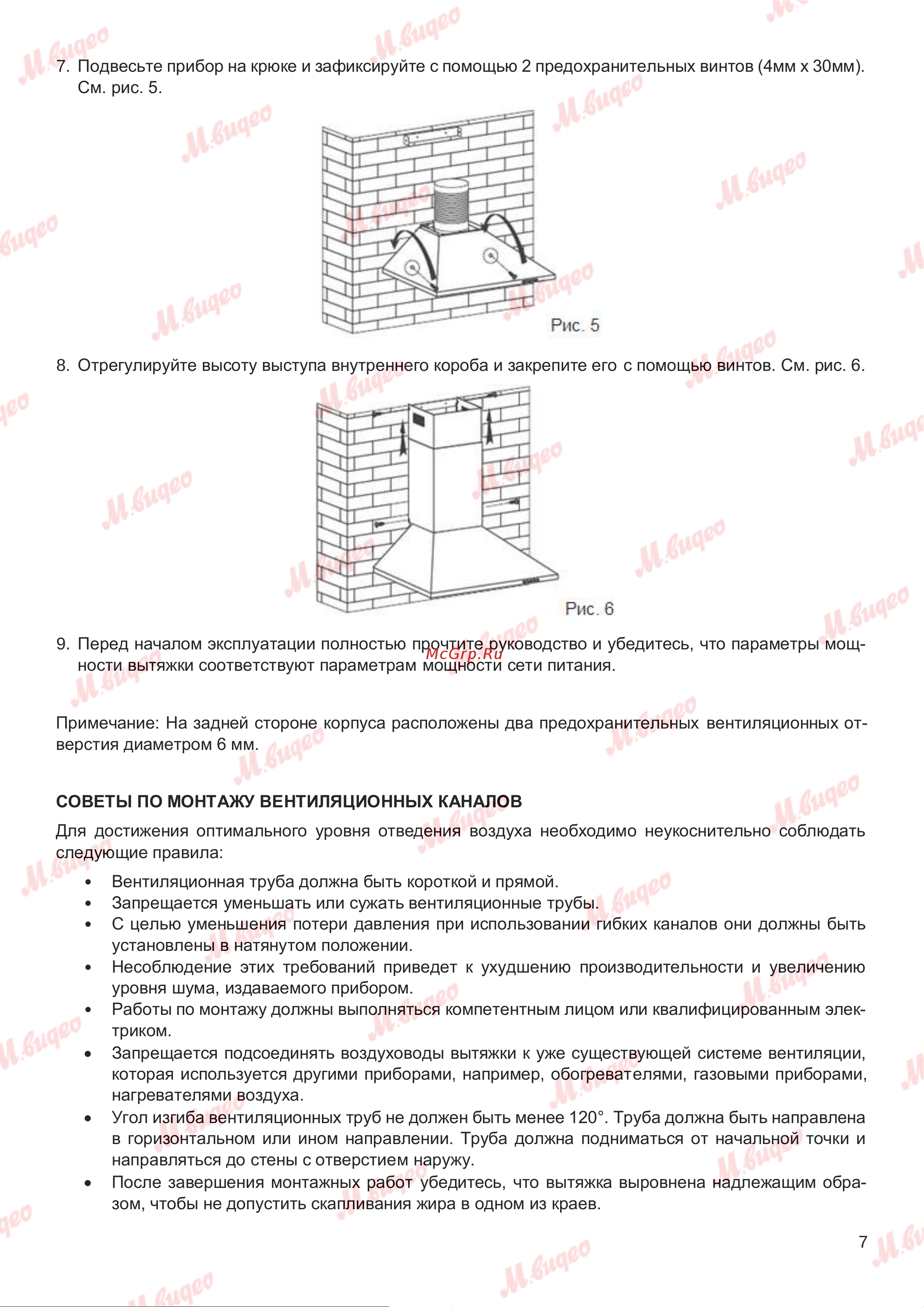

7. Подвесьте прибор на крюке и зафиксируйте с помощью 2 предохранительных винтов (4мм х 30мм).

См. рис. 5.

8. Отрегулируйте высоту выступа внутреннего короба и закрепите его с помощью винтов. См. рис. 6.

9. Перед началом эксплуатации полностью прочтите руководство и убедитесь, что параметры мощ-

ности вытяжки соответствуют параметрам мощности сети питания.

Примечание: На задней стороне корпуса расположены два предохранительных вентиляционных от-

верстия диаметром 6 мм.

СОВЕТЫ ПО МОНТАЖУ ВЕНТИЛЯЦИОННЫХ КАНАЛОВ

Для достижения оптимального уровня отведения воздуха необходимо неукоснительно соблюдать

следующие правила:

• Вентиляционная труба должна быть короткой и прямой.

• Запрещается уменьшать или сужать вентиляционные трубы.

• С целью уменьшения потери давления при использовании гибких каналов они должны быть

установлены в натянутом положении.

• Несоблюдение этих требований приведет к ухудшению производительности и увеличению

уровня шума, издаваемого прибором.

• Работы по монтажу должны выполняться компетентным лицом или квалифицированным элек-

триком.

 Запрещается подсоединять воздуховоды вытяжки к уже существующей системе вентиляции,

которая используется другими приборами, например, обогревателями, газовыми приборами,

нагревателями воздуха.

 Угол изгиба вентиляционных труб не должен быть менее 120°. Труба должна быть направлена

в горизонтальном или ином направлении. Труба должна подниматься от начальной точки и

направляться до стены с отверстием наружу.

 После завершения монтажных работ убедитесь, что вытяжка выровнена надлежащим обра-

зом, чтобы не допустить скапливания жира в одном из краев.
