Подготовка прибора

Режим отвода воздуха

При эксплуатации вытяжки в режиме отвода воздуха

необходимо установить заслонку обратной тяги.

Указание: Надпись или маркировка на заслонке

обратной тяги должна находиться снаружи.

1. Зафиксируйте обе лапки заслонки обратной тяги в

отверстиях для отвода воздуха или воздушного

патрубка.

2. Проверьте функционирование заслонки обратной

тяги.

Режим циркуляции воздуха

При эксплуатации вытяжки в режиме циркуляции

воздуха необходимо оснастить выпускное отверстие

вентиляционной решёткой. Вентиляционная решётка

обеспечивает защиту от механических и электрических

повреждений.

Прямоугольное отверстие для отвода воздуха

У вытяжек с прямоугольным отверстием для отвода

воздуха прилагаемый воздушный патрубок необходимо

плотно присоединить к отверстию

для отвода воздуха.

5Установка

Ус т а но в к а

Окончательная сборка

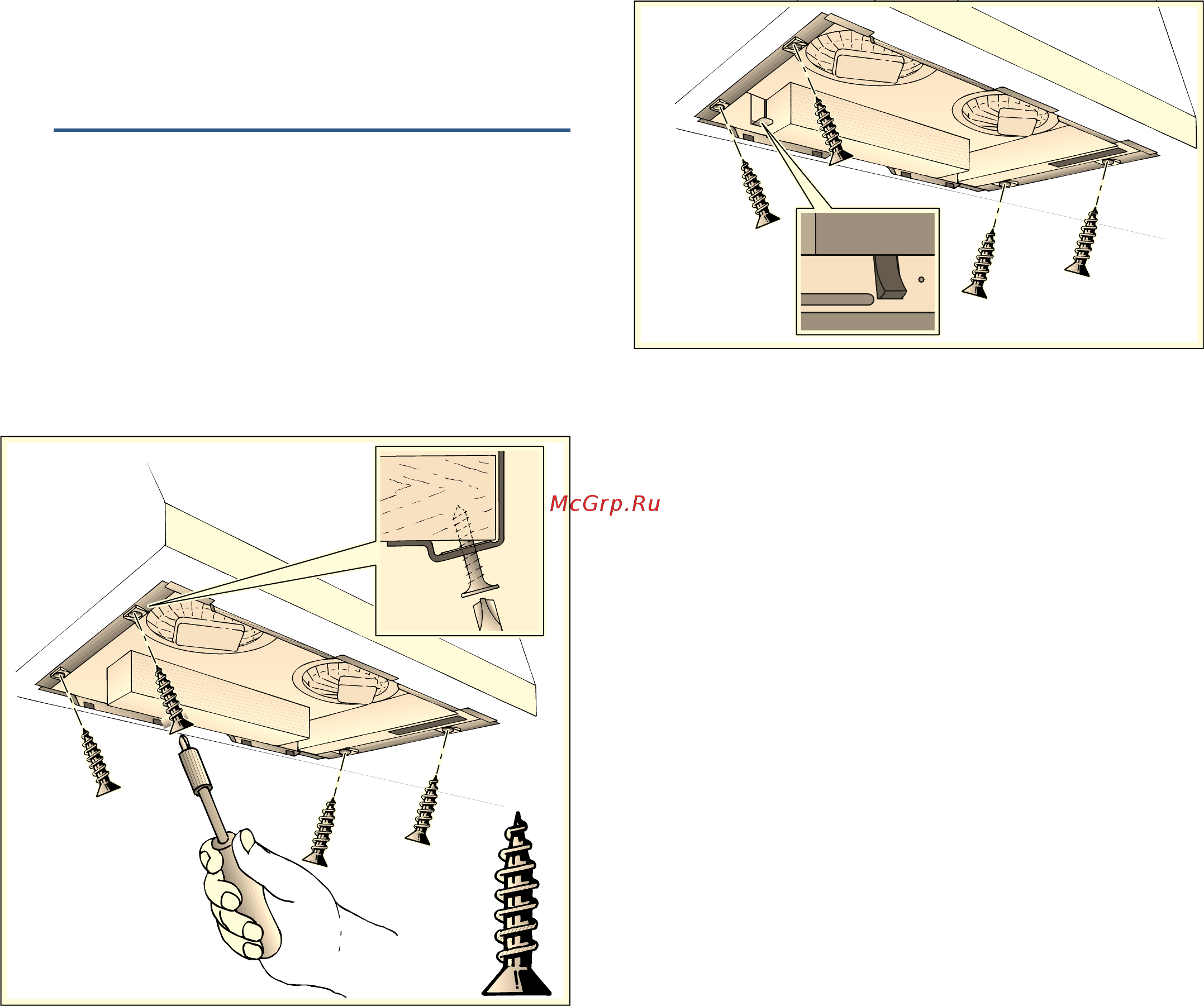

1. Снимите металлический жироулавливающий фильтр.

2. Подсоедините к электросети.

3. При встраивании двигайте вытяжку вверх до тех пор,

пока монтажная пружина не зафиксируется спереди

и сзади.

4. Закрепите вытяжку винтами.

5. Установите металлический жироулавливающий

фильтр и зафиксируйте.

Закрепите соединительные трубы

Указание: Если используется алюминиевая труба,

предварительно зачистите место соединения.

Вытяжная труба Ø 150 мм (рекомендуемый диаметр)

Закрепите вытяжную трубу непосредственно на

воздушном патрубке и загерметизируйте соединение.

Вытяжная труба Ø 120 мм

1. Закрепите переходной штуцер непосредственно на

воздушном патрубке.

2. Закрепите вытяжную трубу на переходном штуцере.

3. Загерметизируйте оба места соединения

соответствующим образом.

Демонтаж прибора

1. Отсоедините от электросети.

2. Ослабьте винты.

3. Снимите соединительные трубы.

4. Удерживайте вытяжку снизу. Потяните за монтажную

пружину спереди и сзади.

5. Выньте вытяжку движением вниз.
