TrendVision Winner 1CH [9/0] Управление водонагревателем
![TrendVision Winner 1CH [9/0] Управление водонагревателем](/views2/1868881/page9/bg9.png)
www.timberk.com • электрический накопительный водонагреватель
9
ПРИМЕЧАНИЕ!
В местах или на стене, куда может попасть вода,
высота установки электрической розетки должна
быть не менее 1,8 м.
Подключение к электрической сети
1. Водонагреватель рассчитан на подключение к элек-
трической сети с однофазным напряжением 220~ В. Пе-
ред подключением убедитесь, что параметры электро-
сети в месте подключения соответствуют параметрам,
указанным на маркировочной табличке с техническими
данными прибора. При установке водонагревателя
следует соблюдать действующие правила электробе-
зопасности.
2. Электрическая розетка должна быть рассчитана на
номинальный ток не ниже 10A, электрический кабель с
жилой сечением не менее 3х1,5 мм
2
(для меди).
3. Электрические розетка и вилка должны всегда оста-
ваться сухими во избежание утечки электрического тока.

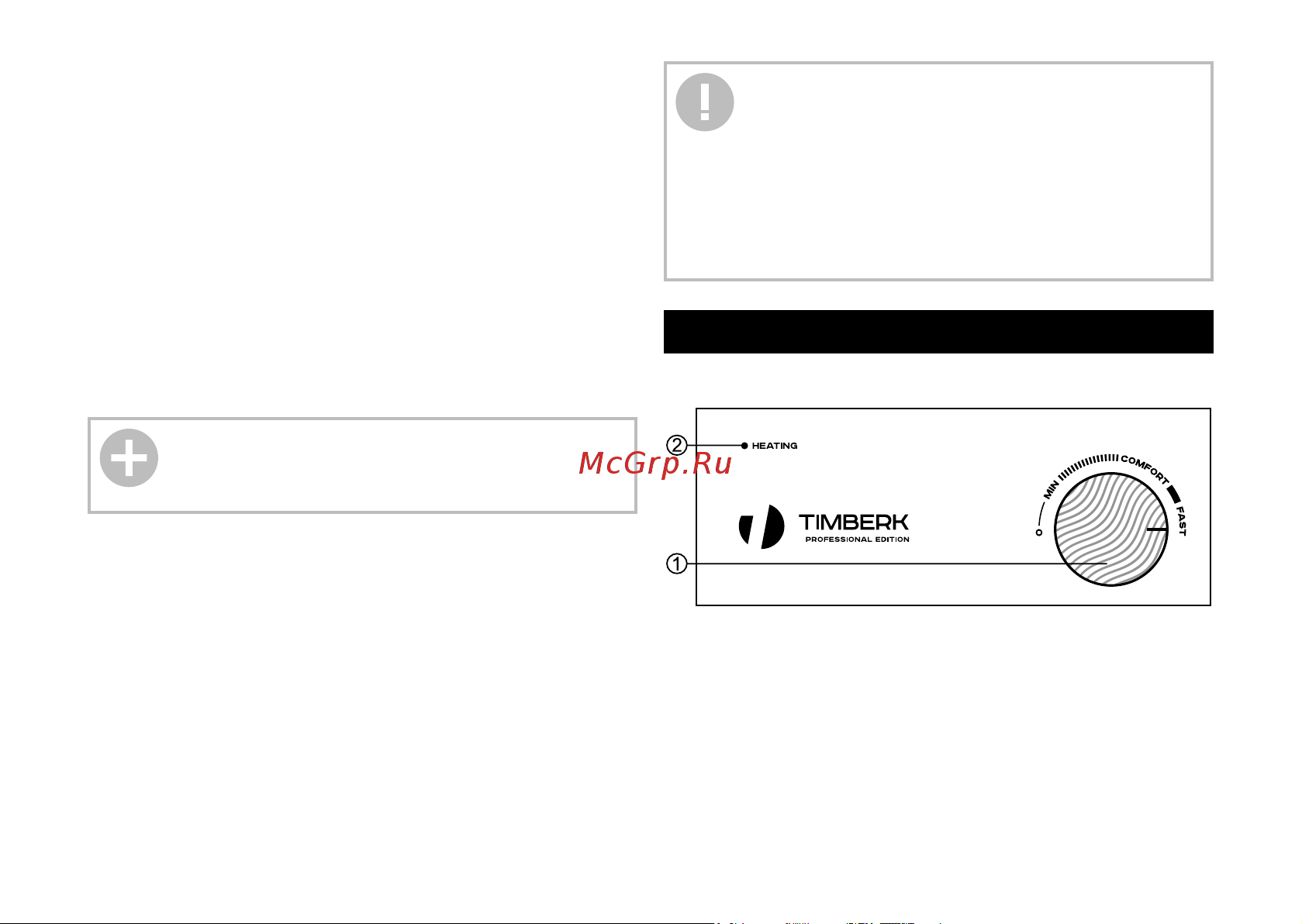

1. Ручка терморегулятора
2. Индикаторная лампочка «HEATING»
8. УПРАВЛЕНИЕ ВОДОНАГРЕВАТЕЛЕМ
Панель управления
Рис. 8
Эксплуатация водонагревателя
1. Сначала откройте один из кранов выхода горячей
воды, затем откройте кран подачи холодной воды. Элек-
трический водонагреватель начнёт заполняться водой.
4. Регулярно проверяйте, что электрическая вилка
плотно подключена к розетке. Проверку проводите в
следующем порядке: вставьте электрическую вилку в
розетку, через полчаса работы выключите водонагре-
ватель и выньте вилку из розетки, проверьте рукой, не
нагрелась ли вилка. Если вилка нагрелась до темпера-
туры выше 50 °С, воизбежание повреждений, проис-
шествий, возникновения пожара в результате плохого
электрического контакта замените розетку на другую.
Это должен делать специалист.
ВНИМАНИЕ!
Перед подключением накопительного водонагрева-
теля убедитесь в том, что водонагреватель зазем-
лен надлежащим образом. Правильное заземление
важно для минимизации ударов током и опасности
возгорания. Шнур питания оснащён вилкой, с кон-
тактом заземления. Устройство должно использо-
ваться с правильно заземленной сетевой розеткой.
Использование водонагревателя без заземления
опасно для жизни.
