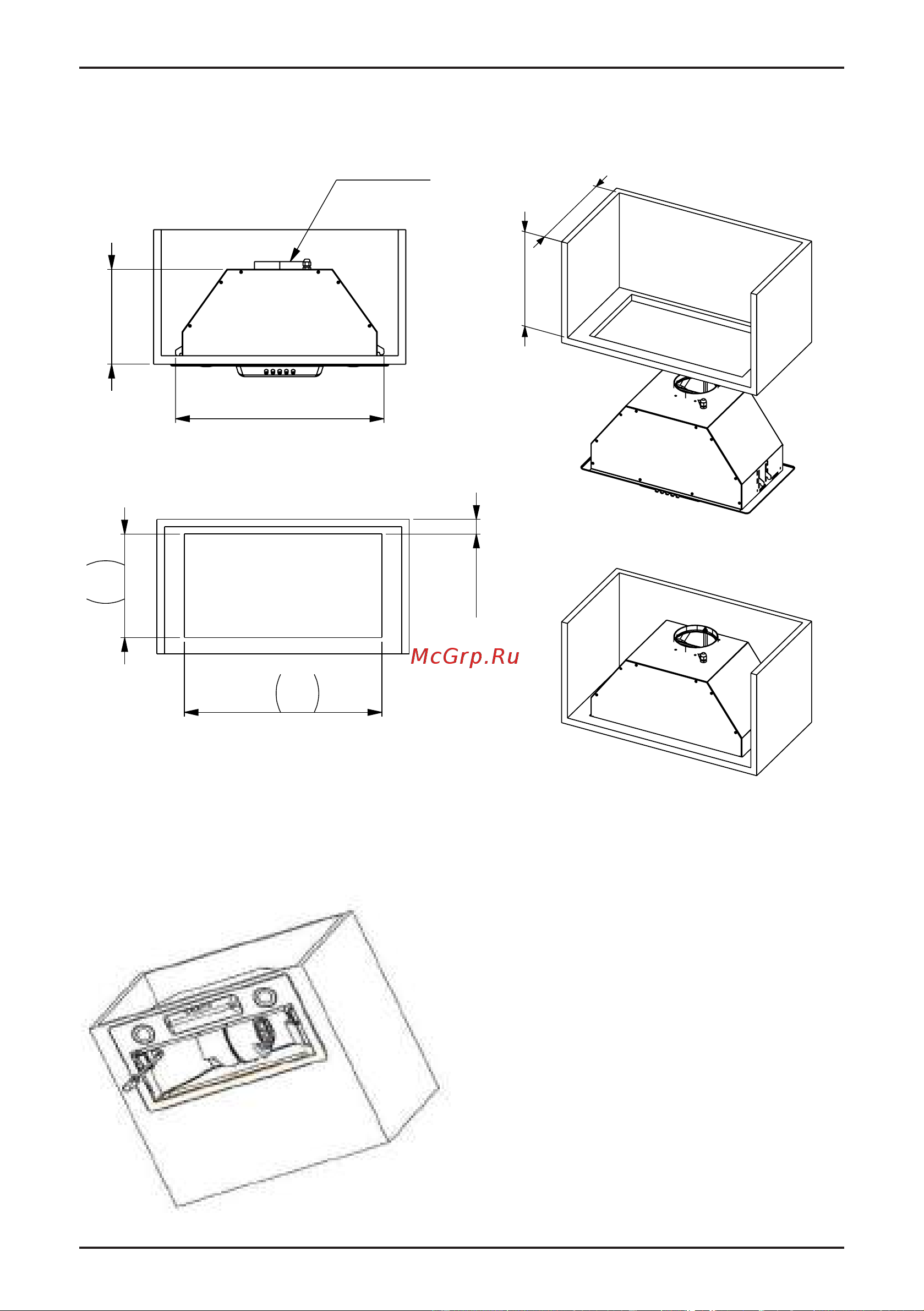

УСТАНОВКА ПОЛНОСТЬЮ ВСТРАИВАЕМОЙ ВЫТЯЖКИ
MIN 496
226
Ø 125-150
MIN 300
MIN 300
470
+
15
0
246
+
15
0
MIN35
GD 52
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
MIN 496
226
Ø 125-150
MIN 300
MIN 300
470
+
15
0
246
+
15
0
MIN35
GD 52
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
MIN 496
226
Ø 125-150
MIN 300
MIN 300
470
+
15
0
246
+
15
0
MIN35
GD 52
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
Для сборки полностью встроенной вытяжки без применения саморезов используйте скрытое кре-
пежное приспособление, расположенное по бокам вытяжки. Упоры крепления помещаются на кор-
пус мебели, затем стягиваются с помощью отвертки как показано на рисунке снизу слева.
В зависимости от модели может быть пред-
усмотрено крепление саморезами через
лицевую панель. В этом случае просверлите
в корпусе шкафа отверстие диаметром 4
мм в точках, соответствующих монтажным
отверстиям. Закрепите изделие в четырех
точках с помощью саморезов, поставляе-
мых вместе с устройством.
