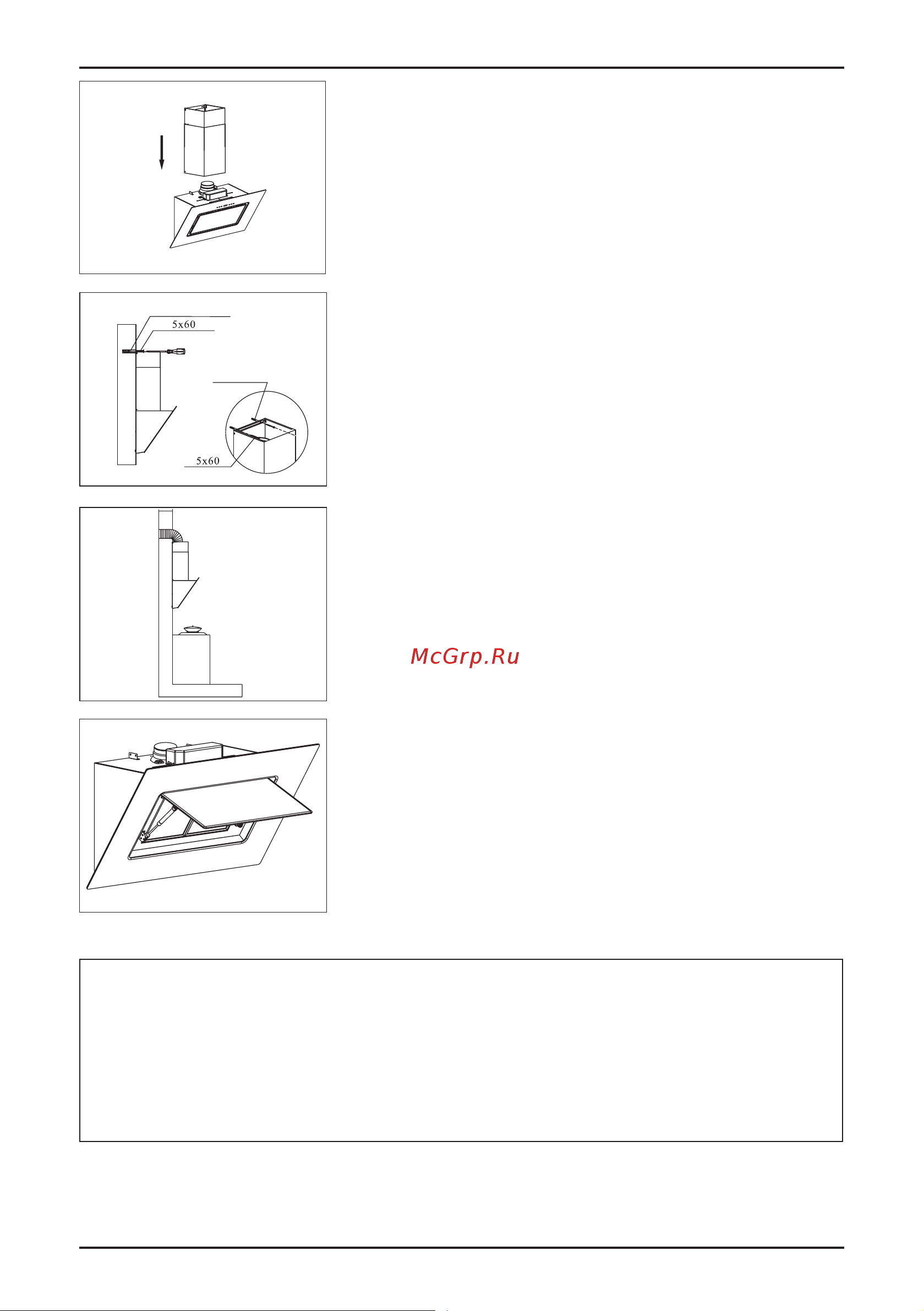

Шаг 6:

Соедините отверстия внешней части короба с корпусом вытяжки,

закрепите внешнюю часть короба на корпусе, с помощью 8 винтов

М4 х 10. Направление показано на рисунке.

Шаг 7:

Подвесьте вытяжку на саморезы (A, B, C, D), выровняйте её по гори-

зонту и затяните саморезы отверткой.

Шаг 8:

Выдвиньте внутреннюю часть короба на высоту саморезов (Шаг

1), подвесьте короб на саморезы за фиксирующую скобу. По от-

верстиям скобы отметить и просверлить 2 отверстия диаметром

8 мм и глубиной 75~85 мм. Выровнять фиксирующую скобу с

отверстиями и затянуть саморезами 5х60.

Шаг 9:

Выведите выходную трубу вытяжки наружу. Изгиб выходной тру-

бы должен составлять 90°.

Дюбель

Саморез

Дюбель

Саморез

Производитель обращает Ваше внимание на то, что не несет ответственности за непосредствен-

ное или косвенное причинение ущерба, вызванное неправильным встраиванием или подклю-

чением прибора.

Производитель также не несет ответственности за ущерб, причиной которого стало отсутствую-

щее или оборванное защитное соединение на месте монтажа (например, в случае поражения

электротоком).
