Bosch Serie | 4 DHL555BL [18/0] Демонтаж прибора
![Bosch Serie | 4 DHL555BL [18/0] Демонтаж прибора](/views2/2022776/page18/bg12.png)
ru Инструкция по монтажу
18

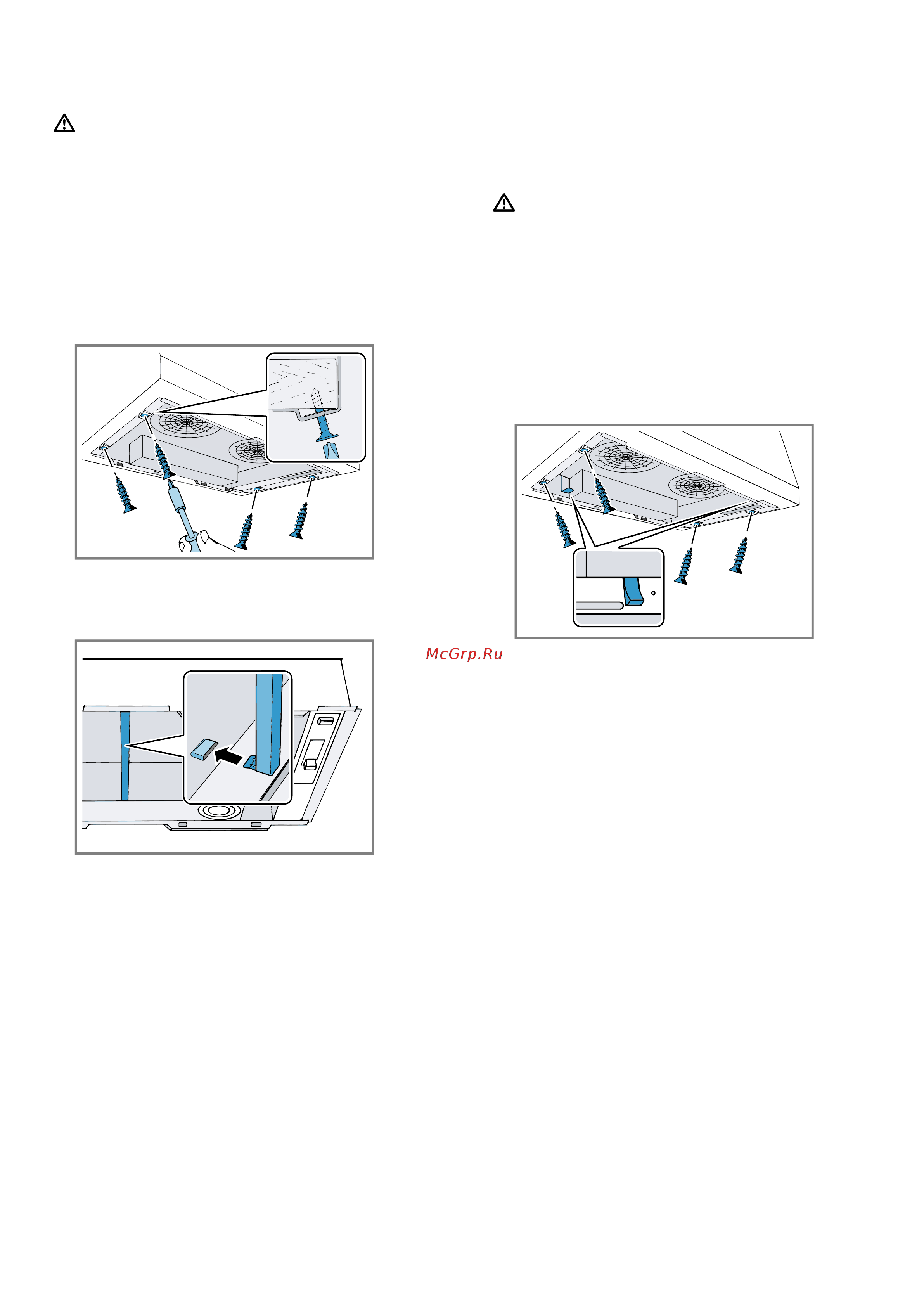

Установка прибора
ПРЕДУПРЕЖДЕНИЕ‒Опасность
травмирования!
Некоторые детали внутри прибора имеют острые
кромки.
▶ Используйте защитные перчатки.
Требование:Жироулавливающий фильтр снят.
→
"Снятие жироулавливающего фильтра", Страница8
1.
Выполните электрическое подключение.
2.
При встраивании двигайте прибор вверх до тех
пор, пока монтажная пружина не зафиксируется
спереди и сзади.
3.
Прикрутите прибор.
4.
Убедитесь, что прибор находится заподлицо по
нижнему краю в месте встраивания.
5.
Если прибор оснащён промежуточной пластинкой,
установите её.
6.
Установите жироулавливающий фильтр.
→
"Установка жироулавливающего фильтра",
Страница9
Система труб
Заметка:При использовании алюминиевой трубы,
сначала зачистите участок подсоединения.
Мы рекомендуем выбирать систему труб с вытяжной
трубой Ø150мм.
Подсоедините вытяжную трубу (Ø вытяжной трубы 150
мм)
1.
Закрепите вытяжную трубу на воздушном патруб-
ке.
2.
Подсоедините трубу к вытяжному отверстию.
3.
Загерметизируйте места соединения.
Подсоедините вытяжную трубу (Ø вытяжной трубы 120
мм)
1.
Закрепите переходной штуцер на воздушном па-
трубке.
2.
Закрепите вытяжную трубу на переходном штуце-
ре.
3.
Подсоедините трубу к вытяжному отверстию.
4.
Загерметизируйте места соединения.
Демонтаж прибора
ПРЕДУПРЕЖДЕНИЕ‒Опасность
травмирования!
Некоторые детали внутри прибора имеют острые
кромки.
▶ Используйте защитные перчатки.
Требование:Жироулавливающий фильтр снят.
→
"Снятие жироулавливающего фильтра", Страница8
1.
Отсоедините прибор от электросети.
2.
Выкрутите винты.
3.
Отсоедините систему труб.
4.
Удерживайте прибор снизу. Потяните за монтаж-
ную пружину спереди и сзади.
5.
Медленно извлеките прибор.
