УСТАНОВКА СТАНКА

Станок должен быть установлен на ровной, устойчивой

поверхности, рекомендована его установка на верстаке.

Для установки станка сделайте на верстаке отверстия, сов-

падающие с отверстиями крепления станка(13). Надежно

закрепите станок при помощи болтов (не входят в комплект

поставки).

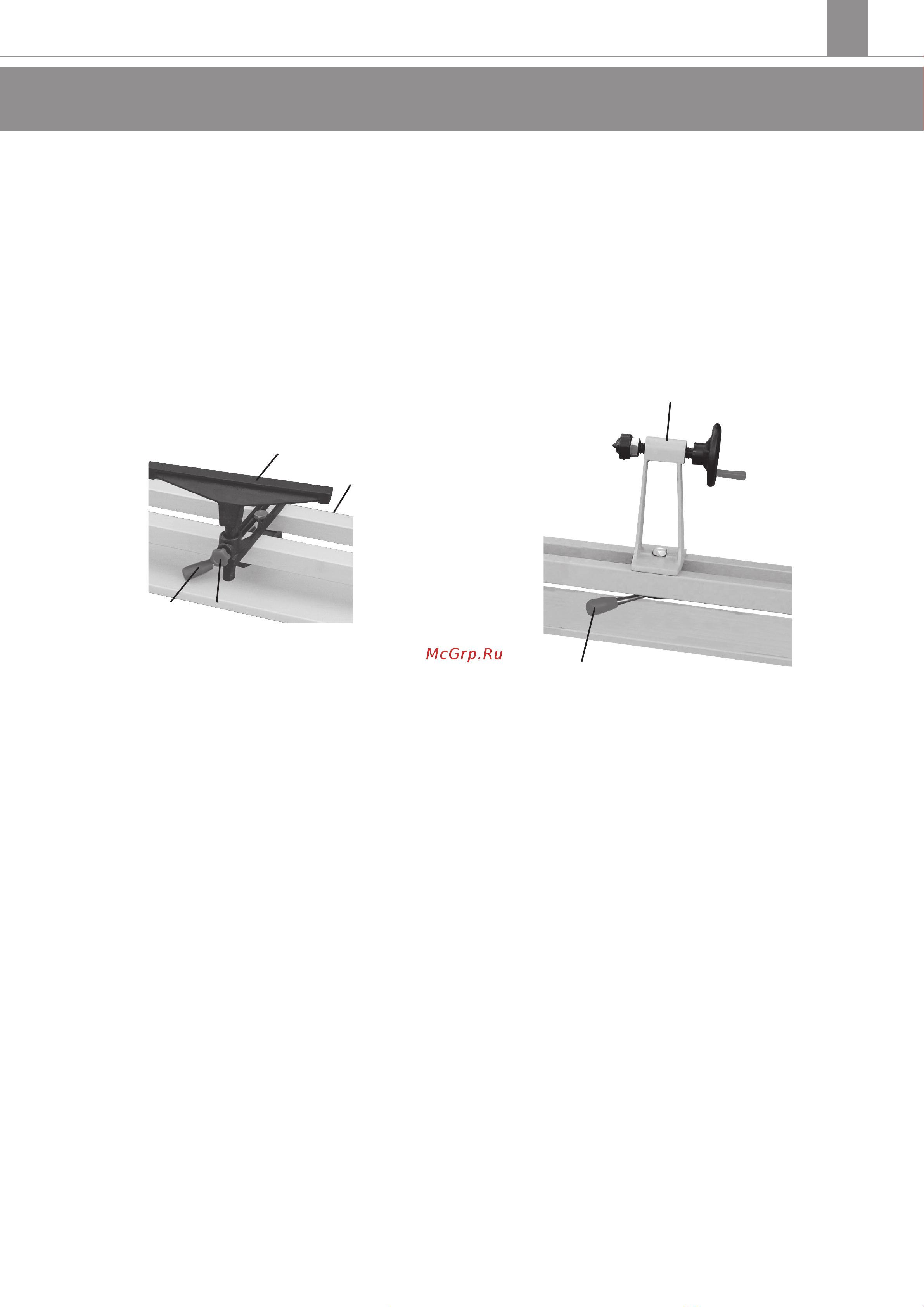

НАСТРОЙКА ПОЛОЖЕНИЯ ОПОРЫ ИНСТРУМЕНТА

Опора инструмента (5) установлена на направляющих

станка (2). Для перемещения опоры по направляющим

ослабьте рычаг фиксации положения опоры инструмента

(12). Установите опору в необходимом месте и зафиксируй-

те ее положение с помощью рычага фиксации.

Для изменения высоты опоры ослабьте винт фиксации

высоты опоры (8). Установите опору на необходимую высоту

и зажмите винтом. Проверните заготовку рукой, убедитесь,

что она свободно вращается и не касается опоры.

ВЫРАВНИВАНИЕ ЦЕНТРОВ

Если центры шпинделя и задней бабки установлены не

соосно, произведите следующие настройки:

1. Ослабив рычаг фиксации положения задней бабки (7)

передвиньте заднюю бабку (6) к шпинделю (14).

2. Зафиксируйте положение задней бабки.

3. Ослабьте четыре винта находящиеся вокруг шпинделя.

4. Установите центр шпинделя, чтобы он находился ров-

но напротив центра задней бабки и вновь затяните винты.

5. Не допускайте ослабления винтов крепления шпинде-

ля.

СНЯТИЕ ЦЕНТРА ШПИНДЕЛЯ

Центр шпинделя необходимо снимать для правильной

установки заготовки, а также при установке планшайбы.

1. Выключите станок и дождитесь полной остановки

шпинделя. Отключите сетевой кабель от сети.

2. Используя ключ, зафиксируйте шпиндель. Открутите

центр шпинделя вращая его против часовой стрелки.
