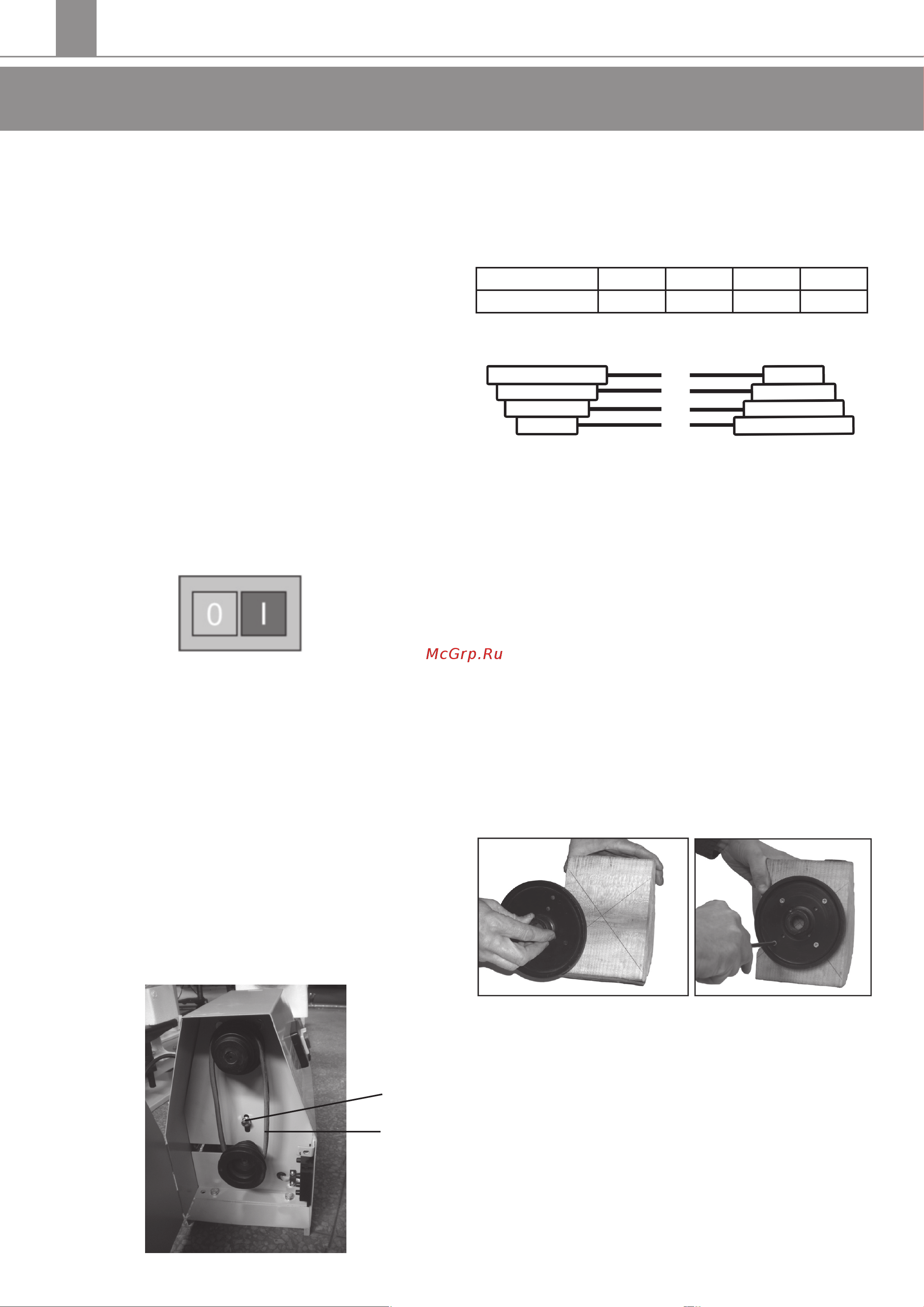

ПОДГОТОВКА К РАБОТЕ

УСТАНОВКА ЗАГОТОВКИ

ВНИМАНИЕ! Перед установкой заготовки убедитесь, что

станок выключен и сетевой кабель отсоединен от сети.

Найдите центр заготовки. Снимите центр шпинделя, при

помощи киянки подбейте его к центру заготовки. Достаньте

центр шпинделя и установите его на станок. Закрепите заго-

товку на центре шпинделя. Убедитесь, что центр шпинделя

оказался ровно по центру заготовки. Передвиньте заднюю

бабку к заготовке и прижмите центр заготовки к центру зад-

ней бабки (11). Зафиксируйте заднюю бабку рычагом фикса-

ции положения задней бабки (7), подожмите заготовку цен-

тром задней бабки, вращая рукоятку (9) по часовой стрелке.

ВКЛЮЧЕНИЕ СТАНКА

Вставьте штекер сетевого кабеля в розетку. Для того, что-

бы включить станок, нажмите кнопку включения «I» магнит-

ного выключателя (3) Для выключения нажмите кнопку «О».

После окончания работ или при настройке станка отключите

штекер шнура питания от сети.

ВЫБОР СКОРОСТЕЙ ШПИНДЕЛЯ

В зависимости от размера заготовки и характера обра-

ботки необходимо правильно выбирать скорость вращения

шпинделя. Большие и неуравновешенные заготовки необ-

ходимо обрабатывать только при малых оборотах. Так же

малые обороты требуются при обдирке заготовки. Макси-

мальные обороты используются для шлифования и для об-

работки заготовок небольшого размера

Станок предлагает четыре различных скорости враще-

ния шпинделя. Для того, чтобы установить необходимую

скорость вращения, нужно снять кожух двигателя (10). Ско-

рость вращения шпинделя меняется перемещением ремня

(А) на двух шкивах. Возможные положения и соответствую-

щая скорость вращения указаны на схеме.

Ослабьте крепежный болт электродвигателя (Б). Устано-

вите ремень на необходимые шкивы. Натяните ремни пе-

ремещением электродвигателя вниз, таким образом, чтобы

при приложении нагрузки к ремню в 2 кг, он прогнулся на 1

см, и зафиксируйте его, вновь затянув крепежный болт (Б).

Позиция ремня 4 3 2 1

Число оборотов 850 1250 1750 2150

УСТАНОВКА ПЛАНШАЙБЫ

Снятие и установка планшайбы производится с помо-

щью двух рожковых ключей. Удерживая шпиндель ключом,

вторым открутите центр со шпинделя. Установите планшай-

бу, накручивая ее по часовой стрелке на шпиндель.

КРЕПЛЕНИЕ ЗАГОТОВКИ В ПЛАНШАЙБЕ

Для крепления заготовки к планшайбе используются шу-

рупы из мягких материалов с плоской головкой. При этом

необходимо выбирать шурупы такой длины, чтобы они не

мешали обработке, но надежно держали заготовку. Нанеси-

те на заготовку две перпендикулярные линии пересекающи-

еся в центре заготовки. Разместите планшайбу на заготовке

так, чтобы пересечение диагоналей, то есть центр заготовки

оказался в центре крепежного отверстия планшайбы. Закре-

пите заготовку при помощи шурупов.

шпиндельдвигатель
