Novicam FREEDOM 7 FHD WIFI [16/0] Установка и подключение
![Novicam FREEDOM 7 FHD WIFI [16/0] Установка и подключение](/views2/2024712/page16/bg10.png)
16
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD WIFI
⌂
Вернуться в раздел "Содержание"
Модуль сопряжения
Панель 1 Панель 2
Главный монитор
Блок коммутации
(подъездный домофон)
LINE– (единицы)
LINE+ (десятки)
Видео (подъезд)
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Видеоразветвитель
(подъездный домофон)
Черный – Общий
Красный – Видео
Черный – Общий
Красный – HOOK

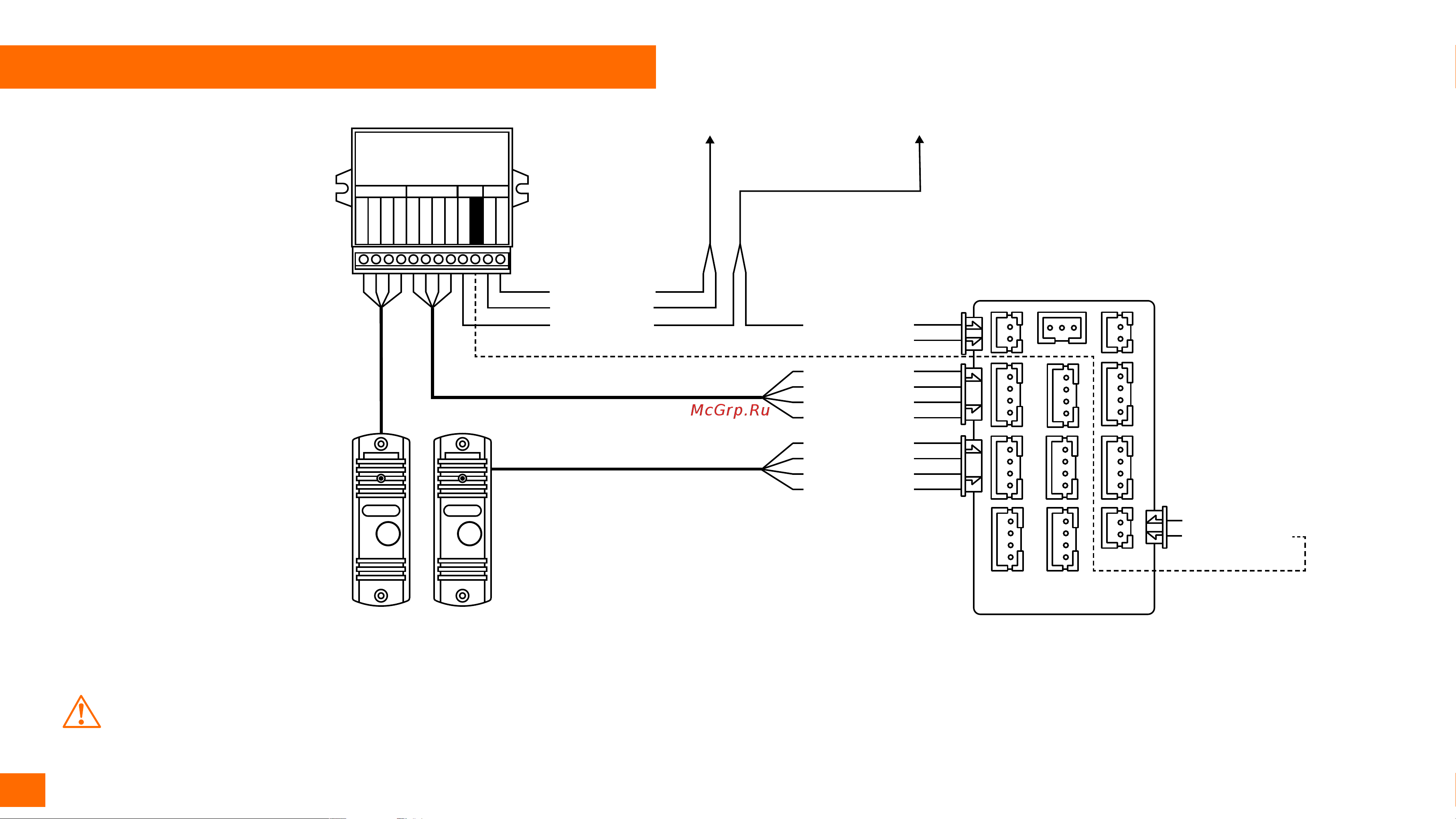

Рис. 11 Подключение монитора FREEDOM FHD WIFI к подъездному домофону через модуль сопряжения
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВНИМАНИЕ!
Подключение провода сигнала HOOK к модулю сопряжения является опциональным. Перед под-
ключением Модуля сопряжения изучите инструкцию к нему.
