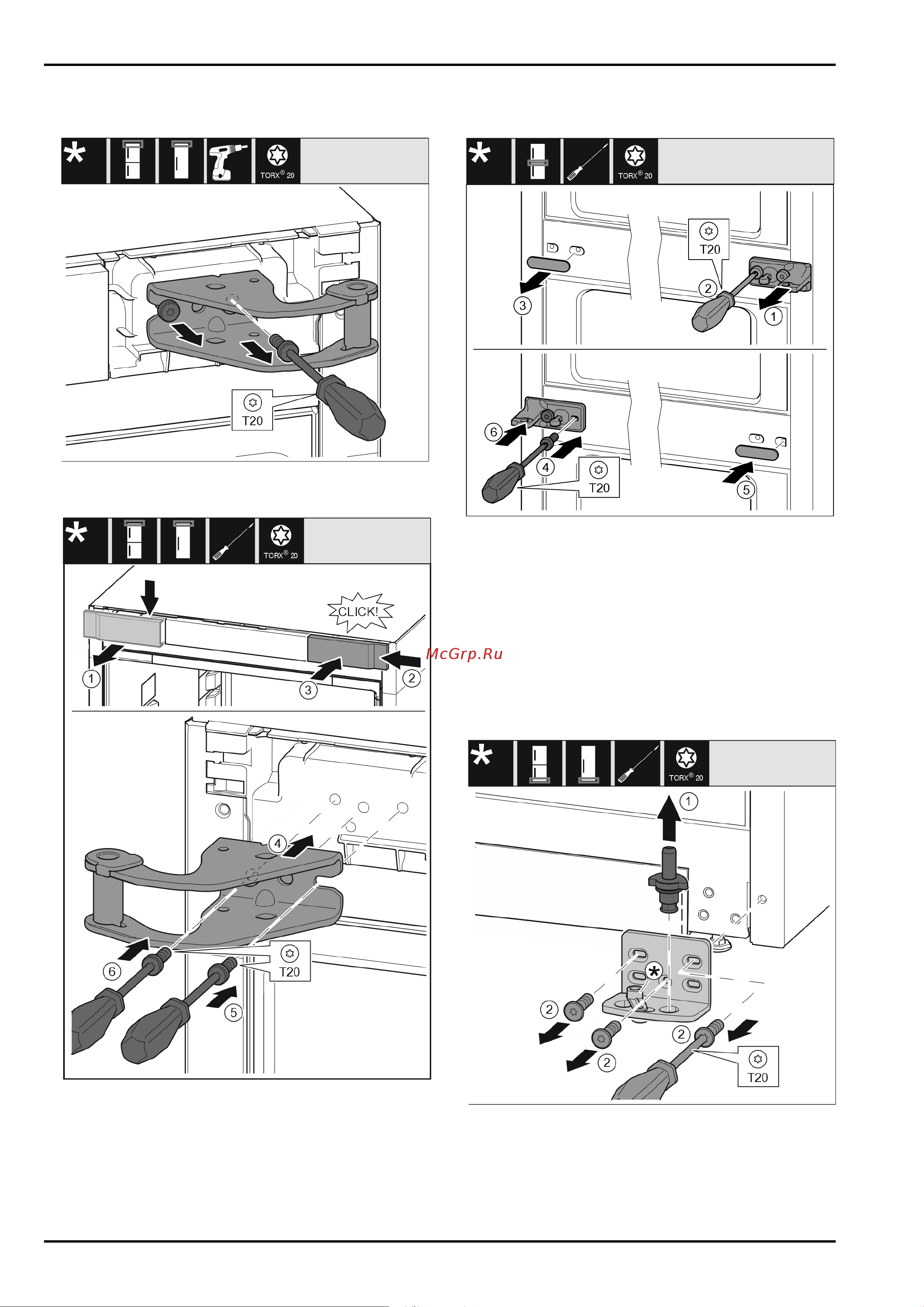

Liebherr CBNbbd 5223-20 001 [9/0] Перевешивание двери

13.3 Перестановка верхних опорных

частей

Fig. 9

Оба винта выкрутите отверткой Т20.

Приподнимите и уберите опорный кронштейн.

Fig. 10

Снимите крышку сверху вперед. Fig. 10 (1)

Навесьте крышку, повернув ее на 180°, справа с

другой стороны. Fig. 10 (2)

Зафиксируйте крышку. Fig. 10 (3)

Установите верхний опорный кронштейн. Fig. 10 (4)

Установите и затяните винт отверткой Т20. Fig. 10 (5)

Вставьте и затяните винт отверткой Т20. Fig. 10 (6)

13.4 Перестановка средних опорных

деталей

Fig. 11

Снимите шайбу. Fig. 11 (1)

Выкрутите винты отверткой Т20. Fig. 11 (2)

Осторожно снимите крышку. Fig. 11 (3)

Плотно прикрутите опорный кронштейн с подкладкой с

поворотом на 180° с другой стороны. Fig. 11 (4)

Установите крышку с поворотом на 180° с другой

стороны. Fig. 11 (5)

Надвиньте шайбу спереди. Fig. 11 (6)

13.5 Перестановка нижних опорных

частей

Fig. 12

Опорный палец полностью извлеките движением

вверх. Fig. 12 (1)

Открутите винты отверткой Т20 и снимите опорный

кронштейн. Fig. 12 (2)

Перевешивание двери

* Наличие в зависимости от модели и комплектации 9
