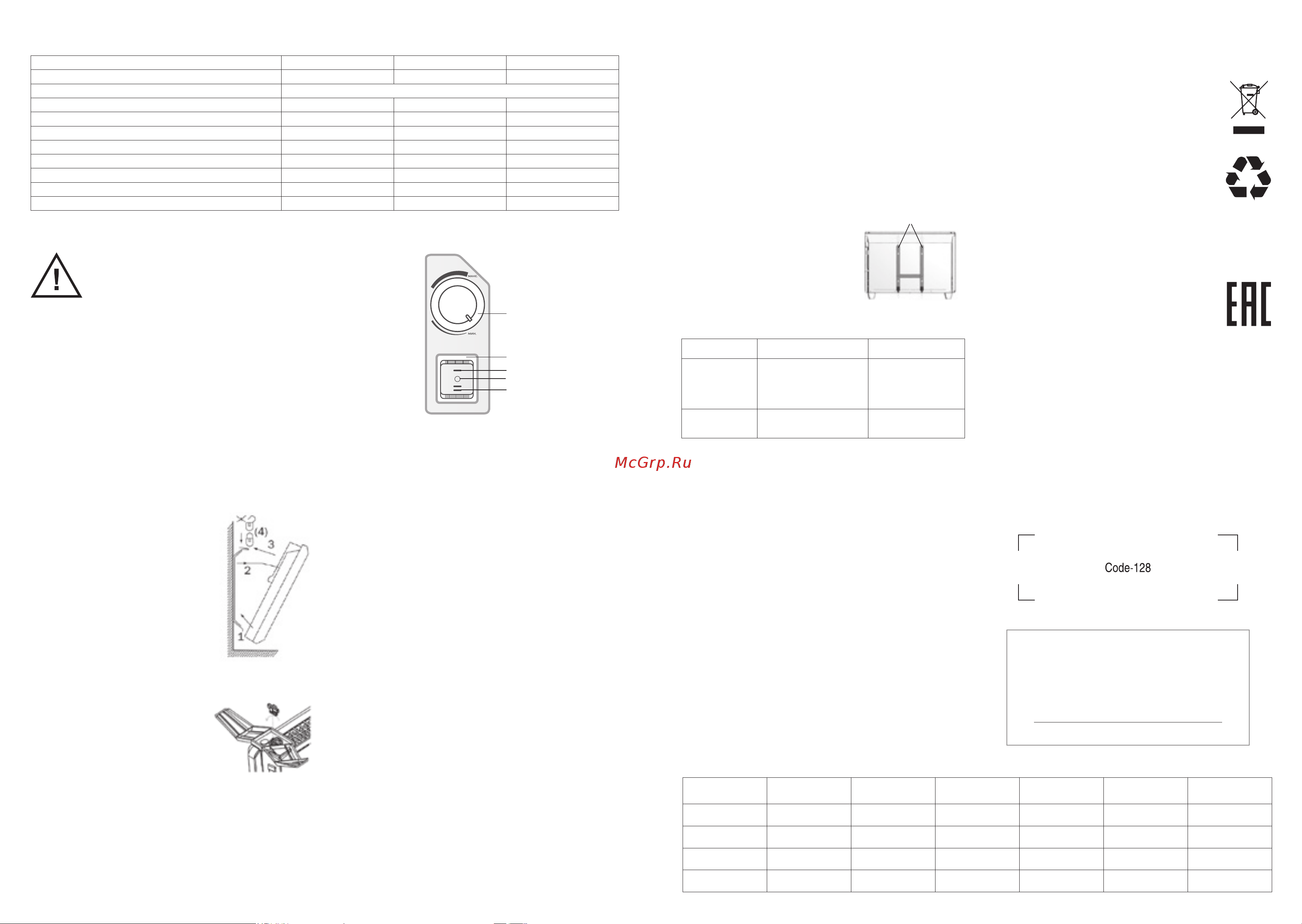

Установка на ножки

1. Переверните прибор так, чтобы ниж-

няя его часть находилась наверху.

2. Возьмите одну из опорных ножек

и приложите ее к месту крепления

на конвекторе таким образом, чтобы

ее выпуклая часть плотно прилегала,

а винтовые отверстия совпадали.

3. Закрепите ножки с помощью специального пластикового по-

луоборотного крепления, которое входит в комплект поставки.

4. Аналогичным образом установите второй комплект ножек.

5. Для демонтажа ножек проделайте описанные выше действия

в обратном порядке.

Минимальные расстояния до окружающих

предметов – не менее 10 см.

Установка на стену

1. Отметьте высоту, на которую необходимо установить прибор.

Приложите кронштейн крепления к стене и поставьте видимые

метки в крепежных отверстиях.

2. Просверлите отверстия необходимого диаметра по меткам

крепления, вставьте дюбеля, приложите кронштейн крепле-

ния и закрутите установочные винты, закрепив кронштейн

на стене.

3. Подвесьте прибор на закрепленном кронштейне, для чего со-

едините нижнюю часть прибора с нижними выпусками крон-

штейна и вставьте их в имеющиеся на приборе отверстия.

Выполняя данные действия, необходимо держать прибор

под углом примерно 50–60°.

4. Поворачивайте прибор в горизонтальной плоскости до сое-

динения выпусков кронштейна крепления с задней панелью

прибора. Совместите фиксирующие

отверстия на задней части с фикси-

рующими выпусками кронштейна.

Слегка нажмите на прибор. Раздастся

щелчок верхнего фиксатора. Прибор

надежно закреплен на стене.

5. Для демонтажа прибора нажмите

на рычажки верхних выпусков крон-

штейна крепления и отсоедините при-

бор от него. Далее проделайте выше

перечисленные операции в обратной

последовательности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА УПРАВЛЕНИЕ ПРИБОРОМ

ВНИМАНИЕ!

Параметр / Модель ZHC-1000 SR3.0 ECO ZHC-1500 SR3.0 ECO ZHC-2000 SR3.0 ECO

Мощность обогрева, Вт 500/1000 750/1500 1000/2000

Напряжение питания, В/Гц/Ф 230/50/1

Номинальный ток, В 4,4 6,5 8,7

Степень защиты IP24 IP24 IP24

Класс электрозащиты I класс I класс I класс

Площадь обогрева, м

до 15 до 20 до 25

Размеры прибора (ШхВхГ), мм 460х400х83 595х400х83 830х400х83

Размеры упаковки (ШхВхГ), мм 480х450х125 615х450х125 850х450х125

Вес нетто, кг 3,3 3,7 5,0

Вес брутто, кг 3,7 4,5 5,9

1. Регулятор режима температуры

2. Трехпозиционный выключатель

3. Положение l — включение конвектора на половинную мощность

4. Положение О — включение/выключение конвектора

5. Положение ll — включение конвектора на номинальную мощность

Режим «Комфортный»

Чтобы установить необходимую комфортную температуру на-

грева и поддерживать желаемую температуру воздуха в поме-

щении, включите прибор на полную мощность, переведя ручку

регулировки термостата в положение МАКС.

Когда температура в помещении достигнет комфортного для вас

уровня, начните медленно поворачивать ручку регулировки тер-

мостата влево, пока не услышите щелчок. Таким образом, при-

бор «запомнит» комфортную для вас температуру и будет поддер-

живать её, автоматически включаясь и выключаясь.

Функция защиты от перегрева

Прибор оборудован автоматическим выключателем, который

активируется при достижении верхнего предела температуры.

Обогреватель выключается автоматически в случае перегрева.

Функция «Рестарт»

Данная функция позволяет при незапланированном отключении

электроэнергии автоматически включить прибор с сохранением

действующих на момент отключения настроек.

Функция автоотключения

Конвектор оснащен защитным устройством, отключающим

прибор при отклонении от вертикального положения более чем

на 45 градусов. Для повторного включения необходимо устано-

вить конвектор в вертикальное положение.

Функция контроля уровня мощности

Данный режим позволяет регулировать уровень необходимой

мощности конвектора. Eсть возможность выбрать режим номи-

нальной или половины номинальной мощности в зависимости

от ваших потребностей. Для выбора режима мощности исполь-

зуйте положение кнопки I и II.

Регулярно проводите чистку и обслуживание электрического

прибора. Перед началом чистки обогревателя отключите прибор

от электропитания и дождитесь полного остывания корпуса, па-

нели и нагревательного элемента. Используйте мягкую влажную

ткань для внешних поверхностей. Не используй те вместо воды

другие жидкости, такие как бензин, растворители и т. п. Не ис-

пользуйте грубые ткани, т.к. они могут повредить поверхность

прибора и, как следствие, привести в дальнейшем к образова-

нию ржавчины.

Чистка задней поверхности прибора

Нажмите одновременно на два верхних выпуска монтажного

кронштейна Р на задней части прибора (предварительно вы-

крутив саморезы) и слегка потяните его корпус на себя. Теперь

вы имеете свободный доступ к задней

стенке прибора для проведения реко-

мендованных профилактических ра-

бот. После окончания очистки или про-

филактических работ прибор должен

быть установлен на стену в первона-

чальное положение согласно прави-

лам монтажа, описанным выше.

УХОД И ОБСЛУЖИВАНИЕ

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Признак

неисправности

Причина неисправности

Действия по устранению

неисправности

Нет нагрева

1) Ненадежное подключение

шнура питания

2) Фактическая температура

в помещении превышает

настройку термостата

1) Установите надежное

подключение

2) Настройте

температурный режим

работы конвектора

Неприятный

запах при первом

включении

Не является неисправностью

Запах исчезает через

несколько минут работы

обогревателя

• Убедитесь, что обогреватель полностью остыл, прежде чем

убрать его на хранение.

• В случае если обогреватель планируется не использовать длитель-

ное время, рекомендуется очистить его и убрать на хранение (же-

лательно в заводской упаковке) в прохладное сухое место.

• Конвекторы в упаковке изготовителя могут транспортировать-

ся всеми видами крытого транспорта при температуре от –50

до +50 °С и среднемесячной относительной влажности 80 %

(при +25 °С) с исключением ударов и перемещений внутри

транспортного средства.

• Конвекторы должны храниться в упаковке изготовителя

в отапливаемом, вентилируемом помещении при температуре

от + 1 до + 40 °С и среднемесячной относительной влажности

80 % (при +25 °С).

• Гарантийный срок хранения — 24 месяца.

Примечание - После транспортирования при отрицательных температу-

рах выдержать конвектор в помещении, где полагается его эксплуатация,

без включения в сеть не менее 2-х часов.

СРОК ЭКСПЛУАТАЦИИ

КОМПЛЕКТАЦИЯ

ПРАВИЛА УТИЛИЗАЦИИ

Срок службы прибора составляет 10 лет.

• Электрический конвектор — 1 шт.

• Комплект ножек с креплениями — 1 комплект

• Комплект для настенного монтажа — 1 комплект

• Руководство по эксплуатации с гарантийным талоном — 1 шт.

По истечении срока службы прибор должен быть

утилизирован в соответствии с нормами, правила-

ми и способами, действующими в месте утилиза-

ции. Не выбрасывайте прибор вместе с бытовыми

отходами. По истечении срока службы прибора

сдайте его в пункт сбора для утилизации, если это

предусмотрено местными нормами и правилами.

Это поможет избежать возможные последствия

на окружающую среду и здоровье человека, а так-

же будет способствовать повторному использова-

нию компонентов изделия. Информацию о том, где

и как можно утилизировать прибор, можно получить

от местных органов власти

Дата изготовления указана на приборе.

ДАТА ИЗГОТОВЛЕНИЯ

СЕРТИФИКАЦИЯ ПРОДУКЦИИ

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость

технических средств».

ТР ЕАЭС 037/2016 «Об ограничении применения опасных

веществ в изделиях электротехники и радиоэлектроники».

Изготовитель:

ООО «ИЗТТ», Россия, Удмуртская Республика, 426052,

г. Ижевск, ул. Лесозаводская, д. 23/110.

Тел./факс: +7 (3412) 90 54 10, +7 (3412) 90 54 11,

E-mail: ofce@iztt.ru.

Адрес производства:

Россия, 601021, Владимирская область, г. Киржач,

мкр. Красный Октябрь, ул. Первомайская, 1.

Сделано в России

Панель

управления

Название АСЦ

Дата обращения

в АСЦ

Дата окончания

ремонта

Описание дефекта

Замена

запасной части

ФИО мастера Печать АСЦ

Информация о гарантийных ремонтах (заполняется авторизованным сервисным центром (АСЦ)

Свидетельство о приемке

М.П.
