В виду того, что в Вашем винном шкафу будут храниться дорогостоящие вина, мы отбираем
качественные комплектующие и контролируем производственный процесс для достижения максимальной
надежности и безотказной работы Вашего винного шкафа.

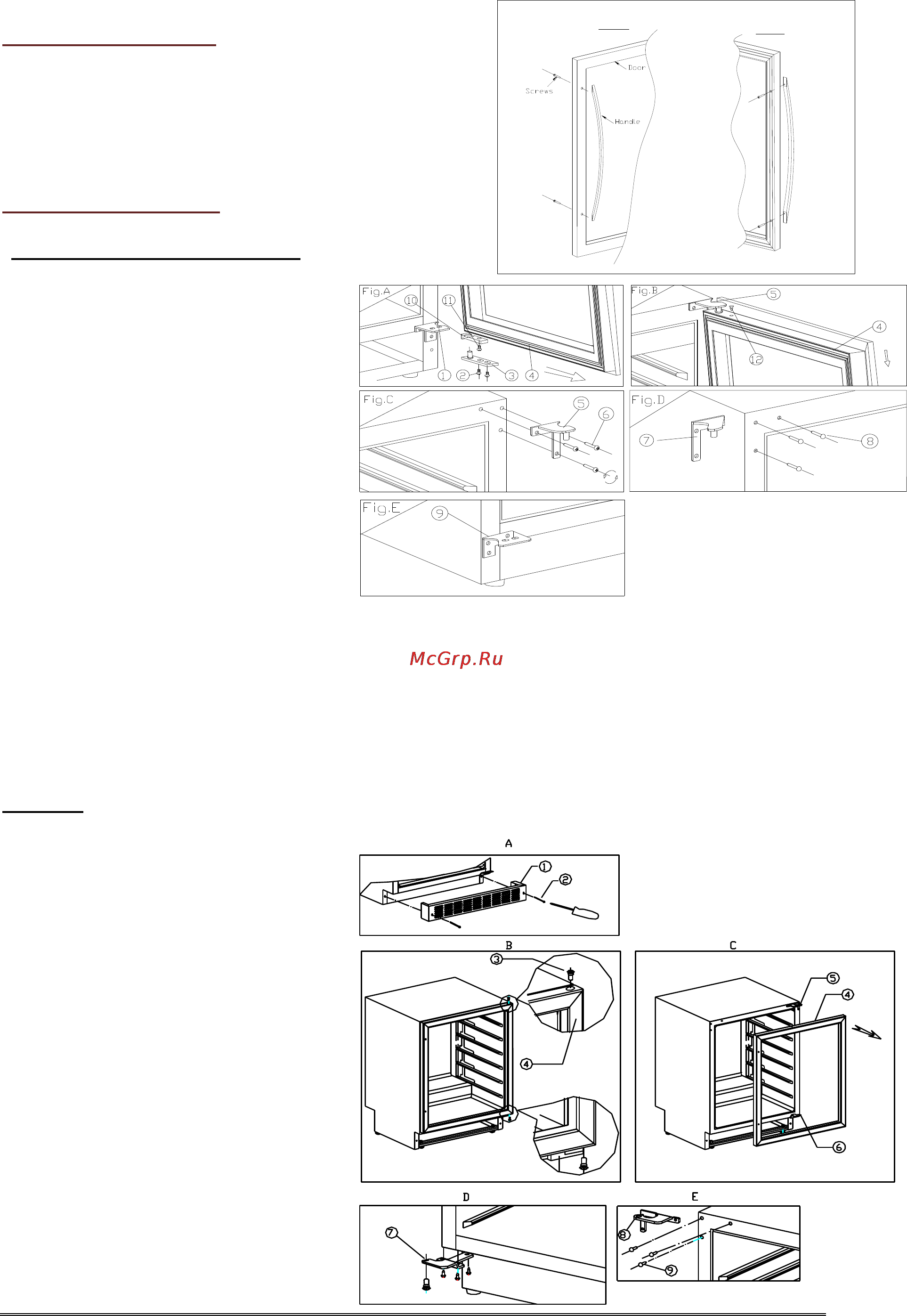

Крепление ручки AV21SX
Данное изделие имеет ручку из нержавеющей стали. Чтобы
установить ручку, просто прикрепите ее на дверь, как
показано на рисунке, предварительно убрав дверной
уплотнитель.
Перенавешивание двери:
AV21SX/AV51SX/PRO51C/AV53CDZ
1. Откройте дверь на 90 градусов,
открутите два винта, удерживающих
нижнюю петлю, немного сместите
дверь и снимите ее с верхней петли
(Fig. А).
2. Отложите дверь аккуратно в
сторону, затем удалите заглушку
(12) в верхней части дверной рамы.
Отвинтите винт (11) в нижней части
двери для того, чтобы снять
ограничитель открывания (10) с
нижнего правого угла двери и
установите его в нижний левый угол.
Установите заглушку (12) в
отверстие, которое теперь
находится в верхнем левом углу
(Fig. А и Fig. В).
3. Отвинтите три винта (6) в верхнем правом углу корпуса шкафа и снимите кронштейн, который они
крепили (Fig. С).
4. Удалите три заглушки (8) из верхнего левого угла корпуса шкафа и установите на это место
кронштейн, который идет в комплекте поставки вместе с винным шкафом (7), закрепив его винтами из
предыдущего пункта.
5. Повторите эту же процедуру, чтобы установить кронштейн (9) в нижний левый угол (Fig. Е).
6. Поверните дверь на 180 градусов и установите ее, использую последовательность, обратную
описанной выше.
CV52IXDZ
1. Снимите решетку вентиляции
(1), отвинтив винты (2).
2. Используйте отвертку Phillips,
чтобы отвинтить центральный
стержень. Снимите дверь и
аккуратно отложите ее.
3. Отвинтите нижний стержень.
4. Удалите пластиковую заглушку с
обратной стороны.
5. Закрутите стержень с
противоположной стороны
двери.
6. Соедините два стержня с
отверстиями в шкафу, затем
ввинтите стержни (схема E).
7. Переместите пластиковые
заглушки с другой стороны так,
чтобы скрыть отверстия.
8. Повторно установите решетку и
привинтите ее (схема A).
Front
Back
